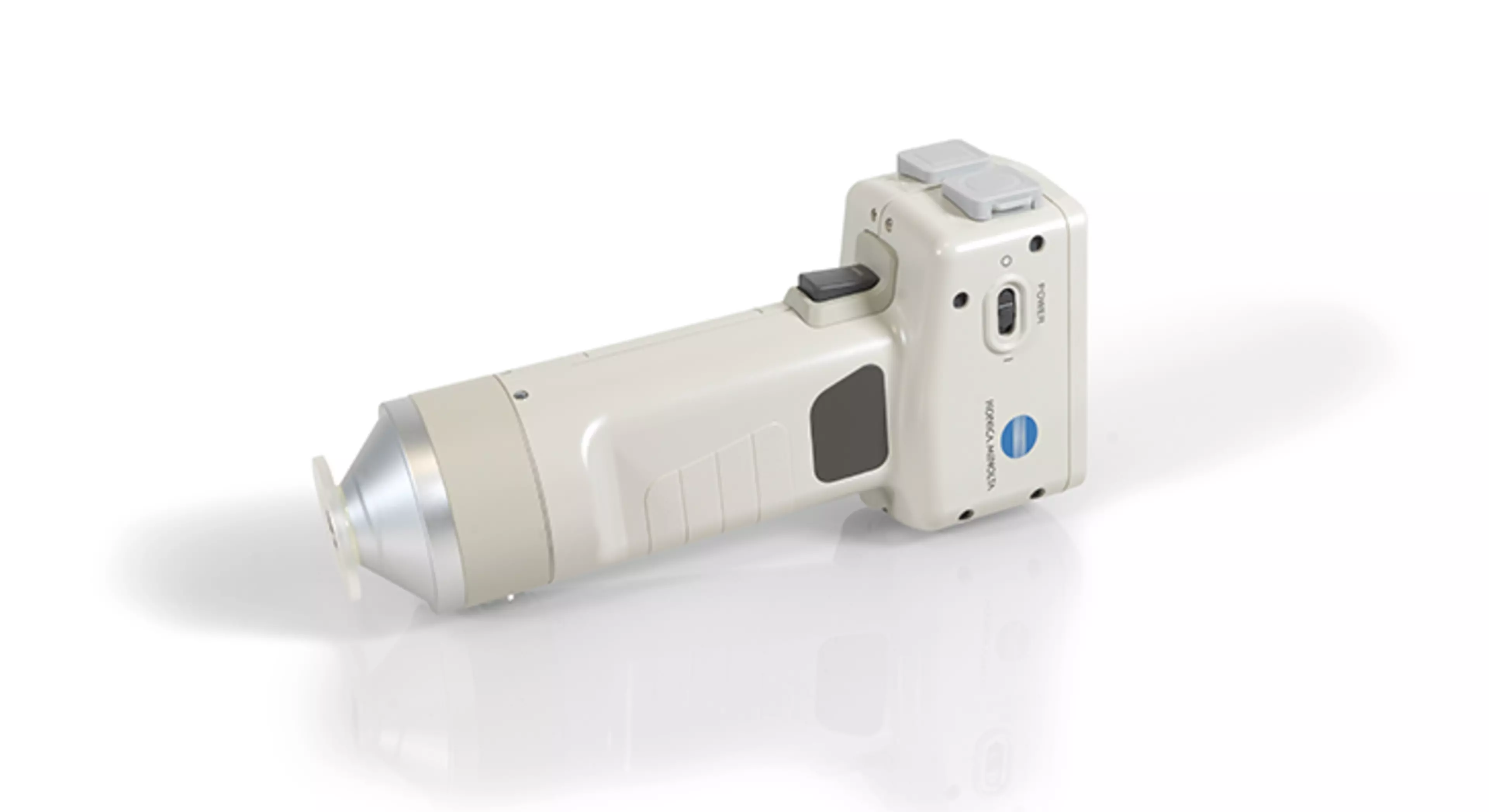

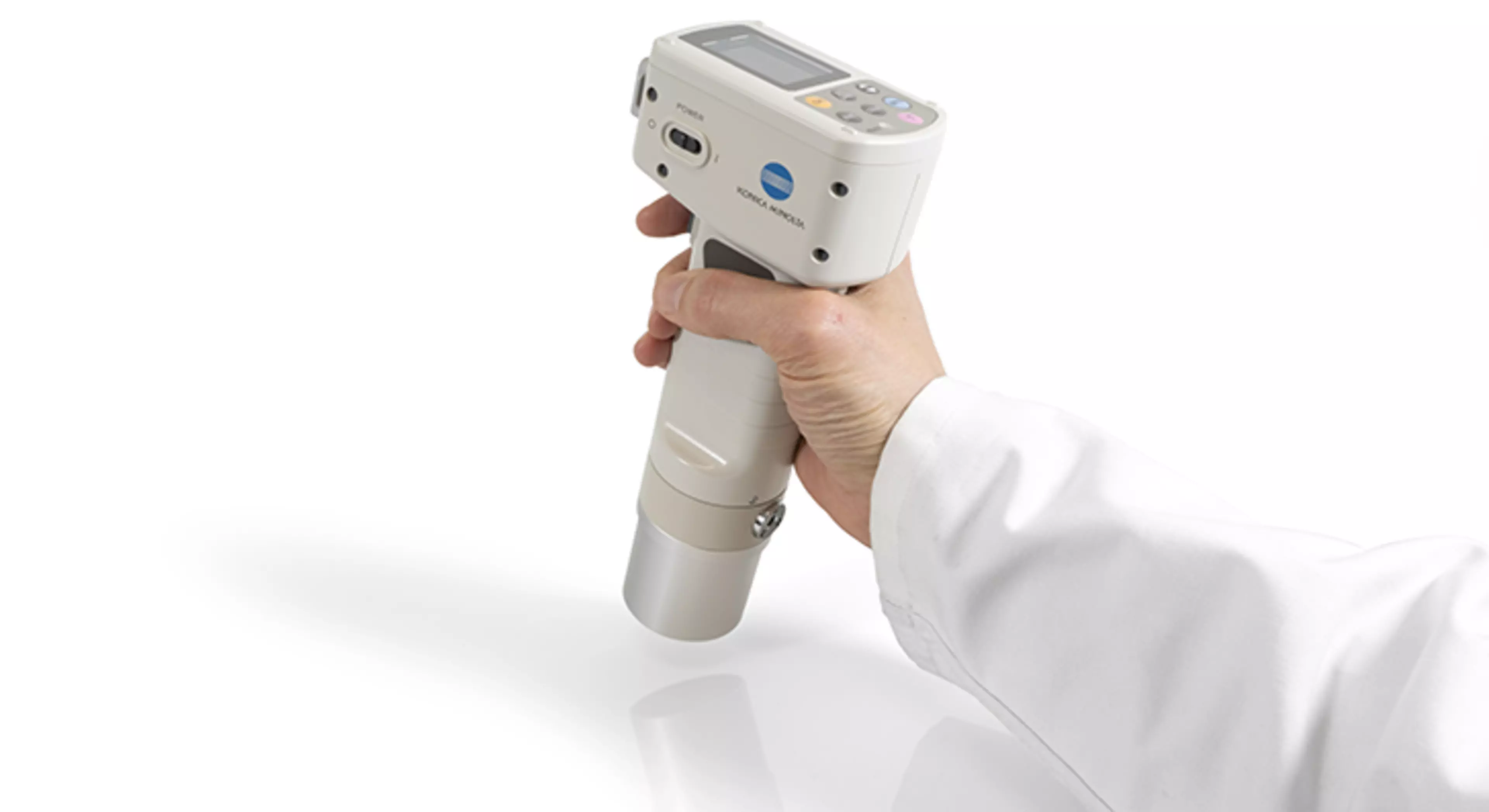

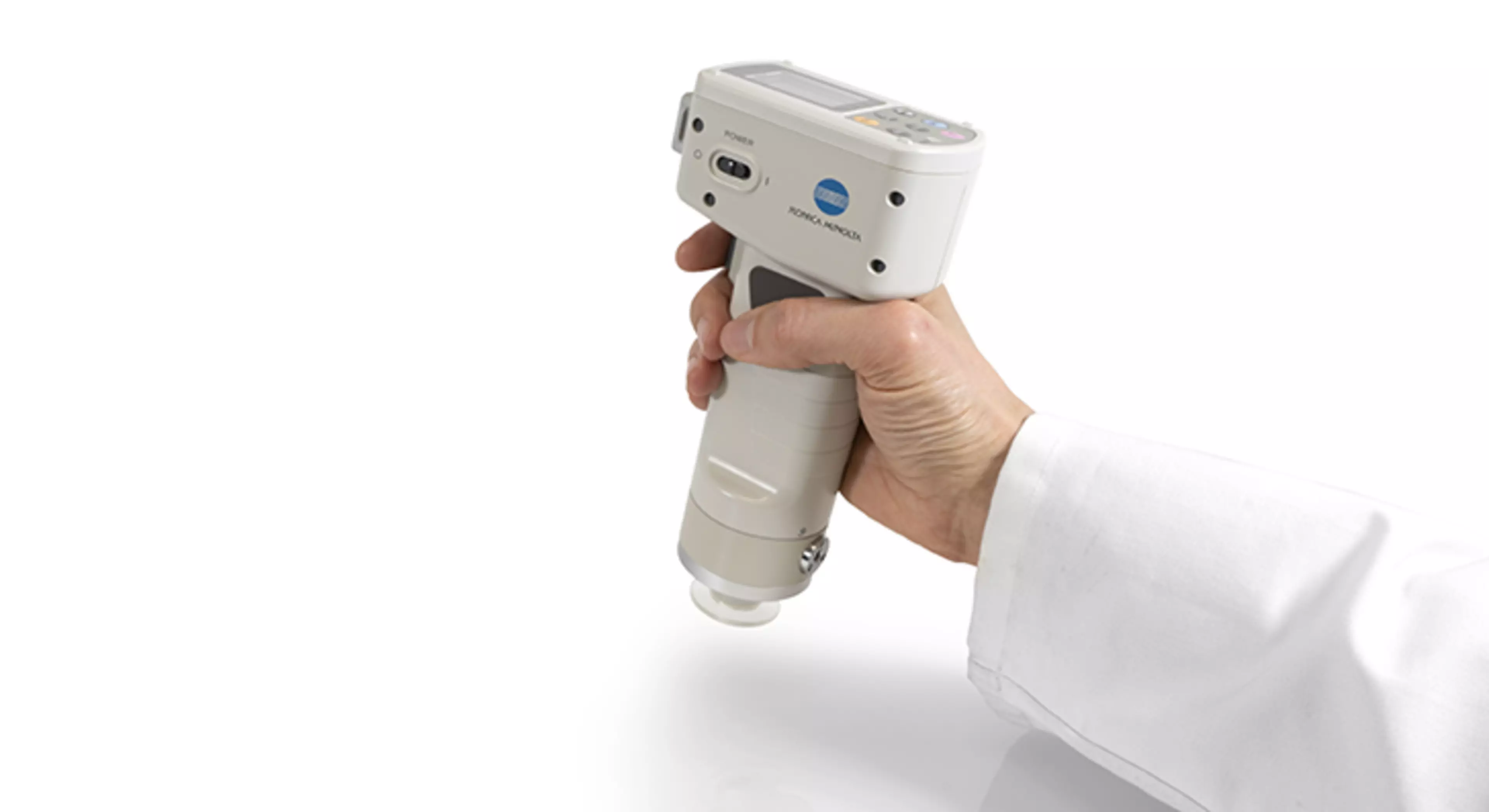

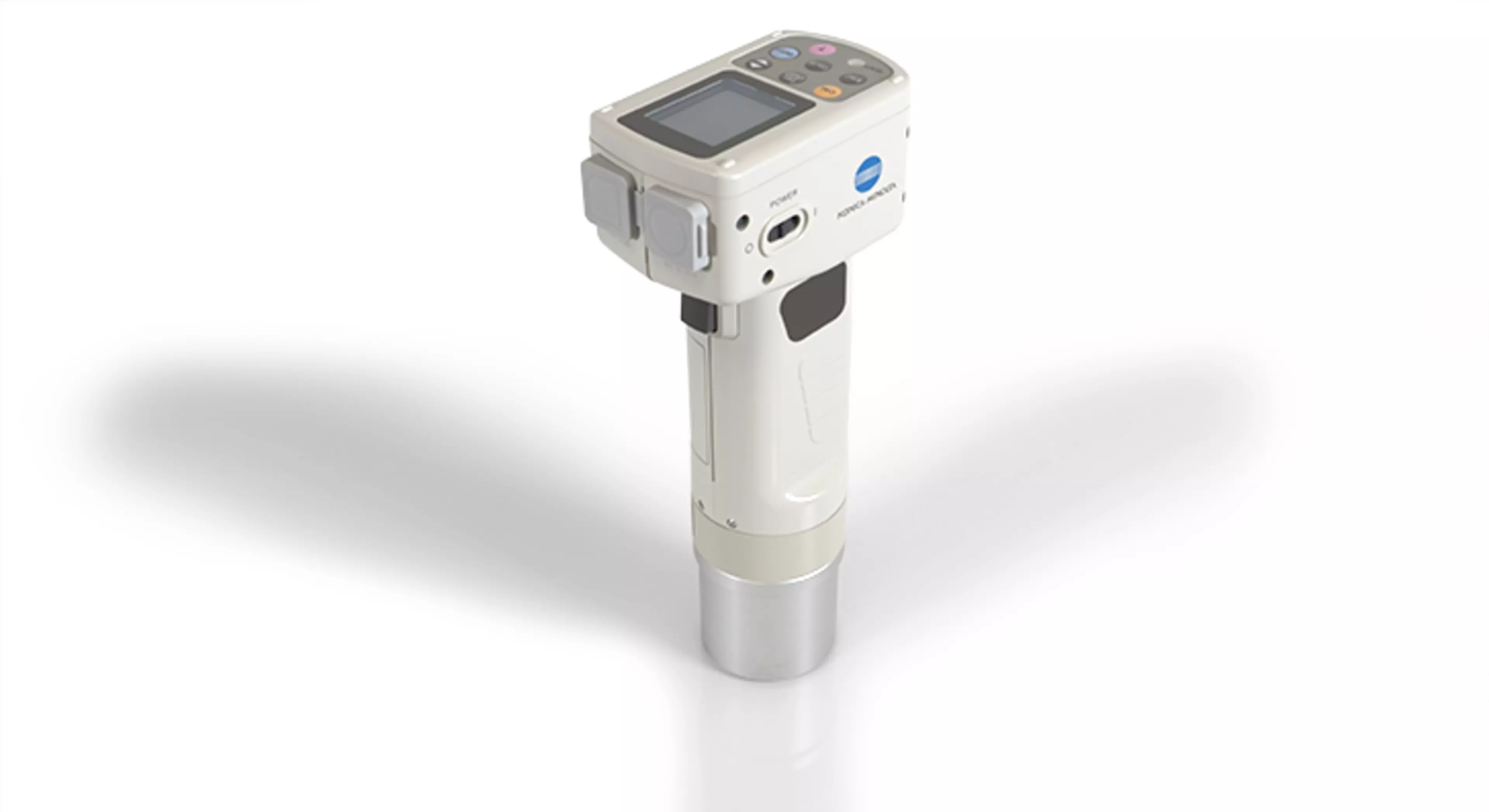

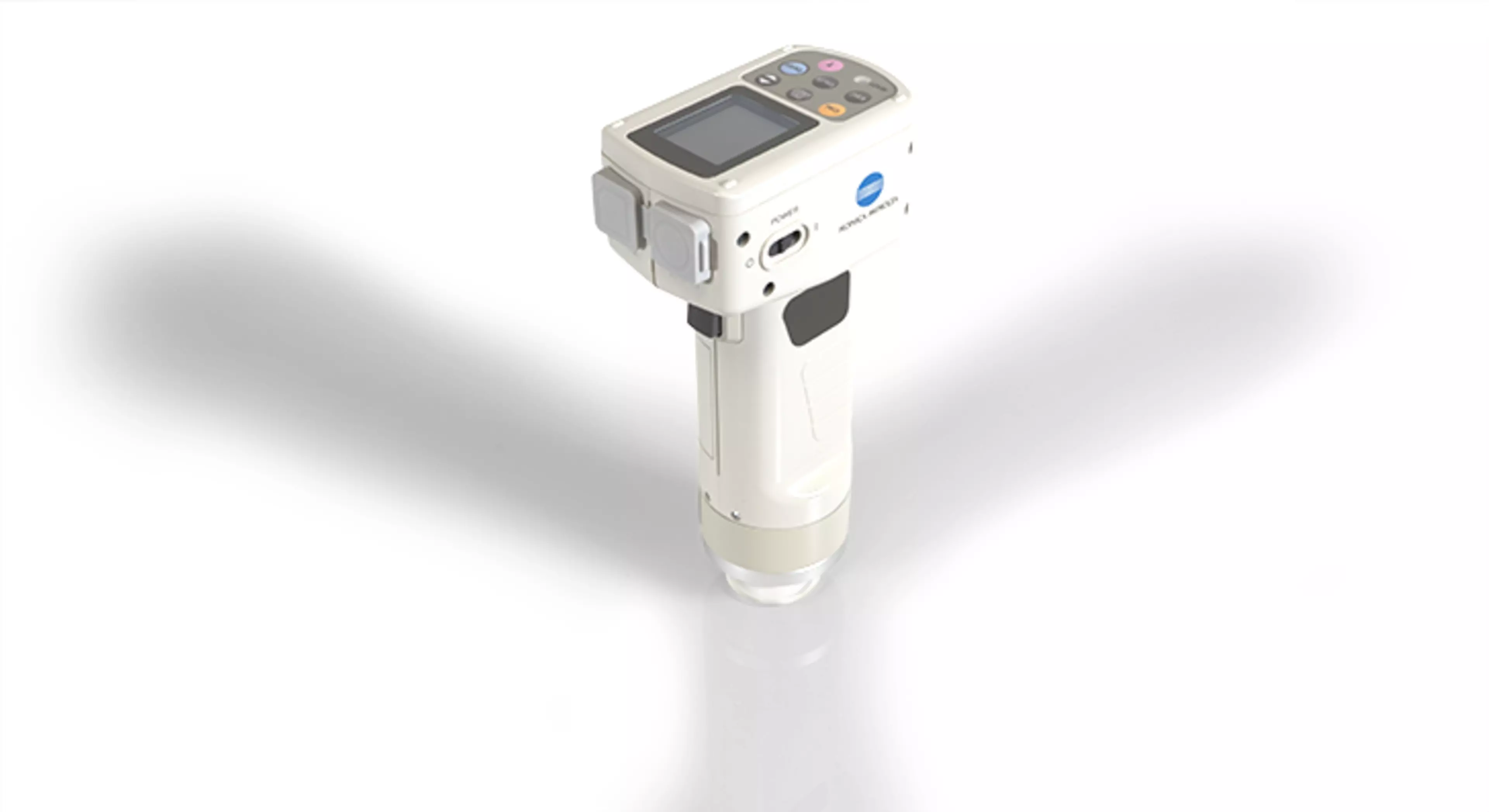

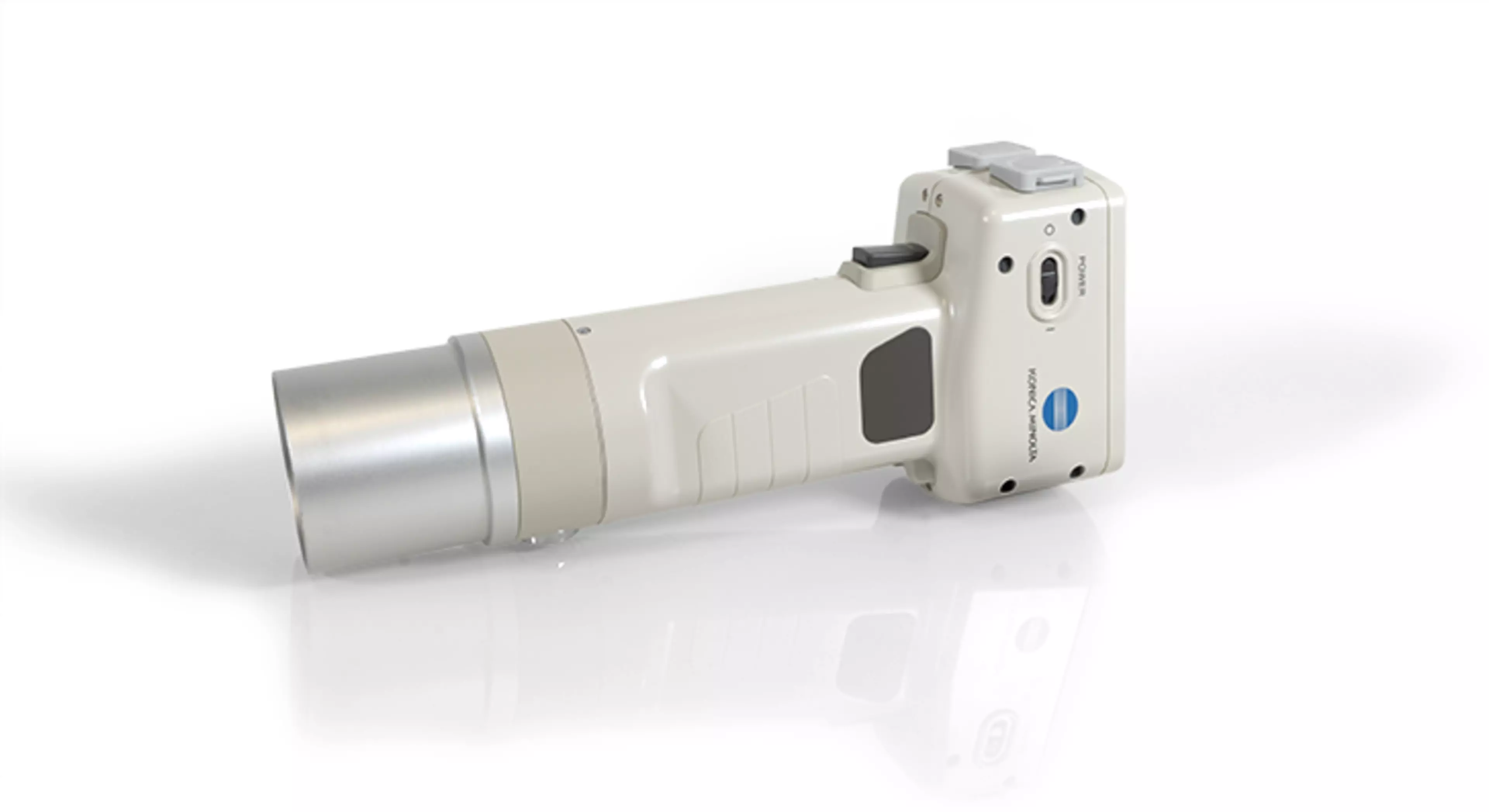

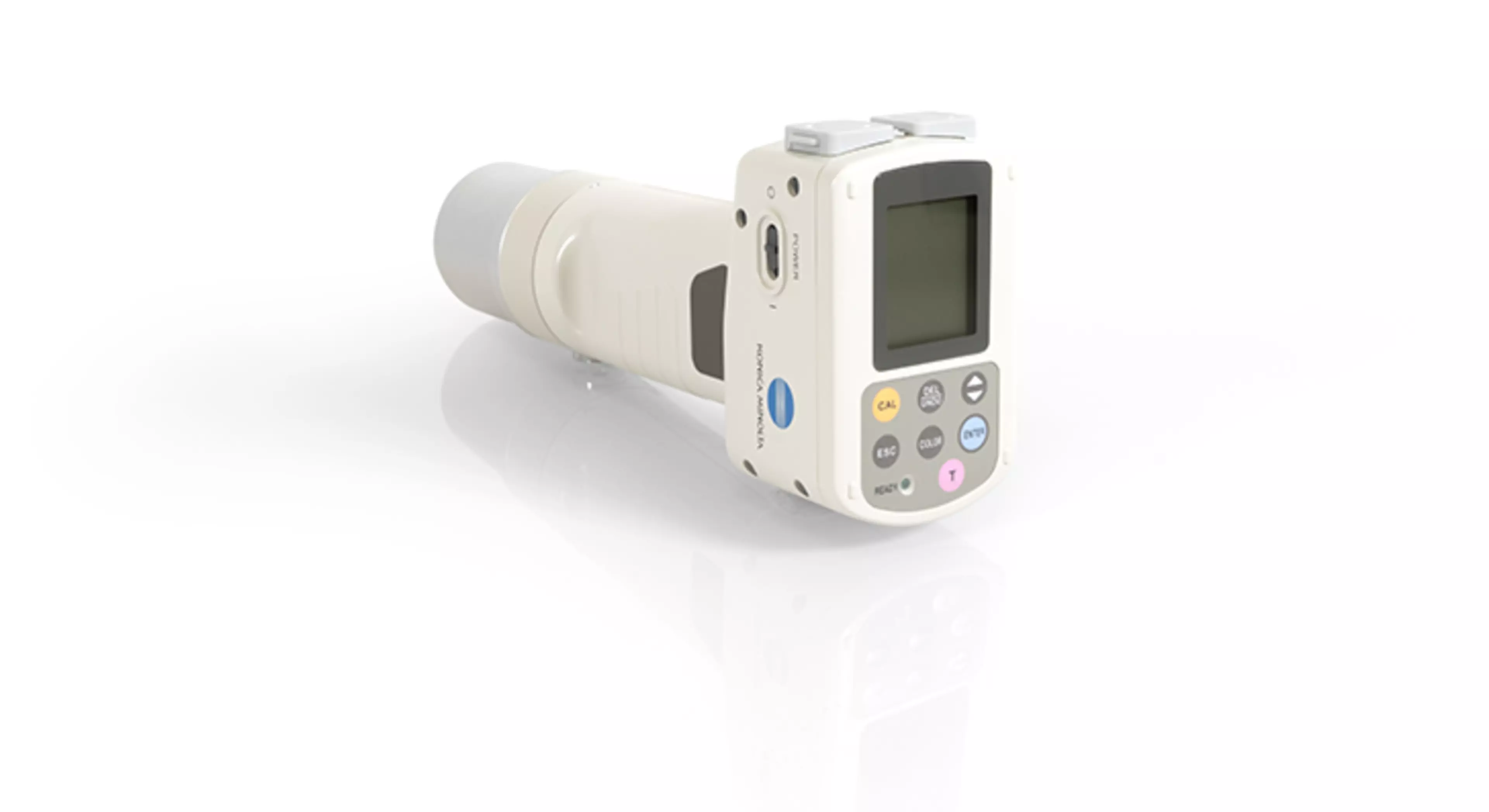

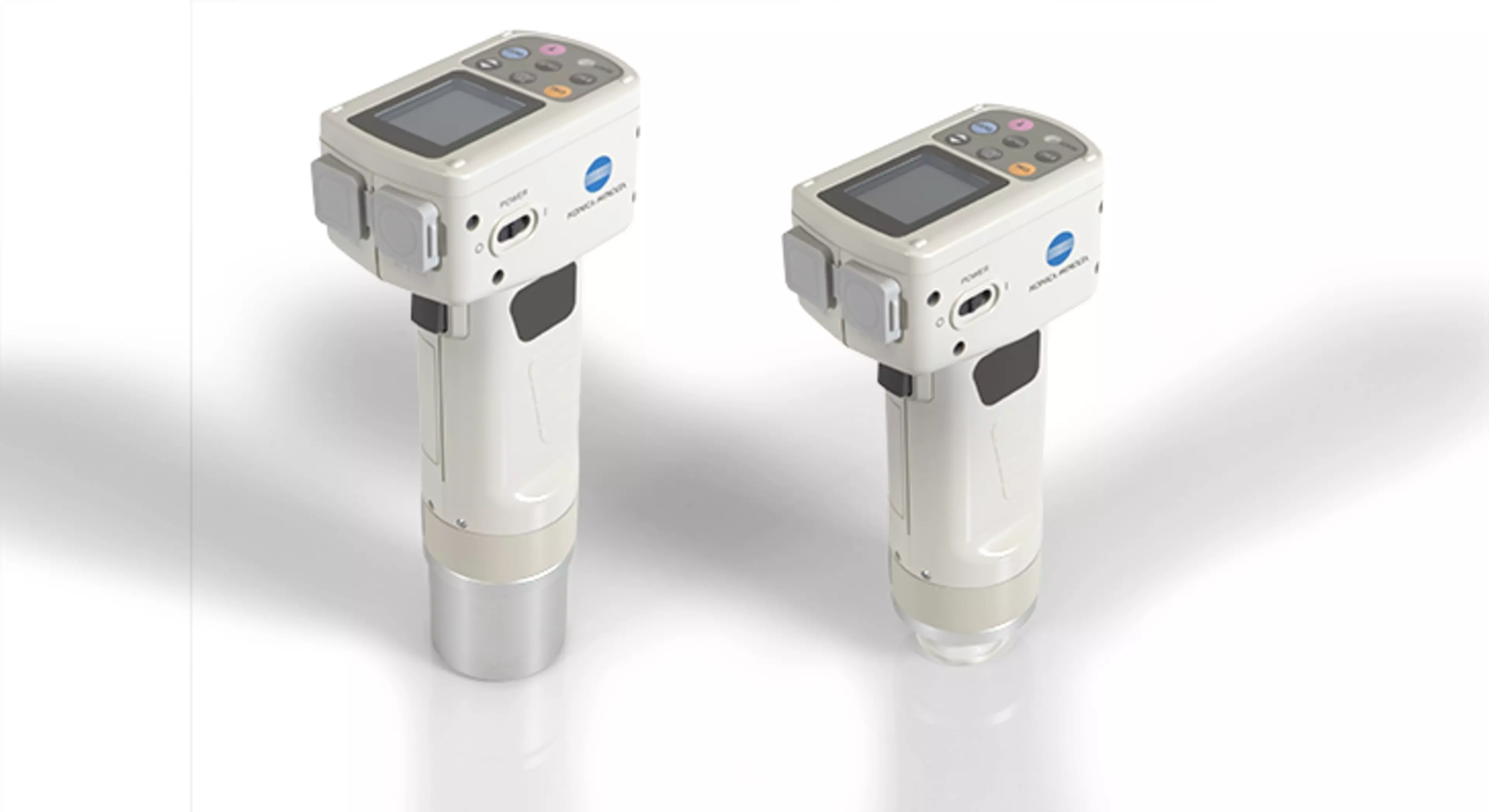

CR-400 / CR-410

De CR-400 en CR-410 zijn kosteneffectieve QC kleurmeetinstrumenten met 8 mm en 50 mm meetopeningen voor zowel reglar als onregelmatig gekleurde of getextureerde monsters. De kleurgegevens worden gemeten zoals het oog ze ziet en worden gerapporteerd in een eenvoudig laboratoriumformaat.

Draagbare colorimeter met verticale uitlijning
6 silicium fotocellen (XYZ)
d/0 Geometrie
Flitsverlichting
Meetgebied Æ 50 mm

Neem contact op

Deel:

De beroemde Chroma Meters serie - veel krachtiger en veelzijdiger dan ooit

De Konica Minolta Chroma Meter CR-400 serie, is een vervolg op de eerste draagbare colorimeters geïntroduceerd in de jaren 80.

De CR-400, met zijn 8 mm meetopening is geschikt voor het meten van gereflecteerde kleur en kleurverschil in een breed scala van industriële gebieden. De CR-400 serie is geschikt om producten uit verschillende toepassingsgebieden te meten. Het is mogelijk om allerlei ingrediënten te meten zoals voedsel, grondstoffen en eindproducten in farmaceutische en dermatologische industrieën.

Indien de producten textuur hebben of oneffen zijn qua oppervlakte, zoals granulaten, poeders, kledij, hout, stenen, bakstenen dan is de CR-410 de juiste keuze. Zijn unieke en zeer grote meetopening van 50 mm is perfect geschikt voor dergelijke monsters. Dankzij deze grote meetopening volstaat een enkele meting zonder afbraak te doen aan de herhaalbaarheid.

CR-400/CR-410
Not Available	Not Available

Model	CR-400 meetkop	CR-410 meetkop
Illuminantie- en kijksysteem	d:0° (diffuse illuminantie/0° kijkhoek; inclusief speculaire component) (conform JIS Z 8722)	Wide-area illuminatie/0° kijkhoek; specular component inclusief)
Detector	Siliconen fotocellen (6)
Meetbereik	Y: 0.01% tot 160.00% (reflectie)
Lichtbron	Gepulste xenon lamp
Meettijd	1 sec.
Minimaal meetinterval	3 sec.
Batterijprestaties	Ongeveer 800 metingen (met batterijen onder Konica Minolta omstandigheden)
Meet- en belichtingsoppervlakte	Ø 8 mm / Ø 11 mm	Ø 50 mm / Ø 53 mm
Herhaalbaarheid	Lager dan ΔE*ab 0.07 standaard deviatie (wanneer de witte tegel 30 keer gemeten is met een interval van 10seconden)
Inter-instrument overeenkomst	ΔE*ab: Lager dan 0.6 Gemiddelde van de 12 BCRA Series II kleuren	ΔE*ab: Lager dan 0.8 Gemiddelde van de 12 BCRA Series II kleuren
Observer	CIE: 2° Standaard waarnemer
Illuminatie	CIE: C, D65
Tolerantiebeoordeling*	Kleurverschil toleranties (box tolerantie en ellips tolerantie)
Kleurschalen en colorimetrische data*	XYZ, Yxy, Lab, Hunter Lab, LC*h, Munsell (Illuminant C), CMC (l:c), CIE1994, Lab99, LCh99, CIE2000, CIE WI/Tw (Illuminant D65), WI ASTM E313 (Illuminant C), YI ASTM D1925 (Illuminant C), YI ASTM E313 (Illuminant C), User index (mogelijkheid om 6 user indexen via PC in te stellen)
Talen* (Display)	LCD: Engels, Duits, Frans, Italiaans, Spaans en Japans.
Geheugen	1,000 (meetkop en dataprocessor slaan verschillende data op)
Kleurverschillen targets	100
Calibratiekanalen*	20 kanalen (ch00: wit calibratie; ch01 tot ch19: User calibratie )
Display*	Chroma waarden; kleurverschillen; PASS/WARN/FAIL
Interface / Baud rate*	RS-232 compliant (voor data processor/PC) * Baud rate: 4,800, 9,600, 19,200 (bps); Is ingesteld op 9600 bij het verlaten van de fabriek
Stroomvoorziening	Vier AAA alkaline of Ni-MH batterijen AC Adapter AC-A305 AC100 - 240 V 50/60Hz
Afmetingen (B × H × D)	102 x 217 x 63 mm	102 × 244 × 63 mm
Gewicht	Ongeveer 550 g (inclusief de 4 AAA batterijen, exclusief RS-232C kabel)	Ongeveer 550 g (inclusief de 4 AAA batterijen, exclusief RS-232C kabel)
Temperatuur en vochtigheidsgraad bij gebruik	0 tot 40°C, 85% relatieve vochtigheid of lager mits geen condensatie
Temperatuur en vochtigheidsgraad bij stockage	-20 tot 40°C, relatieve vochtigheid 85% of lager mits geen condensatie
Varia	LCD achtergrondverlichting ON/OFF functie (blijft 30 seconden aan staan, vanaf laatste handeling)
Standard accessoires	Witte calibratieplaat CR-A43; Beschermkapje CR-A72; Polsband CR-A73; AC Adapter AC-A305; 4 AAA batterijen	Witte calibratieplaat CR-A44; Beschermkapje CR-A72; Polsband CR-A73; AC Adapter AC-A305; 4 AAA batterijen
Optionele accessoires	Opberg- en transportkoffer CR-A103; RS-232C PC-kabel CR-A102; Granular Materials Attachment CR-A50; CR-400 Utility Software CR-S4w; QC Software SpectraMagic NX CM-S100w ; Meetkop voorzien van afdekglaasje CR-A33a/f; Meetkop voorzien van afdekglaasje CR-A33c/d; Statief CR-A12	Opberg- en transportkoffer CR-A103; RS-232C PC-kabel CR-A102; Granular Materials Attachment CR-A50; CR-400 Utility Software CR-S4w; QC Software SpectraMagic NX CM-S100w; Meetkop voorzien van afdekglaasje CR-A33e

Het "*" teken geeft aan dat deze functies enkel actief zijn indien de Dataprocessor is aangesloten of indien er bepaalde instellingen gedaan zijn.

Naam	Data Processor
Model	DP-400
Meetbereik	Y: 0.01% to 160.00% (reflectie)
Meettijd*	1 sec.
Minimaal meetinterval*	3 sec.
Batterijprestaties	Approx. 800 measurements (when using batteries under Konica Minolta's testing conditions)
Illuminant	C, D65
Display	Chroma waarden; kleurverschillen; kleurverschilgrafieken; PASS/WARN/FAIL
Tolerantiebeoordeling*	Kleur verschil tolerantie (box en elliptisch) enkel voor display functie
Kleurschalen/colorimetriche data*	XYZ, Yxy, Lab, Hunter Lab, LC*h, Munsell (Illuminant C), CMC (l:c), CIE1994, Lab99, LCh99, CIE2000, CIE WI/Tw (Illuminant D65), WI ASTM E313 (Illuminant C), YI ASTM D1925 (Illuminant C), YI ASTM E313 (Illuminant C), User index (mogelijkheid om 6 user indexen via PC in te stellen
Talen* (Display)	LCD: Engels, Duits, Frans, Italiaans, Spaans en Japans.
Geheugen	Max. 2000 metingen (onderverdeeld in 100 pagina’s) Het verwijderen van geselecteerde data is mogelijk; één per één of alles samen
Kleurverschillen targets*	100 targets mits koppeling met de meetkop (Onafhankelijk van pagina instellingen)
Calibratiekanalen*	20 kanalen mits koppeling met de dataprocessor (Kanaal 00: Witcalibratie; Kanaal 1 tot 19: User calibration)
Pagina‘s	100 pagina‘s
Display	Dot-matrix LCD met achtergrondverlichting (16 karakters x 9 lijnen + 1 lijn voor iconen) Contrast aanpassing mogelijk
Printer	384-dot line thermische printer (kan ook grafieken printen); Automatisch printen van elke (kan uitgeschakeld worden)
Statische functie‘s	Maximum, minimum, gemiddelde, en standaard deviatie
Automatische metingen*	Datum en tijd: jaar, maand, dag, uur, minuut Timer: van 3 seconden tot 99 minuten (sommige meetmethoden vragen meer dan 3 seconden)
Interface	RS-232C compliant Baud rate (bps): 19200 fixed (mits PC connectie)
Stroomvoorziening	Vier AA-size alkaline of 4 Ni-MH batterijen AC Adapter AC-A305 AC100 - 240 V 50/60Hz
Afmetingen (B × H × D)	100 x 73 x 255 mm
Gewicht	Ongeveer 600 g (exclusief batterijen en printpapier)
Temperatuur en vochtigheidsgraad bij gebruik	0 tot 40°C, 85% relatieve vochtigheid of lager mits zonder condensatie
Temperatuur en vochtigheidsgraad bij stockage	-20 tot 40°C, relatieve vochtigheid 85% of lager mits geen condensatie
Andere specificatie‘s*	User calibratie functie (multi-calibratie/manuele calibratie); Metingen met automatische gemiddelden; Printer aan/uit functie; Functie voor CR-400 metingen te importeren; print aan/uit functie voor alle kleurschalen; Protectie van metingen aan/uit functie; Achtergrondverlichting aan/uit functie; Buzzer aan/uit functie; Display kleurlimiet functie; Remote mode (output gestockeerde metingen); Input karakters
Standaard accessoires	Papierrollen (1); RS-232C Kabel CR-A101 (tussen meetkop en dataprocessor)
Optionele accessoires	Shouderriem SS-01; Opberg-en transportkoffer CR-A103; Papierrollen DP-A22 (5 rollen); RS-232C PC-kabel CR-A102; CR-400 Utility Software CR-S4w; QC Software SpectraMagic NX CM-S100w

Het "*" teken geeft aan dat deze functies enkel actief zijn indien de Dataprocessor is aangesloten.

NB:

Specifications are subject to change without prior notice.
Company names and product names herein are trademarks or registered trademarks of their respective companies.
If you have any questions about specifications, please contact your Konica Minolta representative.

Eigenschappen

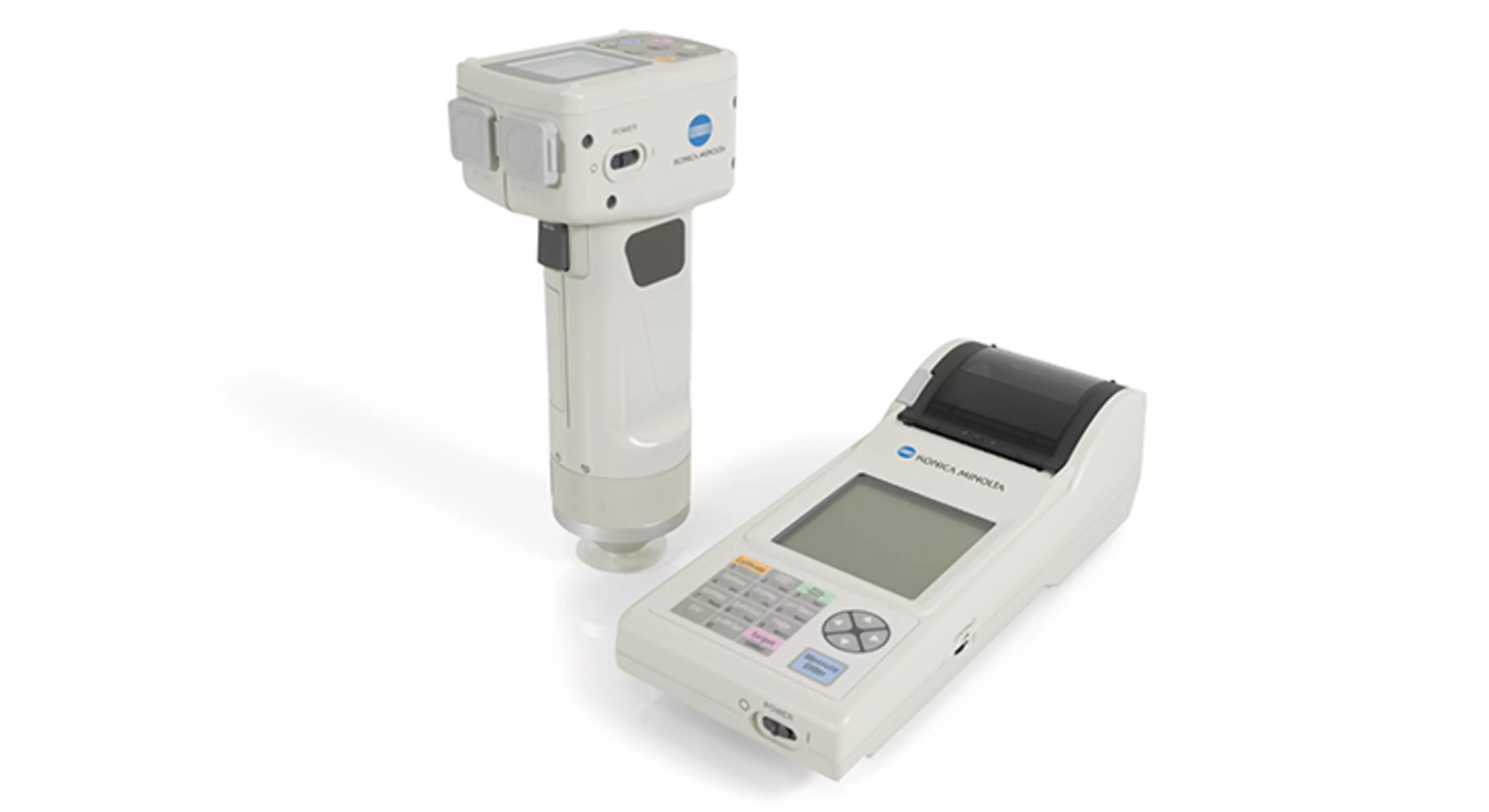

De CR-400-serie is nog gebruiksvriendelijker geworden en voorzien van een nieuwe Data Processor met een groot en verlicht scherm. Met deze dataprocessor kan de meetresultaten zowel numeriek als grafische weergeven en heeft verder een ingebouwde printer. Het geheugen biedt ruimte aan 100 referentiekleuren en 2000. Verschillende nieuwe kleurschalen, mogelijkheid voor Pass / Fail weergave, Witheids-, en Geelheidsindexen zorgen voor een veelzijdig inzetbaar toestel. Er zijn met de processor tot zes ‘eigen’ formules te programmeren. Formules die berekend worden vanuit XYZ, Yxy of CIELAB waarden. Er kan uit 6 talen worden gekozen: Engels, Duits, Frans, Italiaans, Spaans en Japans.

Maximale flexibiliteit voor de gebruiker; de meetkop is voorzien van een display, functietoetsen en voeding en kan zo "stand alone" gebruikt worden of kan ook rechtstreeks gekoppeld aan de pc om te werken met de optionele QC software SpectraMagic NX.

Met al deze functies, het onovertroffen gebruiksgemak en de legendarische robuustheid, is de vierde generatie van Chromameters in staat om zijn wereldwijd succes verder te zetten.

Voornaamste kenmerken

De meetkop kan worden losgekoppeld van de Data Processor om zo metingen uit te voeren. Daarnaast is het ook mogelijk om de meetkop te koppelen aan de PC. Optionele software kan dan worden gebruikt in plaats van de Data processor om data te verwerken.
Mogelijkheid tot programmeren van eigen formule (user index) voor het berekenen en evalueren van kleur.
Verschillende toepassing specifieke accessoires vergemakkelijken het meten van poeders, vloeistoffen, pasta’s en vele andere soorten producten.

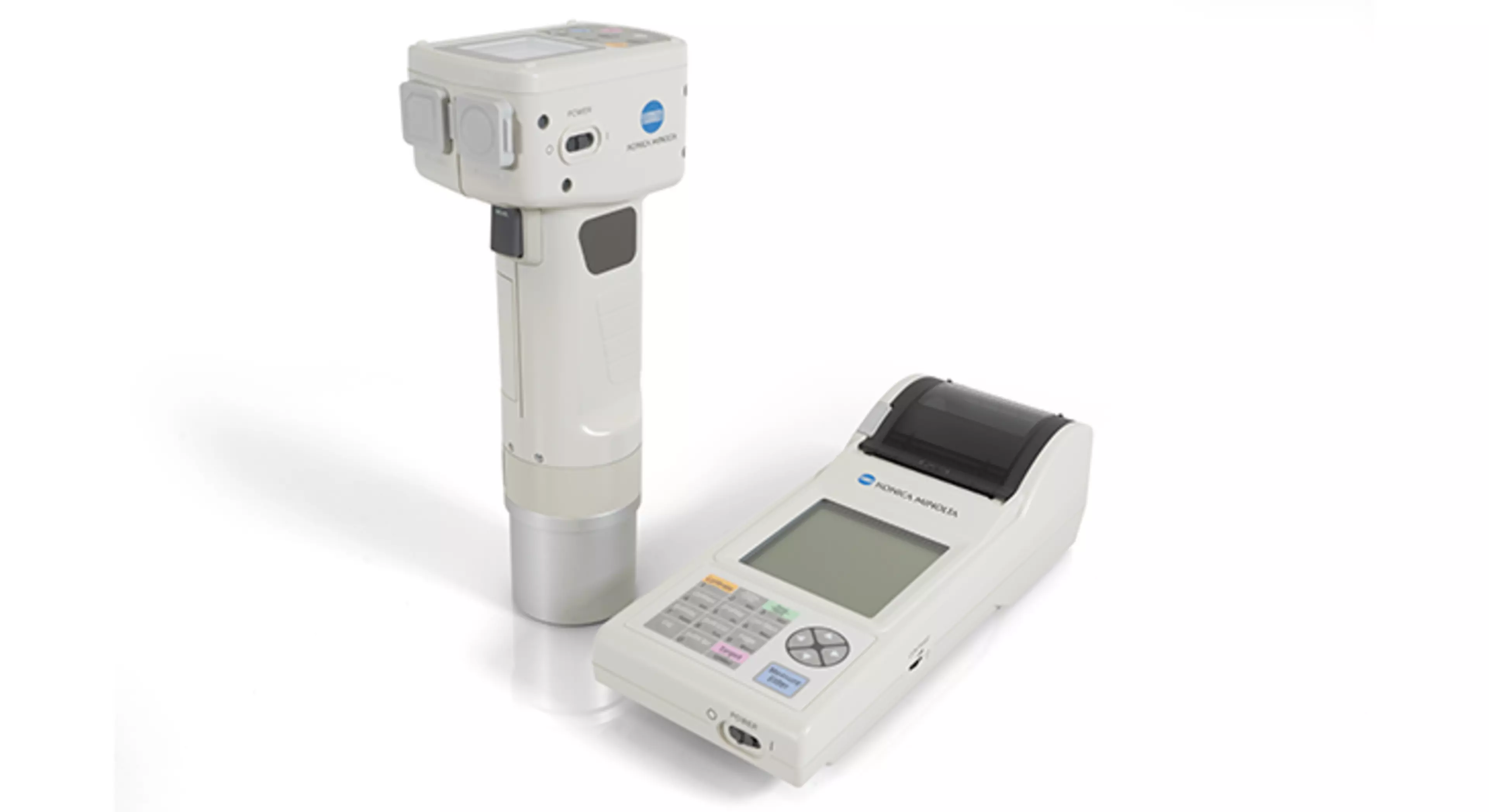

Compacte data processor met geïntegreerde thermische printer.
De CR-400-serie heeft hetzelfde optisch systeem als zijn voorgangers van de vorige generaties en dus kan data compatibiliteit wordt gewaarborgd

	Granular Attachment CR-A50 Voor metingen van poeders, pasta's, korrels of andere klein korrelvormig materiaal. De glasplaat heeft een lage reflectie en beschermt het product tegen desoriëntatie en voorkomt ook dat het product in het toestel zou gaan. De set bevat een ring die aanpasbaar is aan de meetopening (CR-400 of CR-410). Item Order Code: 1829-751
	Glasplaat voor CR-A51 (for CR-A50) Vervangglasplaat voor CR-A50 Granular Attachment. Item Order Code: 1829-752
	Vervangring CR-A52 Vervangring voor de CR-A50. Deze set bevat een ring voor de CR-400 en een ring voor de CR-410. Item Order Code: 1829-753
	Meetkop afgesloten met optische glasplaat CR-A33a (enkel voor CR-400) Meetkop voor het meten van pasta’s, natte of vochtige producten. De bolle beschermingsglasplaat voorkomt dat er product in het toestel gaan. De CR-A33a wordt aanbevolen voor zachte producten. De diameter van de plaat is 22 mm. Item Order Code: 1849-731
	Meetkop zonder glasplaat CR-A33c (enkel voor CR-400) Meetkop zonder glasplaat voor het meten van kleine producten. Daar waar de 40 mm of 22 mm plaat te groot is. Item Order Code: 1849-733
	Meetkop met glasplaat CR-A33d (enkel voor CR-400) Meetkop met een glasplaat van 22 mm. Laat metingen toe van kleine monster met een hoge stabiliteit (tegen kantelen van de meetkop). Item Order Code: 1849-734
	Meetkop met glasplaat CR-A33d (enkel voor CR-400) Meetkop met een glasplaat van 22 mm. Laat metingen toe van kleine monster met een hoge stabiliteit (tegen kantelen van de meetkop). Item Order Code: 1849-734
	Meetkop met glasplaat CR-A33e (enkel voor CR-410) Meetkop voor het meten van pasta’s, natte of vochtige producten. De beschermingsglasplaat voorkomt dat er product in de meter gaat. Item Order Code: 1849-735
	Meetkop met glasplaat CR-A33f (enkel voor CR-400) Meetkop voor het meten van zachte producten. De concave beschermingsglasplaat voorkomt dat er product in het instrument gaat. De CR-A33a wordt aanbevolen voor zachte producten die egaal en/of vochtig zijn. De diameter van de plaat is 22 mm. Item Order Code: 1849-736
	Deze houder CM-A96 (enkel voor CR-400) Deze houder is nodig voor ondoorzichtige producten of cuvetten (glas of wegwerp) vast te houden. De samplehouder CR-A505 is nodig als je de cuvetten gebruikt voor het meten van ondoorzichtige vloeistoffen. De klem heeft een constante druk op het product en met de beweegbare zijarmen blijven de cuvetten in de juiste positie Item Order Code: 1864-708
	Glazen cuvette 10mm CM-A98 (enkel voor de CR-400) Cuvette van optisch glas met een weglengte van 10mm. Aanbevolen voor het meten in reflectie van ondoorzichtige vloeistoffen. Dit in combinatie met de houder CR-A505 en de houder CM-A96. Item Order Code: 1864-710
	Glazen cuvette 20mm CM-A99 (enkel voor de CR-400) Cuvette van optisch glas met een weglengte van 20mm. Aanbevolen voor het meten in reflectie van ondoorzichtige vloeistoffen met een lage densiteit. Dit in combinatie met de houder CR-A505 en de houder CM-A96. Item Order Code: 1864-711
	Plastiek wegwerpcuvette 10mm CM-A131 (enkel voor de CR-400) Wegwerpcuvette uit plastiek met een weglengte van 10 mm. Geschikt voor reflectiemetingen van op water gebaseerde ondoorzichtige vloeistoffen in combinatie met houder CR-A505 en houder CM-A96. Item Order Code: 1870-716
	Plastiek wegwerpcuvette 20mm CM-A132 (enkel voor de CR-400) Wegwerpcuvette uit kunststof met een weglengte van 20 mm. Geschikt voor reflectiemetingen van op water gebaseerde ondoorzichtige vloeistoffen in combinatie met houder CR-A505 en houder CM-A96. Item Order Code: 1870-717
	Cuvettehouder CR-A501 (enkel voor de CR-410) Voor het meten van poeders, korrels en granulaten in combinatie met de glazen cuvette CR-A504. De meetkop is opgesteld met de meetopening naar boven. De cuvettehouder CR-A501 helpt om de cuvette CR-502 perfect te positioneren. Item Order Code: 9970-219
	Glazen meetcuvette CR-A502 (enkel voor CR-410) Meetcuvette gemaakt van optisch glas voor metingen van poeders, pasta, granen en kleine korrelige producten. Diameter van de cel is 60 mm. Voor nauwkeurige positionering wordt de cuvettehouder CR-A501 aanbevolen. Item Order Code: 9970-220
	Glazen meetcuvette CR-A504 (enkel voor CR-400) Meetcuvette gemaakt van optisch glas voor het meten van poeders, pasta, granen en kleine korrelige materialen. Diameter van de cuvette is 34 mm. Voor nauwkeurige positionering van de cuvette wordt de cuvettehouder CR-A503 aanbevolen. Item Order Code: 9970-2504
	Statief/houder CR-A505 (enkel voor CR-400) Statief dat de meetkop in een horizontale positie plaatst. In combinatie met de houder CM-A96 kunnen metingen van kleine producten, met een dikte van 22,5 mm gedaan worden. Ook voor het meten van ondoorzichtige vloeistoffen. Hiervoor worden ofwel glazen- of wegwerpcuvetten, met weglengte 10 of 20 mm gebruikt. Item Order Code: 9970-441
	Doorstroomcuvette CM-A508 (enekel voor de CR-400) Voor continue metingen van ondoorzichtige vloeistoffen in reflectie. De optische weglengte van de cuvette is 10 mm en met een maximale druk tot 2 bar. Voor de positionering van de doorstroomcuvette CM-A508 de houder CR-A505 en de houder CM-A96 vereist. Item Order Code: 9970-237
	Verticaal statief CM-A516 Het verticale statief CM-A516 zorgt ervoor dat het instrument stabiel en stevig staat in de ‘up side down’ positie (met de meetopening naar boven. Wordt aanbevolen bij gebruik van de cuvettehouder CR-A503 voor de CR-400 en de CR-A501 voor CR-410. Item Order Code: B027154
	Transport- en opbergkoffer (enkel voor de CR-410) Voor het comfortabel dragen en opbergen van meetkop, data processor en accessoires. Item Order Code: 1878-600
	PC kabel CR-A102 RS232c Verbindingskabel tussen meetkop of dataprocessor en PC. Voor PC’s met 9 pin SUB-D-connector. Lengte van de kabel is 2 meter. Item Order Code: 1878-704

CR-400 / CR-410 Catalogus

Draagbare colorimeter met ongeëvenaarde robuustheid en toepassingsflexibiliteit (Engelse catalogus)

Download

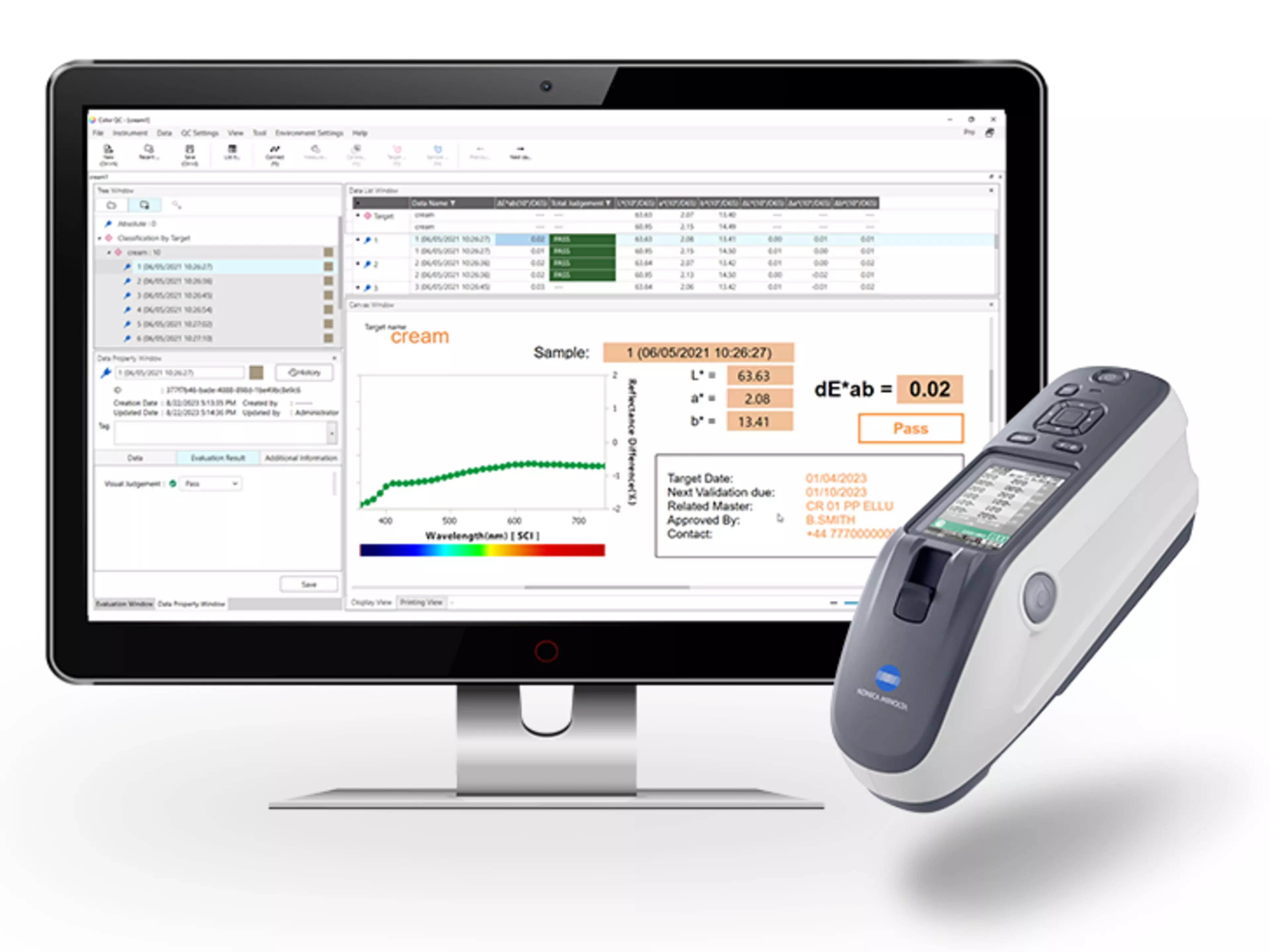

SpectraMagic™ NX2 Software voor kleurgegevens

SpectraMagic™NX2 is Konica Minolta's software voor digitale kleurgegevens, waarmee operators kleur kunnen meten, vergelijken, opslaan, analyseren en communiceren.

De software is voorzien van een QC-sjabloonsysteem dat helpt het meet- en rapportageproces te beheersen en de kans op operatorfouten te minimaliseren.

De gegevens worden gepresenteerd in een eenvoudig aanpasbaar sjabloonsysteem, zodat de nadruk ligt op bruikbare en bruikbare gegevens en rapportage.
