CR-5

De CR-5, een benchtop colorimeter gebaseerd op de CM-5, biedt een fantastische prijs/prestatieverhouding, met name voor QC metingen van vloeistoffen. Net als de CM-5 kan de CR-5 onafhankelijk van een PC werken en heeft hij een kleurenscherm voor een betere bruikbaarheid.

Bench-top instrument met Top-Port uitlijning
Spectraal gebaseerde colorimeter
d:8° bol geometrie
Reflectie en transmissie
Stand-alone of PC Software bediening
3 diafragma's SAV / MAV / LAV

Neem contact op

Deel:

CR-5 Tafelmodel Colorimeter

De CR-5 is een veelzijdige benchtop colorimeter gebaseerd op de CM-5 spectrofotometer, ideaal voor kleurkwaliteitscontrolemetingen van vaste, korrelvormige en vloeibare monsters in reflectie (ondoorzichtige monsters) of transmissie (transparante of doorschijnende monsters).

Met de naar boven gerichte meetpoort, die eenvoudig geconfigureerd kan worden op 3, 8 of 30 mm, kunnen vrijwel alle monsters rechtstreeks of in petrischalen gemeten worden. De grote transmissiekamer meet vloeibare monsters in cuvetten van 2, 10 of 20 mm (afhankelijk van het monster) of doorschijnende vaste stoffen. De CR-5 heeft dezelfde eenvoudige gebruikerservaring als de CM-5, maar meet alleen tristimulus kleurgegevens om een onovertroffen prijs-prestatieverhouding te bieden voor QC metingen. Afhankelijk van de behoeften van de gebruiker kan de CR-5 geconfigureerd worden om eenvoudige pass/warn/fail beoordelingen van monsters uit te voeren op basis van vooraf geconfigureerde doelen en toleranties.

De CR-5 kan als standalone instrument worden bediend via het grote onboard kleurenscherm en de gebruiksvriendelijke firmware die het instellen van kleurverschillen en toleranties vergemakkelijkt en alle belangrijke colorimetrische systemen omvat, inclusief industriespecifieke indices (Gardner, Hazen/APHA, jodium, Europese en Amerikaanse farmacopee). Bij aansluiting op een pc en SpectraMagic™NX2 software voor kleurgegevens zijn extra indices, aanpassingen door de gebruiker en uitgebreide opties voor het opslaan, rapporteren en communiceren van kleurgegevens beschikbaar.

De CR-5 vereenvoudigt dagelijkse kleurmetingstaken en minimaliseert het risico op operatorfouten via de eenvoudige en gebruiksvriendelijke gebruikersinterface. Extra gebruikersgerichte functies zoals automatische kalibratie, Operator Wizard en zeven gebruikerstalen verminderen de training en processen die nodig zijn om consistente en nauwkeurige kleurgegevens te verkrijgen.

CR-5
Not Available	Not Available

Model	Spectrale Colorimeter CR-5
Belichting/ kijksysteem	Reflecttie	di:8°, de:8° ° (diffuse belichting: 8° kijkhoek) SCE (specular component excluded) Conform met CIE No. 15, ISO 7724/1, ASTM E 1164, DIN 5033 Teil 7, and JIS Z 8722 (Condition c)
Belichting/ kijksysteem	Transmissie	di:0°, de:0° (diffuse belichting: 0° kijkhoek)
Integrating sphere size	Ø152 mm
Detector	Dubbel 40-element siliconen fotodiode arrays
Grating	Planaire diffractie grating
Golflengte bereik	360 nm tot 740 nm
Resolutie	10 mm
Halve bandbreedte	Ongeveerd 10 mm
Meetbereik	0 tot 175 % (Reflectie of transmissie); Uitkomst/beeldscherm resolutie: 0.01%
Lichtbron	Gepulste Xenon lamp
Meet tijd	Ongeveer 1 sec(tvoor uitkomst/beelscherm); minimale meet onderbreking ongeveer 3 sec
Meet/ belichtingsvlak	Reflectie	Veranderbaar door wijzigen van masker en instellingen LAV: Ø30 mm/Ø36 mm; MAV (optioneel): Ø8 mm/Ø11 mm; SAV (optioneel): Ø3 mm/Ø6 mm
Meet/ belichtingsvlak	Transmissie	Ø20 mm
Herhaalbaarheid	Spectrale reflectie: Standard deviatie binnen 0.1% (400 nm tot 740 nm) Chromaciteit waarde: Standaard deviatie binnen ΔEab 0.04 Indien de witte kalbratietegel 330 maal gemeten wordt bij een 10 seconden interval na een wit kalibratie.
Inter-instrument overeenkomst	Binnen ΔE*ab 0.15 (Typical) (Basis zijn 12 BCRA series !! kleurtegels vergeleken met waarden van een master instrument bij 23°C)
Transmissie kamer	Geen zijden (onbeperkte monster lengte); Diepte (maximale monster dikte): 60 mm Monsterhouder (optioneel) voor papieren monsters of verpakkingen van vloeibare monsters kunnen worden geïnstalleerd / verwijderd
Scherm	5.7-inch TFT kleuren LCD
Schermtaal	Engels, Japans, Duits Frans, Italiaans, Spaans, eenvoudig Chinees
Wit kalibratie	Automatische wit kalibratie (reflectie)/100% kalibratie (transmissie) gebruikmakend van de interne witkalibratie tegel voor reflectie. (Niet beschikbaar bij gebruik van de petri dish of doorlaatbare cel
Interfaces	USB 1.1 (verbinding met PC; USB geheugen stick); RS-232C standaard (verbindingskabel naar seriële printer)
Observer	2° Standaard Observer of 10° Standaard Observer
Belichting	C, D65
Gegevens weergave	Colorimetrische waarden. kleur-verschilwaarden/grafiek, pass/fail resultaat, kleur simulatie, kleur beoordeling.
Kleur ruimte	Lab, LC*h, Hunter Lab, Yxy, XYZ, Munsell, en kleurverschil binnen deze ruimtes (uitgezonderd voor Munsell)
Gebruikers index Kleurverschil formules	Gebruikers gedefinieerde index	MI; WI (ASTM E 313-73, ASTM E 313-96); YI (ASTM E 313-73, ASTM E 313-96, ASTM D 1925); ISO Helderheid B (ASTM E 313-73)
Gebruikers index Kleurverschil formules	ΔEab (CIE 1976), ΔE94 (CIE 1994), ΔE00 (CIE 2000), ΔE (Hunter), CMC (l: c)	Gardner, Iodine, Hazen (APHA), European Pharmacopoeia, US Pharmacopeia
Pass/fail beoordeling	Toleranties kan worden ingesteld op colorimetrische waarden (behalve Munsell), kleur-verschil waarden, of reflectie indexwaarden
Opslag van data	Monstergegevens: 4,000 metingen;target kleurgegevens: 1,000 metingen
USB geheugen stick opslag	Opslag van meetgegevens en target kleurgegevens. Opslag / lezen van de meting voorwaarde-instellingen (beveiligde USB-geheugensticks kunnen niet worden gebruikt.)
Voeding	AC 100 tot 240 V, 50/60 Hz (met exclusieve AC adapter)
Afmetingen	Schuifklep gesloten: 385 (W) × 192 (H) × 261 (D) mm Schuifklep open 475 (W) × 192 (H) × 261 (D) mm
Gewicht	Ongeveer 5.8 kg
Bedrijfstemperatuur/ vochtigheidsgehalte	13 tot 33°C, relatieve vochtigheid 80 % of minder (bij 35°C) zonder condens
Opslag temperatuur vochtigheidsgehalte	0 tot 40°C, relatieve vochtigheid 80 % of minder (bij 35°C) zonder condensatie

Specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden gewijzigd.

De bedrijfsnamen en productnamen zijn handelsmerken of geregistreerde handelsmerken van onze desbetreffende bedrijven.

NB:

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Bedrijfsnamen en productnamen hierin zijn handelsmerken of gedeponeerde handelsmerken van hun respectievelijke bedrijven.
Neem contact op met uw Konica Minolta-vertegenwoordiger als u vragen hebt over de specificaties.

Eigenschappen

Veelzijdigheid voor een breed scala van toepassingen

Dankzij het unieke concept en een breed scala aan speciale accessoires, kan de CR-5 kan omgaan met bijna elke vorm van monsters in vaste, korrel, pasteuze of vloeibare vorm.

Openingsgrootte 3-30 mm, verschillende Petri-schalen, cuvetten met verschillende padlengtes en een grote transmissie kamer bieden een unieke flexibiliteit.

Groot kleuren LCD

Het grote kleuren LCD-scherm is gemakkelijk te lezen en geeft de meetgegevens zowel numeriek als grafisch weer. PASS / FAIL melding is zelfs mogelijk in 6 talen.

Wizard voor de on-screen bediening begeleiding

De wizard functie toont intuïtieve aanwijzingen op het scherm voor gebruikers voor de instrument set-up.

USB opslag en instellingen opslag

Individuele gebruiker set-ups als ook target en meetdata kunnen eenvoudig worden opgeslagen op USB-stick zodat meerdere gebruikers eenvoudig en simultaan met de CR-5 kunnen werken.

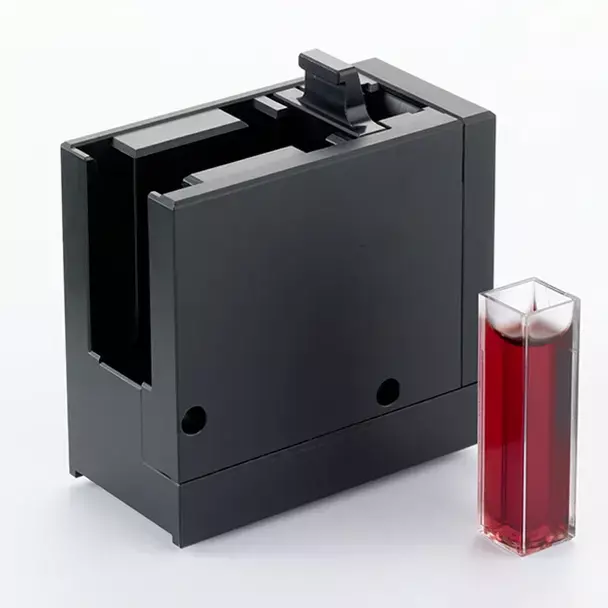

	CM-A198 Transmittance Specimen Holder Cell holder attachment for commercial rectangular cells (Macro type) with 12.5 mm width. Suitable for cells with an optical path of 10, 20 or 50 mm. Item Order Code: A168704

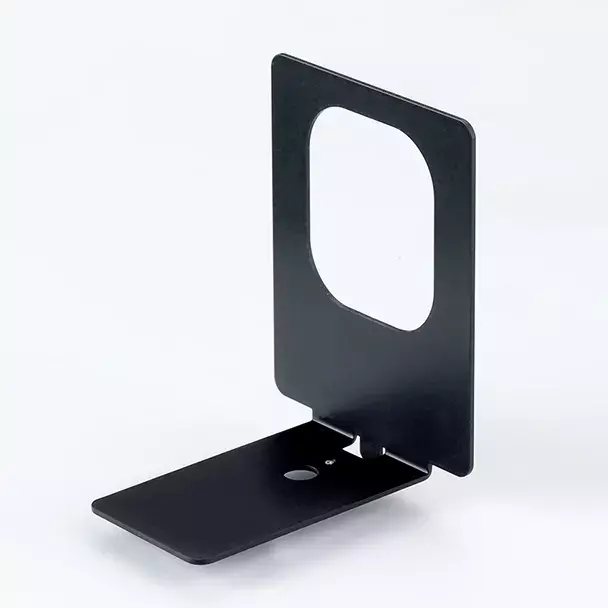

	CM-A96 Transmittance Specimen Holder For precise positioning of transparent plates, films or other transparent samples for transmittance measurements. Holds the Rectangular Cells CM-A97 (2 mm path), CM-A98 (10 mm path), CM-A99 (20 mm path) and the Rectangular Disposal Cells CM-A CM-A130 (2 mm path), CM-A131 (10 mm path) and CM-A132 (20 mm path) or the Flow Cell CM-A508 (10 mm path) always in perfect and repeatable position for precise transmittance measurements of liquids. Item Order Code: 1864-708
	CM-A199 Transmittance Specimen Holder Attachment Adapter to attach the Transmittance Specimen Holder CM-A96 in direction of the light receiving port. Item Order Code: A168705
	CM-A213 Transmittance Zero Calibration plate The Transmission Zero Calibration Plate CM-A213 is required to block the light path for zero calibration in transmittance measurement mode. The black and mat coating of the plate absorbs also stray light within the transmission chamber of the instrument. Item Order Code: A168717
	CM-A97 Rectangular Cell 50 x 38, optical path 2 mm Rectangular cell made of optical glass for precise transmittance measurement of transparent liquids. The optical path is 2 mm and therefore perfect for liquids with high optical density. Item Order Code: 1864-709
	CM-A98 Rectangular Cell 50 x 38, optical path 10 mm Rectangular cell made of optical glass for precise transmittance measurement of transparent liquids. The optical path is 10 mm and recommended for liquids with normal optical density. Item Order Code: 1864-710
	CM-A99 Rectangular Cell 50 x 38, optical path 20 mm Rectangular cell made of optical glass for high precision transmittance measurement of transparent liquids. The optical path is 20 mm and recommended for liquids with low optical density. Item Order Code: 1864-711
	CM-A130 Rectangular Disposal Cell 50 x 38, optical path 2 mm Rectangular disposal cell made of PMMA with an optical path of 2 mm. Suitable for transmittance measurements of water based transparent liquids. Recommended for liquids with high density. Item Order Code: 1870-715
	CM-A131 Rectangular Disposal Cell 50 x 38, optical path 10 mm Rectangular disposal cell made of PMMA with an optical path of 10 mm. Suitable for transmittance measurements of water based transparent liquids. Recommended for liquids with normal density. Item Order Code: 1870-716
	CM-A132 Rectangular Disposal Cell 50 x 38, optical path 20 mm Rectangular disposal cell made of PMMA with an optical path of 20 mm. Suitable for transmittance measurements of water based transparent liquids. Recommended for liquids with low density. Item Order Code: 1870-717
	CM-A508 Flow Cell 50 x 38, optical path 10 mm For continuous transmittance measurement of transparent liquids. The optical path of the cell is 10 mm and can be used with a pressure up to 0.8 Bar. The cell fits the Sample Holder CM-A96. Item Order Code: 9970-237
	CM-A195 Target Mask 3 mm Target mask with 6 mm and 3 mm aperture for the measurement of small samples or to measure a limited area of the sample. Item Order Code: A168-701
	CM-A196 Target Mask 8 mm Target mask with 11 mm and 8 mm aperture for the measurement of medium size samples or to measure a limited area of the sample. Item Order Code: A168-702
	CM-A202 Specimen Viewing Mirror The mirror can be set in the transmission chamber and allows control of the position of the sample for reflectance measurements. Item Order Code: A168-708

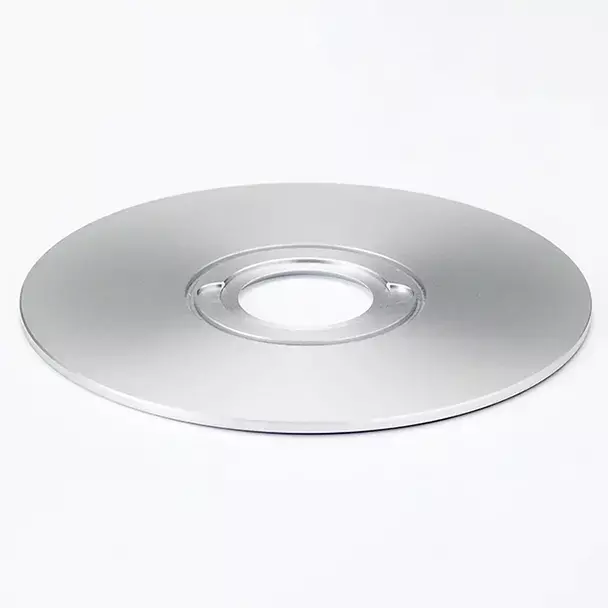

	CM-A203 Target Mask for tube cells Ǿ 45 mm Special Target Mask with a recess for precise positioning of the Tube Cells CM-A128, CM-30 and CM-50. Item Order Code: A168-709

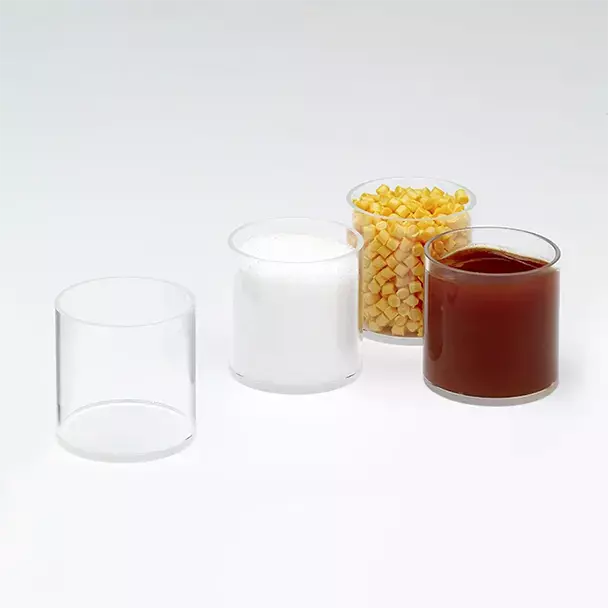

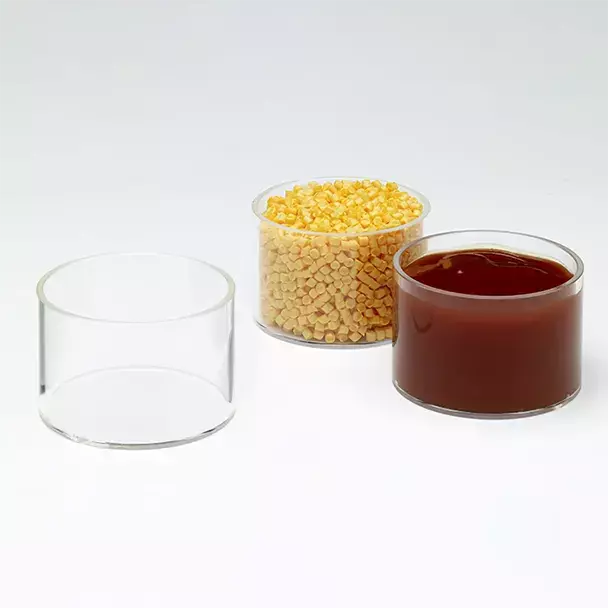

	CM-A128 Tube Cell Ǿ 45 x 17 mm depth The tube cell is made of optical glass with a diameter of 45 mm and provides a depth of 15 mm. The cell is suitable for reflectance measurements of opaque paste, powders, grains and granular materials. Fits to Target Mask CM-A203. Item Order Code: 1870-712
	CM-50 Tube Cell Ǿ 45 / 52 mm depth The tube cell is made of optical glass with a diameter of 45 mm and provides a depth of 50 mm. The cell is suitable for reflectance measurements of opaque and slightly transparent paste, powders, grains and granular materials. Fits to Target Mask CM-A203. Item Order Code: 1870-900

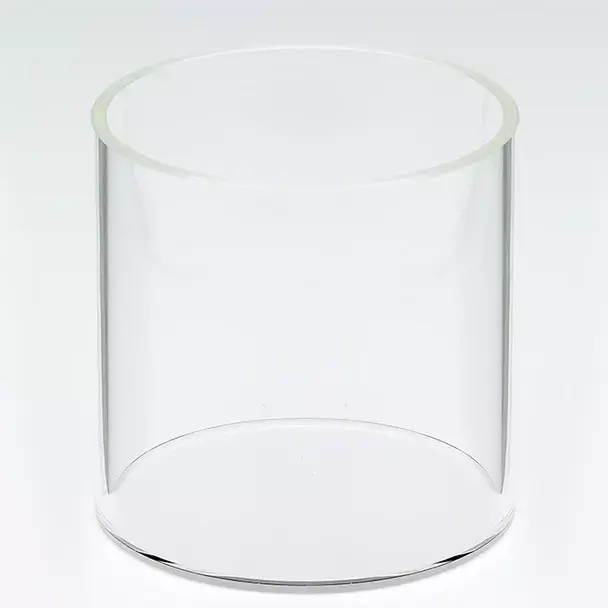

	CR-A502 Tube Cell Ǿ 60 / 40 mm depth The tube cell is made of optical glass with a diameter of 60 mm and provides a depth of 38 mm. The cell is suitable for reflectance measurements of opaque and very low transparent liquids, paste, powders, grains and granular materials. Due to the oversized diameter also suitable for specimens where edge loss effects occurs. Item Order Code: 9970-220
	CR-A506 Tube Cell Ǿ 60 / 60 mm depth The tube cell is made of optical glass with a diameter of 60 mm and provides a depth of 58 mm. The cell is suitable for reflectance measurements of opaque and slightly transparent liquids, paste, powders, grains and granular materials. Due to the oversized diameter also suitable for specimens where edge loss effects occurs. Item Order Code: B027166
	CR-A504 Tube Cell Ǿ 34 / 35 mm depth The tube cell is made of optical glass with a diameter of 34 mm and provides a depth of 33 mm. The cell is suitable for reflectance measurements of opaque and slightly transparent liquids, paste, powders, grains and granular materials. Due to the oversized diameter also suitable for specimens where edge loss effects occurs. Item Order Code: 9970-216
	CM-A210 White Calibration Plate White tile for manual white calibration (instead performing the calibration with the build in white standard of the CM-5). The White Calibration Plate CM-A210 includes a CD with the spectral calibration values and a software to load the calibration data from a PC to the CM-5. Item Order Code: A168-700
	CM-A212 Calibration Glass Ǿ 45mm Glass plate made of optical glass with the same optical properties as the bottom window of the Petri-Dish CM-A128. The Calibration Glass is recommended in case of manual tube cell calibration (instead performing the calibration with the build in white standard of the CM-5). Item Order Code: A168-716

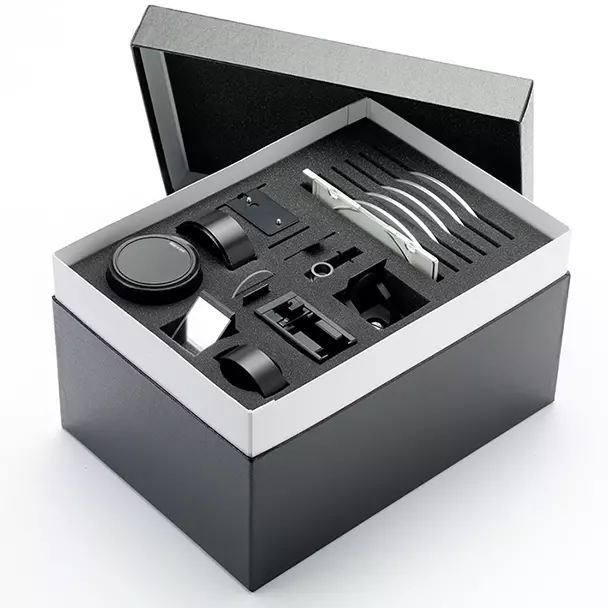

	CM-A193 Accessory Case For storage and protection of CM-5 accessories. Item Order Code: A168-603

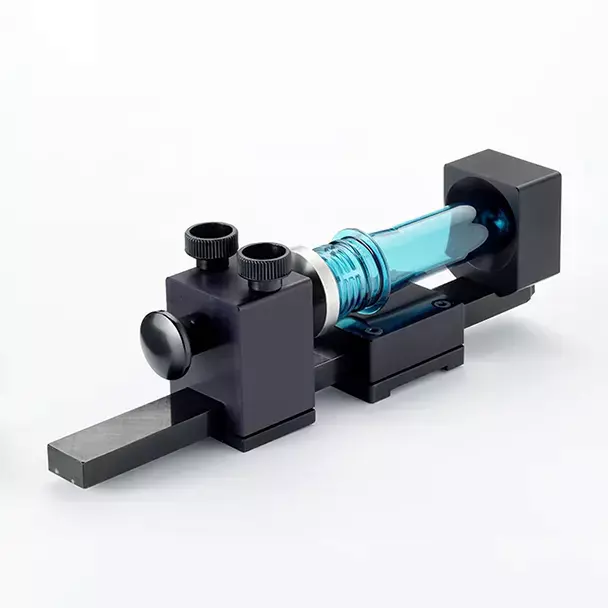

	CM-A520 PET Pre-Form Holder The PET-Pre-Form Holder CM-A520 allows a precise positioning of transparent Pre-forms in the transmission chamber of the instrument. The rail guide of the holder allows horizontal movements of the pre-form to define the area for the measurement. Item Order Code: 9970-216

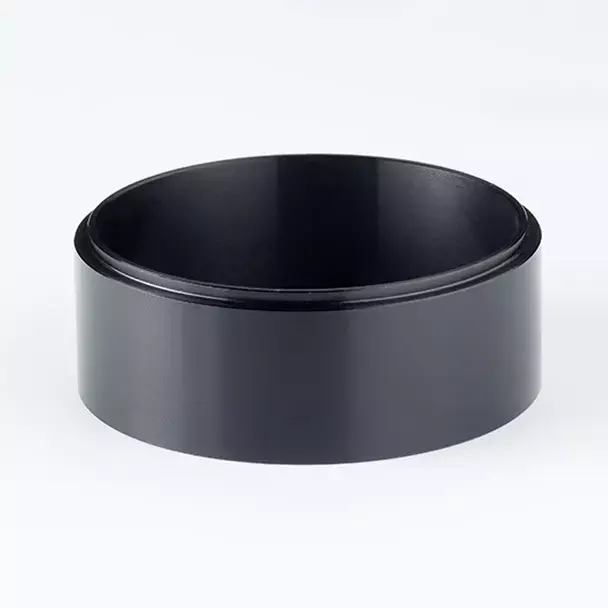

	CM-A519 Retaining Ring (for CR-A506 Tube Cell Ǿ 60mm) For precise and repeatable positioning of tube cells with 60 mm diameter. Item Order Code: B027165

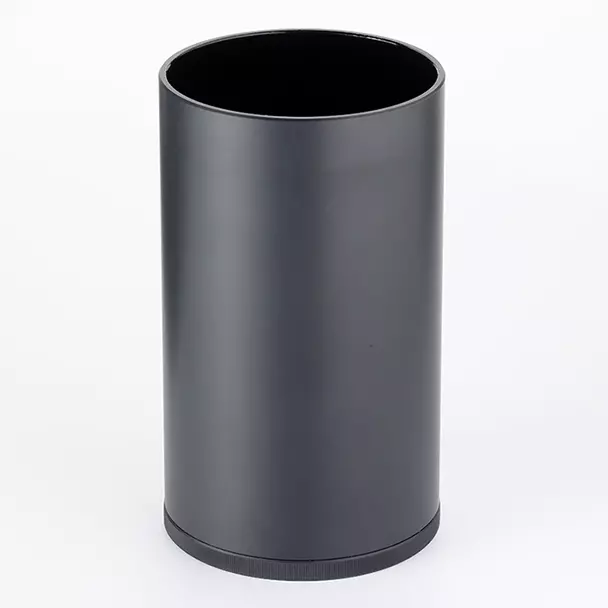

	CM-A124 Zero Calibration Box For precise zero calibration. The box prevents ambient light from entering the sensor during the calibration. Reduces the influence of light reflected by dust particle in air to a minimum. Item Order Code: 1870-704
	Thermo-Printer DPU-S245-01 Small and compact Thermo-Printer for immediately print out of measurement data. Item Order Code: B027168
	DPU-S245-01 Serial Connection Set The set consist of the serial data cable with special plug for the data terminal of the printer body DPU-S245-01 and a 9-Pin Gender Changer to clamp the serial data cable of the printer with the serial data terminal of the instrument. Item Order Code: B027169
	CM-A58 Printer Cable Serial Printer Cable with SUB-D9 plugs on both sides for connection between Thermo-Printer DPU-HS245 and instrument. Item Order Code: 1854-730

SpectraMagic™ NX2 Software voor kleurgegevens

SpectraMagic™NX2 is Konica Minolta's software voor digitale kleurgegevens, waarmee operators kleur kunnen meten, vergelijken, opslaan, analyseren en communiceren.

De software is voorzien van een QC-sjabloonsysteem dat helpt het meet- en rapportageproces te beheersen en de kans op operatorfouten te minimaliseren.

De gegevens worden gepresenteerd in een eenvoudig aanpasbaar sjabloonsysteem, zodat de nadruk ligt op bruikbare en bruikbare gegevens en rapportage.
