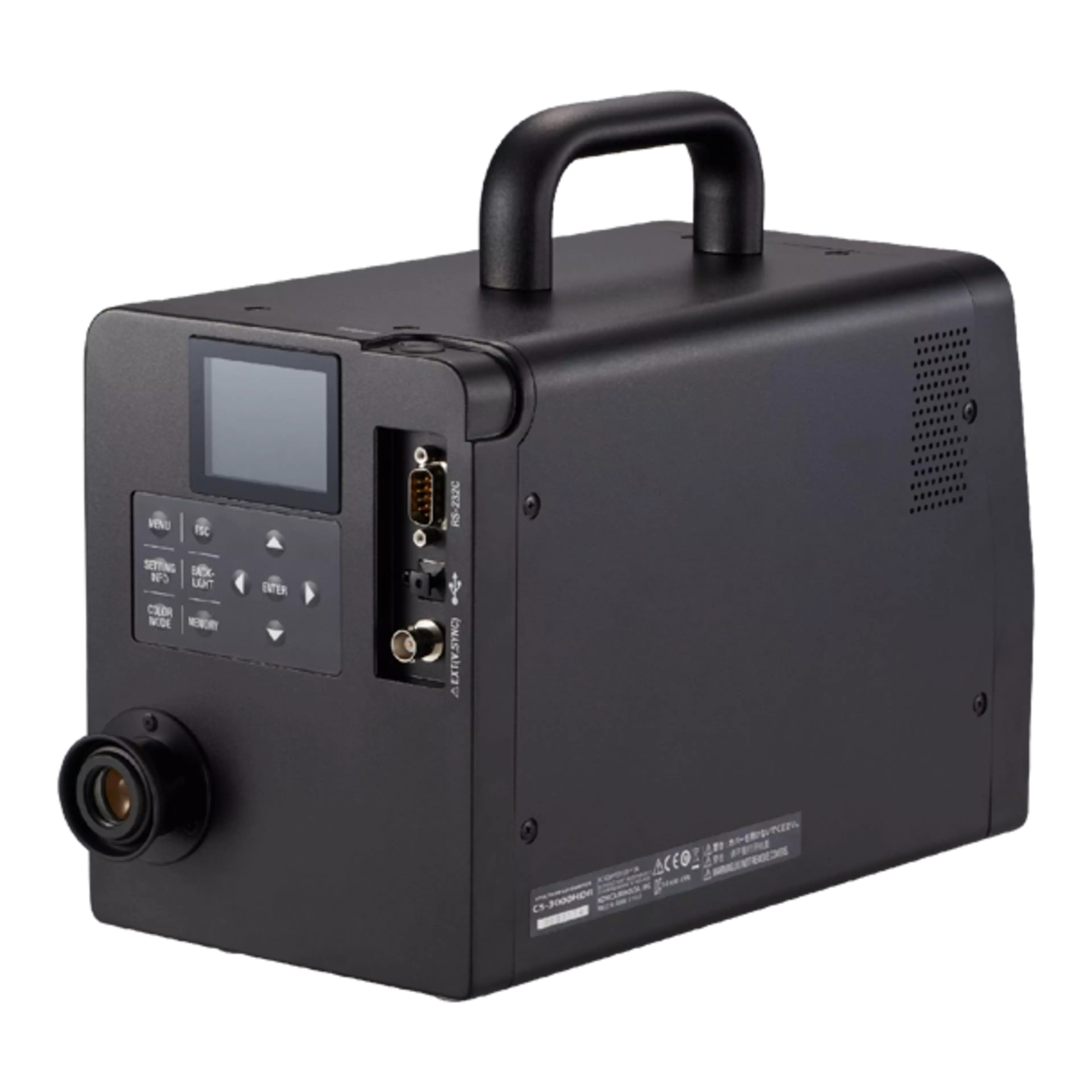

CS-3000

Le CS-3000 est un spectroradiomètre doté d'une vitesse de mesure rapide et d'une plage de luminance extrême pour répondre aux exigences des écrans HDR et des technologies émergentes. L'instrument a été conçu dans une optique d'automatisation et d'intégration pour convenir aux environnements de production ou de développement.

Fonctions de mélange des couleurs pour des écrans à gamut plus large afin de mieux reproduire la vision humaine selon CIE 170-2:2015
Données compatibles avec les mesures du CS-2000
Fonction intelligente « Dark function »
Fonction de détection/réglage de la fréquence d'émission
Changement d'angle de mesure télécommandé

Prendre contact

Spectroradiomètre moderne performant avec une vitesse de mesure, une précision et une plage de luminance améliorées

La production moderne d'écrans exige une technologie de mesure rapide et précise pour optimiser les temps de cycle et fournir des produits offrant une expérience client de haute qualité. Les équipes de développement et de production ont besoin d'instruments de mesure d'une précision accrue et d'une plage de mesure qui peuvent suivre les avancées de la technologie des écrans.

Les modèles CS-3000 et CS-3000 HDR ont été développés sur la base des retours d’expérience des fabricants d'écrans, qui recherchent de plus en plus des solutions de mesure automatisées, une précision accrue applicable à la technologie moderne des écrans au gamut élargis tels que les écrans HDR (High Dynamic Range).

CS-3000
Not Available	Not Available

Modèle				CS-3000HDR		CS-3000		CS-200Plus
Domaine spectrale				380 à 780 nm
Résolution spectrale				0.9 nm/pixel
Intervalle de sortie des données				1.0 nm
Justesse en longueur d'onde				±0,3 nm (lampe au mercure et au cadmium aux longueurs d'onde 435,8 nm, 546,1 nm, 643,8 nm)
Bande passante				inférieure à 5 nm (à mi-hauteur)
Angle de mesure				1°, 0.2°, 0.1°
Zone minimale mesurée	1°			Ø5 mm (Ø1 mm avec bonnette optionnelle)
	0.2°			Ø1 mm (Ø0.2 mm avec bonnette optionnelle)
	0.1°			Ø0.5 mm (Ø0.1 mm avec bonnette optionnelle)
Distance minimale de focalisation				350 mm (55 mm avec bonnette optionnelle)
Luminance minimale affichée				0.00002 cd/m2
Luminance spectrique minimale affichée				1.0 × 10–9 W/(sr·m2·nm)
Plage de luminance pour laquelle est garantie la précision (illuminant A)	1°			0.0001 à 100 000 cd/m2		0.0005 à 5 000 cd/m2		0.003 à 5 000 cd/m2
	0.2°			0.0025 à 2 500 000 cd/m2		0.0125 à 125 000 cd/m2		0.075 à 125 000 cd/m2
	0.1°			0.01 à 10 000 000 cd/m2		0.05 à 500 000 cd/m2		0.3 à 500 000 cd/m2
Luminance (illuminant A)	Précision*1			±5% (0.0001 à 0.0004 cd/m2)		±2%		±2%
	Précision*1			±2% (0.0004 à 10 000 000 cd/m2)		±2%		±2%
	Répétabilité (2σ)*2	1°	≥ 0.0001 cd/m2	5%		-		-
			≥ 0.0004 cd/m2	1,50%		1.5% (≥ 0.0005 cd/m2)		-
			≥ 0.001 cd/m2	0,70%		0,70%		-
			≥ 0.003 cd/m2	0,25%		0,25%		0,40%
			≥ 0.05 cd/m2	0,15%		0,15%		0.3% (≥ 0.05 cd/m2) 0.15% (≥ 0.1 cd/m2)
		0.2°	≥ 0.0025 cd/m2	5%		-		-
			≥ 0.01 cd/m2	1,50%		1.5% (≥ 0.0125 cd/m2)		-
			≥ 0.025 cd/m2	0,70%		0,70%		-
			≥ 0.075 cd/m2	0,25%		0,25%		0,40%
			≥ 1.25 cd/m2	0,15%		0,15%		0.3% (≥ 1.25 cd/m2) 0.15% (≥ 2.5 cd/m2)
		0.1°	≥ 0.01 cd/m2	5%		-		-
			≥ 0.04 cd/m2	1,50%		1.5% (≥ 0.05 cd/m2)		-
			≥ 0.1 cd/m2	0,70%		0,70%		-
			≥ 0.3 cd/m2	0,25%		0,25%		0,40%
			≥ 5 cd/m2	0,15%		0,15%		0.3% (≥ 5 cd/m2) 0.15% (≥ 10 cd/m2)
Chromaticité (illuminant A)	Précision*1	1°	≥ 0.001 cd/m2					x: ±0.003	y: ±0.003	(≥ 0.003 cd/m2)
				x: ±0.002	y: ±0.002	x: ±0.002	y: ±0.002	u’: ±0.0033	v’: ±0.0016	(≥ 0.003 cd/m2)
				u': ±0.0022	v': ±0.0011	u': ±0.0022	v': ±0.0011	x: ±0.002	y: ±0.002	(≥ 0.005 cd/m2)
								u’: ±0.0022	v’: ±0.0011	(≥ 0.005 cd/m2)
			≥ 0.05 cd/m2	x: ±0.0015	y: ±0.001	x: ±0.0015	y: ±0.001	x: ±0.0015	y: ±0.001
			≥ 0.05 cd/m2	u': ±0.0014	v': ±0.0006	u': ±0.0014	v': ±0.0006	u': ±0.0014	v': ±0.0006
		0.2°	≥ 0.025 cd/m2					x: ±0.003	y: ±0.003	(≥ 0.075 cd/m2)
				x: ±0.002	y: ±0.002	x: ±0.002	y: ±0.002	u’: ±0.0033	v’: ±0.0016	(≥ 0.075 cd/m2)
				u': ±0.0022	v': ±0.0011	u': ±0.0022	v': ±0.0011	x: ±0.002	y: ±0.002	(≥ 0.125 cd/m2)
								u’: ±0.0022	v’: ±0.0011	(≥ 0.125 cd/m2)
			≥ 1.25 cd/m2	x: ±0.0015	y: ±0.001	x: ±0.0015	y: ±0.001	x: ±0.0015	y: ±0.001
			≥ 1.25 cd/m2	u': ±0.0014	v': ±0.0006	u': ±0.0014	v': ±0.0006	u': ±0.0014	v': ±0.0006
		0.1°	≥ 0.1 cd/m2					x: ±0.003	y: ±0.003	(≥ 0.3 cd/m2)
				x: ±0.002	y: ±0.002	x: ±0.002	y: ±0.002	u’: ±0.0033	v’: ±0.0016	(≥ 0.3 cd/m2)
				u': ±0.0022	v': ±0.0011	u': ±0.0022	v': ±0.0011	x: ±0.002	y: ±0.002	(≥ 0.5 cd/m2)
								u’: ±0.0022	v’: ±0.0011	(≥ 0.5 cd/m2)
			≥ 5 cd/m2	x: ±0.0015	y: ±0.001	x: ±0.0015	y: ±0.001	x: ±0.0015	y: ±0.001
			≥ 5 cd/m2	u': ±0.0014	v': ±0.0006	u': ±0.0014	v': ±0.0006	u': ±0.0014	v': ±0.0006
	Répétabilité (2σ)*2	1°	≥ 0.001 cd/m2	x: 0.0030	y: 0.0035	x: 0.0030	y: 0.0035	-
			≥ 0.001 cd/m2	u': 0.0024	v': 0.0014	u': 0.0024	v': 0.0014
			≥ 0.003 cd/m2					x: 0.002	y: 0.002
				x: 0.0010	y: 0.0015	x: 0.0010	y: 0.0015	u': 0.0016	v': 0.0008
				u': 0.0009	v': 0.0006	u': 0.0009	v': 0.0006	x: 0.001	y: 0.001	(≥ 0.005 cd/m2)
								u’: 0.0008	v’: 0.0004	(≥ 0.005 cd/m2)
			≥ 0.1 cd/m2	x: 0.0006	y: 0.0006	x: 0.0006	y: 0.0006	x: 0.0006	y: 0.0006
			≥ 0.1 cd/m2	u': 0.0005	v': 0.0002	u': 0.0005	v': 0.0002	u': 0.0005	v': 0.0002
			≥ 0.2 cd/m2	x: 0.0004	y: 0.0004	x: 0.0004	y: 0.0004	x: 0.0004	y: 0.0004
			≥ 0.2 cd/m2	u': 0.0003	v': 0.0002	u': 0.0003	v': 0.0002	u': 0.0003	v': 0.0002
		0.2°	≥ 0.025 cd/m2	x: 0.0030	y: 0.0035	x: 0.0030	y: 0.0035	-
			≥ 0.025 cd/m2	u': 0.0024	v': 0.0014	u': 0.0024	v': 0.0014
			≥ 0.075 cd/m2					x: 0.002	y: 0.002
				x: 0.0010	y: 0.0015	x: 0.0010	y: 0.0015	u': 0.0016	v': 0.0008
				u': 0.0009	v': 0.0006	u': 0.0009	v': 0.0006	x: 0.001	y: 0.001	(≥ 0.125 cd/m2)
								u’: 0.0008	v’: 0.0004	(≥ 0.125 cd/m2)
			≥ 2.5 cd/m2	x: 0.0006	y: 0.0006	x: 0.0006	y: 0.0006	x: 0.0006	y: 0.0006
			≥ 2.5 cd/m2	u': 0.0005	v': 0.0002	u': 0.0005	v': 0.0002	u': 0.0005	v': 0.0002
			≥ 5 cd/m2	x: 0.0004	y: 0.0004	x: 0.0004	y: 0.0004	x: 0.0004	y: 0.0004
			≥ 5 cd/m2	u': 0.0003	v': 0.0002	u': 0.0003	v': 0.0002	u': 0.0003	v': 0.0002
		0.1°	≥ 0.1 cd/m2	x: 0.0030	y: 0.0035	x: 0.0030	y: 0.0035	-
			≥ 0.1 cd/m2	u': 0.0024	v': 0.0014	u': 0.0024	v': 0.0014
			≥ 0.3 cd/m2					x: 0.002	y: 0.002
				x: 0.0010	y: 0.0015	x: 0.0010	y: 0.0015	u': 0.0016	v': 0.0008
				u': 0.0009	v': 0.0006	u': 0.0009	v': 0.0006	x: 0.001	y: 0.001	(≥ 0.5 cd/m2)
								u’: 0.0008	v’: 0.0004	(≥ 0.5 cd/m2)
			≥ 10 cd/m2	x: 0.0006	y: 0.0006	x: 0.0006	y: 0.0006	x: 0.0006	y: 0.0006
			≥ 10 cd/m2	u': 0.0005	v': 0.0002	u': 0.0005	v': 0.0002	u': 0.0005	v': 0.0002
			≥ 20 cd/m2	x: 0.0004	y: 0.0004	x: 0.0004	y: 0.0004	x: 0.0004	y: 0.0004
			≥ 20 cd/m2	u': 0.0003	v': 0.0002	u': 0.0003	v': 0.0002	u': 0.0003	v': 0.0002
Erreur de polarisation				2% max. (400 à 780 nm), angle de 1° ; 3% max. (400 à 780 nm), angle de 0.2° ou 0.1°
Temps d'intégration				0.005 à 92 secondes (mode Normal)				0.005 à 120 secondes (mode Normal)
Temps d'intégration				0.005 à 16 secondes (mode Fast)				0.005 à 16 secondes (mode Fast)
Durée de la mesure	Autonome			De 1 seconde ou moins(mode Manuel) à approx. 190 secondes (mode Normal) ou approx. 242 secondes (mode Manuel)				De 1 seconde ou moins (mode Manuel) à approx. 242 seconds (mode Normal ou Manuel)
Durée de la mesure	En connexion*3			CS-3000HDR, CS-3000: Approx. 0.07 second CS-2000Plus: Approx. 0.08 second (when Manual mode, 33.333 ms and Intelligent Dark function are set)
Expression des résultats				Lvxy, Lvu’v’, LvTΔuv, XYZ, graphe spectral, longueur d'onde dominante, pureté d'excitation
Fonctions de mélange des couleurs				Champ de vision 2°, champ de vision 10°, CIE 170-2:2015 (2°, 10°), fonctions de mélange des couleurs spécifiées personnalisées (prises en charge par le logiciel de mesure)
Fonction de détection/réglage de la fréquence de balayage				Oui				Non
Changement de l'angle de mesure				Télécommandé électriquement				Manuel
Interfaces				USB 2.0; RS-232C
Conditions d'utilisation				5 à 30°C (humidité relative inférieure à 80%, sans condensation)				5 à 35°C (humidité relative inférieure à 80%, sans condensation)
Conditions de stockage				0 à 35°C (humidité relative inférieure à 80%, sans condensation)
Alimentation				Adaptateur secteur spécifique(100 à 240 V, 50/60 Hz)
Puissance consommée				Approx. 20 W
Dimensions				158 × 262 × 392 (L × H × P) mm
Poids				Approx. 7.0 kg

NB:

Les spécifications peuvent être modifiées sans préavis.
Les noms de sociétés et de produits sont des marques commerciales ou des marques déposées de leurs sociétés respectives.
Pour toute question concernant les spécifications, veuillez contacter votre représentant Konica Minolta.

Fonctionnalités

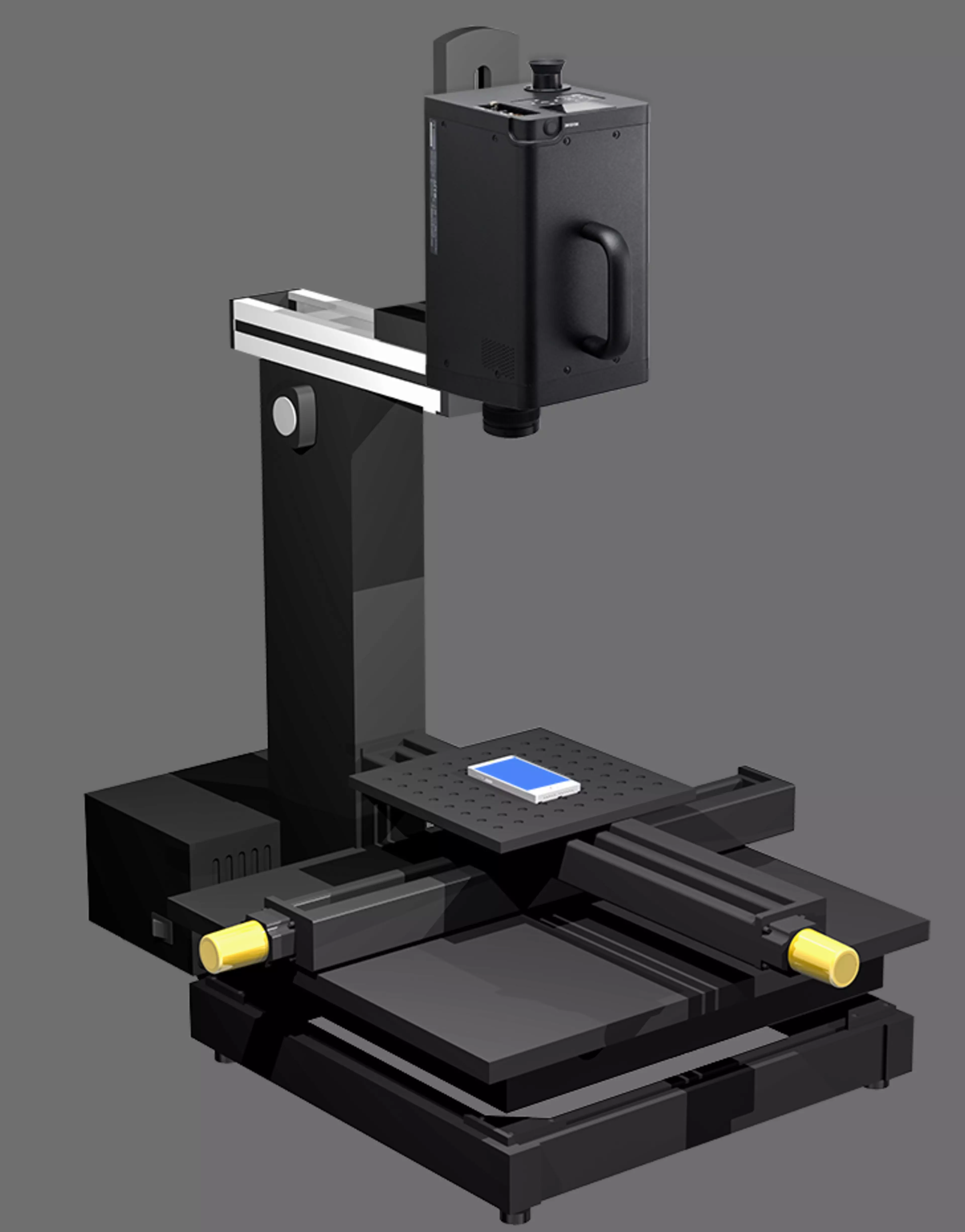

Le CS-3000 est extrêmement polyvalent, s'adaptant parfaitement à une installation verticale, avec une fonction de verrouillage de la mise au point et une conception qui minimise les différences de valeurs mesurées dues à l'orientation de l'équipement. L'instrument a été conçu en pensant à l'intégration système et à l'automatisation, et peut facilement être connecté à un adaptateur CCD (monture C). Des filtres de densité neutre et des données de calibrage sont disponibles pour des mesures allant jusqu'à 500 000 cd/m2 (angle de mesure de 1°).

En plus des applications couramment mesurées par son prédécesseur (CS-2000/CS-2000A), telles que les écrans de télévision et de smartphone, la conception de mesure à haute sensibilité et faible bruit du CS-3000 permet des mesures rapides et précises utilisant de petits angles de mesure pour des applications telles que les micro-écrans.

Commutation de l'angle de mesure télécommandé :1°, 0,2°, 0,1° (CS-3000, CS-3000 HDR)

L'angle de mesure peut être commuté vers la taille requise et géré électroniquement par le dispositif pour prendre en charge un fonctionnement télécommandé dans un environnement de mesure entièrement automatisé.

Réduction du temps de mesure

Les séquences de mesures à faible luminance telles que la mesure du gamma d’un écran, la mesure d'uniformité à faible luminance et la mesure I-V-L du matériau de l'écran sont des tâches courantes mais chronophages avec un spectroradiomètre traditionnel prenant parfois plusieurs heures pour être achevées.

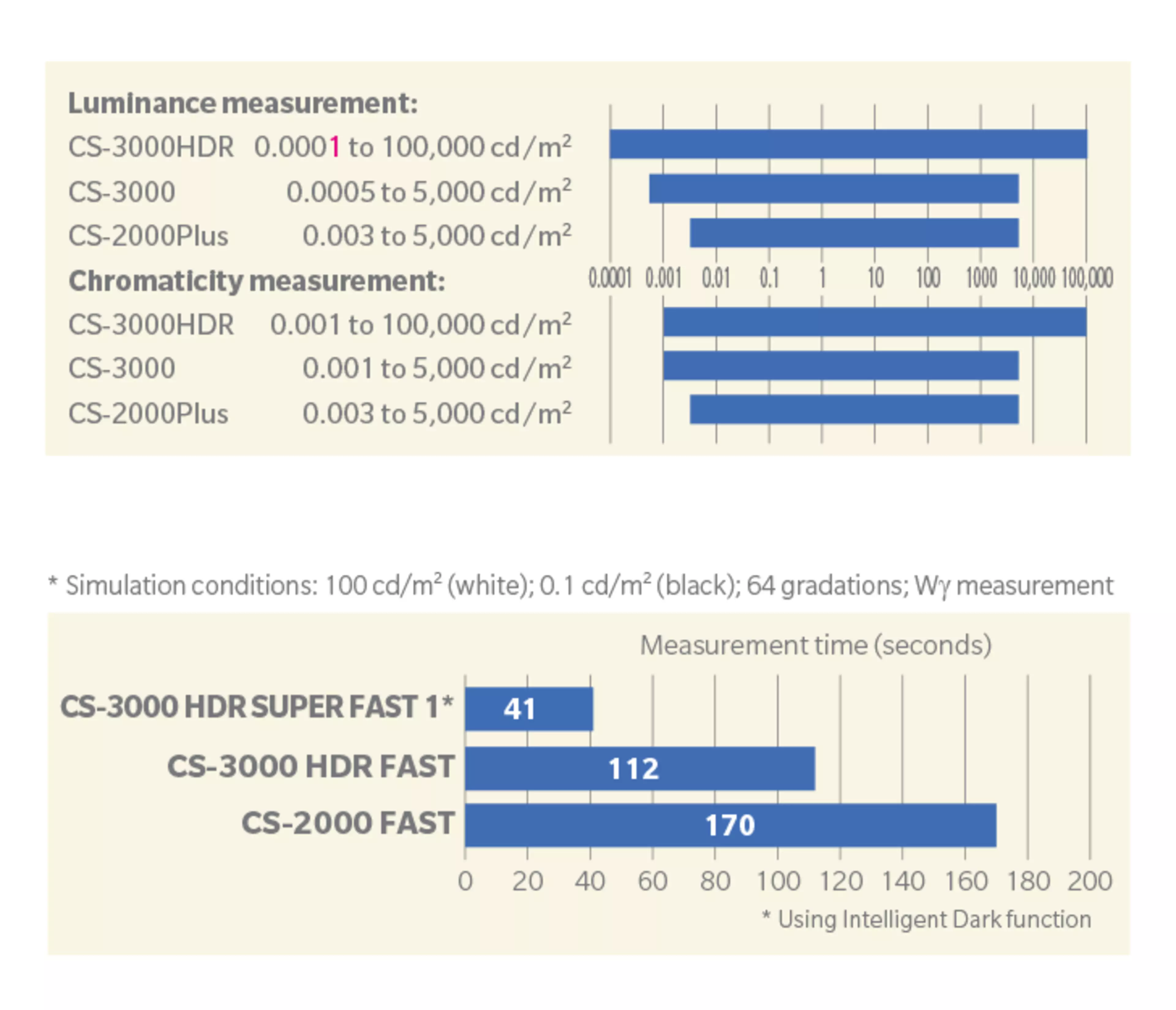

Les modèles CS-3000 peuvent mesurer beaucoup plus rapidement. Par exemple, la mesure du gamma peut être menée à terme en moins de 25%* du temps nécessaire avec un équipement conventionnel.

* Simulation conditions: 100 cd/m2 (white); 0.1 cd/m2 (black); 64 gradations; Wγ measurement

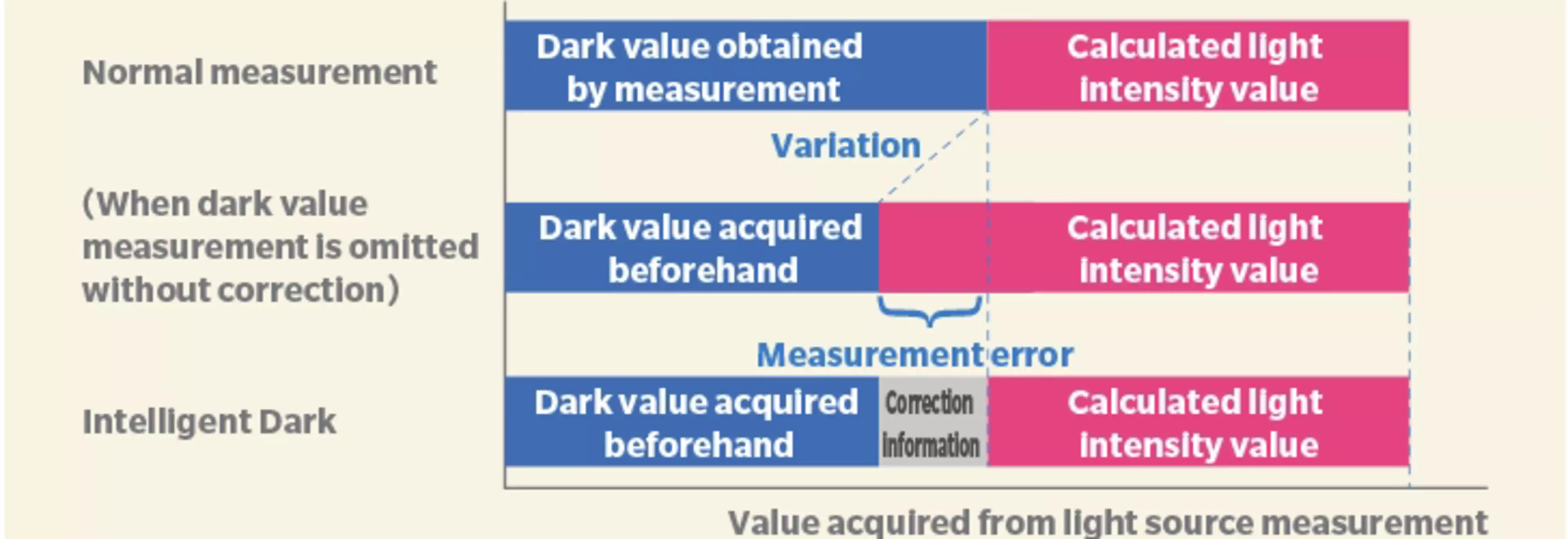

Fonction intelligente « Dark function »

Une précision optimale peut être obtenue en mesurant simultanément la source lumineuse et le bruitage (le « courant sombre ») de chaque point, et en utilisant cette mesure de bruit pour compenser.

La mesure de la valeur du bruit est parfois omise pour réduire le temps de mesure, mais ces valeurs de bruit peuvent varier avec le temps ou par rapport à d'autres variables. Cela permet de gagner du temps, mais réduit la précision de la mesure.

La fonction Dark function du CS-3000 mesure le bruit puis utilise les informations pour corriger la variation, permettant ainsi une mesure plus rapide tout en préservant une grande précision sans avoir besoin de mesurer le courant sombre.

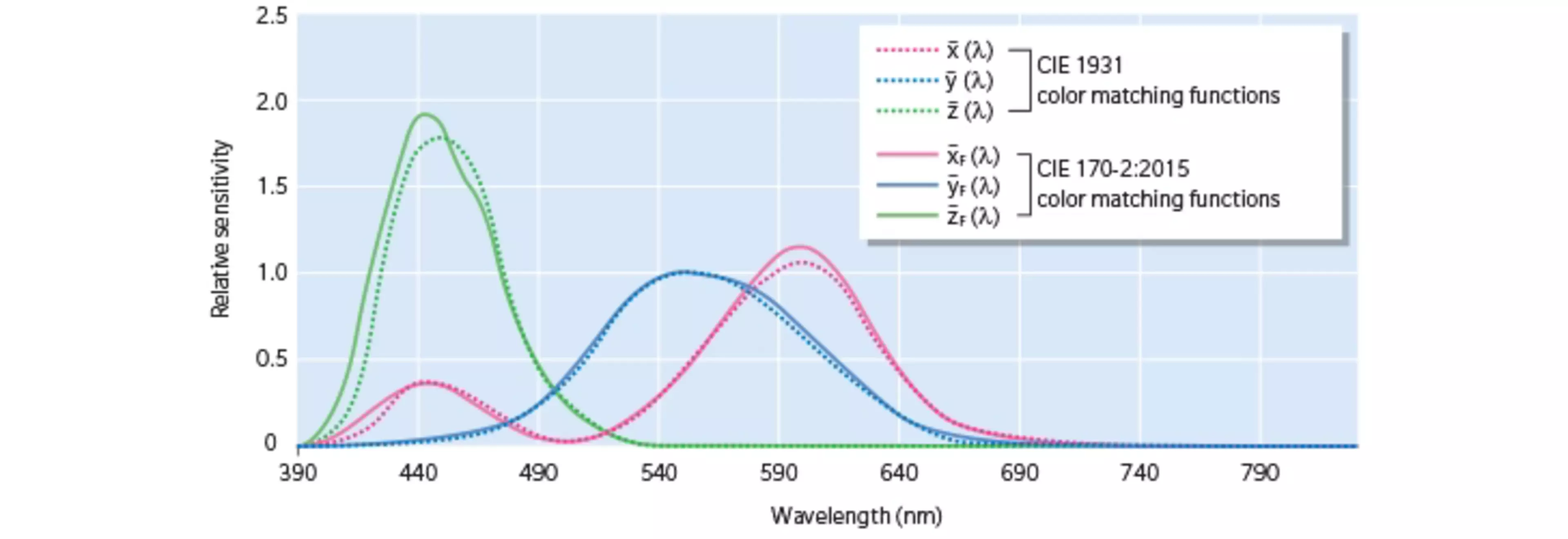

Fonctions de mélange CIE 170-2:2015

Lors de la mesure d'un écran au gamut de couleurs étendu, l'utilisation des fonctions de mélange des couleurs CIE 170-2:2015 devrait générer des résultats reproduisant plus fidèlement l'expérience visuelle humaine.

Fonction de détection/réglage de la fréquence d'émission (CS-3000, CS-3000 HDR)

Le CS-3000 synchronise les décalages entre le temps d'intégration des mesures et la fréquence d'émission qui pourraient réduire la répétabilité. Cette fonction évite ces décalages sans accroitre le temps de mesure.

Filtre neutre CS-A40 (1/10)

Plage de mesure de luminance avec le CS-A40 fixé sur le spectroradiomètre : de 0,005 à 50 000 cd/m² (lorsque le CS-3000 est réglé sur l’angle de mesure de 1°).

Code :

Filtre neutre CS-A41 (1/100)

Plage de mesure de luminance avec le CS-A41 fixé sur le spectroradiomètre : de 0,05 à 500 000 cd/m² (lorsque le CS-3000 est réglé sur l’angle de mesure de 1°).

Code :

Adaptateur CS-A36 pour appareil photo / caméra CCD

Adaptateur se fixant sur l’oculaire du spectroradiomètre permettant de fixer un appareil photo / une caméra CCD (monture type C).

Code :

CS-A43 Adaptateur d'éclairement

Adaptateur se fixant sur l’objectif permettant de réaliser des mesures d’éclairement (unité Lux). Il permet aussi d’effectuer des mesures d’éclairement énergétique spectrique (unité W/m².nm).

Plage de mesure du CS-3000 (avec le CS-3000 HDR, source lumineuse A) :

1° : 0,01 à 1 400 000 lx

0,2° : 0,25 à 35 000 000 lx

0,1° : 1 à 140 000 000 lx

Code :

Bonnette d’approche CS-A42

Lentille se fixant sur l’objectif du spectroradiomètre pour réduire la taille du spot de mesure.

Taille de la zone mesurée (à la distance minimum de 55,0mm) :

1° : 1,00 mm

0,2° : 0,20 mm

0,1° : 0,10 mm

Code :
