CM-3630A

Ein vertikal ausgerichtetes Spektralphotometer, das den in der Zellstoff- und Papierindustrie verwendeten ISO-Normen entspricht, einschließlich ISO 2469 und ISO 2470. Das Gerät verfügt über ein numerisches UV-Kontrollsystem, das den Prozess der Kalibrierung und Messung von Farbe, Weißgrad und Vergilbung vereinfacht.

Stationäres Spektralphotometer mit vertikaler Ausrichtung
Wellenlängenbereich 360-740nm
d:0° Kugelgeometrie nach ISO 2469 & ISO 2470
Messung in Reflexion
2 Mess-/Beleuchtungsflächen MAV (8mm) / LAV (30mm)

Paylaş:

Stationäres Spektralphotometer mit numerisches UV-Kontrollsystem für die Papier Industrie

Hart umkämpfte Märkte, wie die Papier-, Zellstoff- und Zelluloseindustrie, erfordern eine durchgängige Verpflichtung zu höchster Qualität.

Mit dem hochmodernen Spektralphotometer CM-3630A von Konica Minolta und der speziellen Software PaperManager zur Steuerung der Papierproduktion, können Sie die Produktion jederzeit präzise überwachen. Entwickelt, um die optischen Eigenschaften von Zellstoff und Papier während des gesamten Produktionsprozesses im Auge zu behalten, misst das für ISO 2469 und ISO 2470 konforme CM-3630A Helligkeit, Opazität, Fluoreszenz, Farbe, Weißgrad und Farbton in voller Übereinstimmung mit mehreren internationalen und nationalen Normen wie ISO, SCAN, DIN, TAPPI, CPPA und AFNOR.

Der numerische UV-Abgleich (NUVC) macht die Kalibrierung und Einstellung von Weißgrad und Farbton zu einem schnellen und einfachen Verfahren. Tatsächlich ist Ihr Gerät in nur wenigen Sekunden perfekt kalibriert, viel schneller als bei herkömmlichen Geräten. Da alles numerisch erfolgt und die Zahl der beweglichen Teile erheblich reduziert wurde, ist das Gerät nahezu wartungsfrei.

Modell	CM-3630
Messgeometrie	Reflexion: d:0° (diffuse Beleuchtung/0° Beobachtung). LAV-Setup entspricht den Standards ISO 2469, JIS P8148, DIN 53145-1 und DIN 53145-2.
Sensor	Silizium-Photodiodenzeile (2 x 40 Elemente) / Beugungsgitter
Wellenlängen-Bereich	360 nm bis 740 nm
Wellenlängen-Intervall	10 nm
Messbereich	0 bis 200%; Auflösung: 0,01%
Lichtquelle	Xenon Blitzlampen (3 Stück)
Messzeit	ca. 1,5 Sekunden
Mindestzeitabstand zwischen zwei Messungen	Ca. 2 Sekunden (UV 100%) Ca. 3 Sekunden (UV 0%/UV adjusted)
Mess-/Beleuchtungsfläche	LAV: ø 30/34 mm MAV: ø 8/11 mm
Geräteübereinstimmung	Mittelwert ΔE*ab 0.20 (12 BCRA Serie II Keramikkacheln verglichen mit Mastergerät unter Konica Minolta Kalibrierbedingungen)
Reproduzierbarkeit	Spektrale Reflexion: Standardabweichung kleiner 0,1% Farbmetrisch: Standardabweichung kleiner ΔE*ab 0,02 (Bedingungen: Weißkalibrierkachel, 30 Messungen im Abstand von je 10 Sekunden)
UV Abgleich	100% / 0% / Angepasst 400 nm und 420 nm UV-Sperrfilter (NUVC: numerischer UV-Abgleich, keine mechanische Filterbewegung erforderlich)
Probenbetrachtung	Mittels eingebauter Kamera; Software (nicht im Lieferumfang enthalten) erforderlich
Schnittstelle	USB 2.0 Full Speed
Stromversorgung	Spezieller Netzadapter
Abmessungen (B x H x T)	300 × 612 × 315 mm
Gewicht	16 kg
Zulässige Umgebungsbedingungen (Betrieb)	13 bis 33°C, relative Luftfeuchtigkeit 80% oder niedriger (bei 35°C, keine Kondensation)

Für Anwendungen in der Papierindustrie wird eine Kalibrierung des Messgerätes mit Referenzstandards ISO Level 3 (IR3) empfohlen, die von RISE, Schweden vertrieben werden.

NB:

Änderungen der technischen Daten und des Aussehens bleiben vorbehalten.
irmennamen und Produktnamen sind eingetragene Warenzeichen oder Warenzeichen von Konica Minolta, Inc.
Bei Fragen zu den technischen Daten kontaktieren Sie Ihren lokalen Konica Minolta Vertrieb

Funktionen

d:0° -Kugelgeometrie mit 30mm Messapertur

Papierfarbe messen In voller Übereinstimmung mit allen relevanten internationalen Standards wie ISO, SCAN, DIN, TAPPI, CPPA und AFNOR.

Kompatibel mit den Messdaten des CM-3630

Alle Nutzer des Vorgängers CM-3630 können ihre Messdaten-Historie ohne Übergangsprobleme nutzen können.

Kameravorschau

Die integrierte Kamera, welche durch externe Software angesteuert werden kann ermöglicht einfache Positionierung in Echtzeit, um kleine Proben mit Mustern oder inhomogenen Oberflächen zu positionieren.

Zusätzlicher kleiner Messbereich

Auch kleine Proben oder gedruckte Proben mit Mustern können analysiert werden, Die Effizienz, um alle Anforderungen in der Lieferkette und darüber hinaus zu erfüllen.

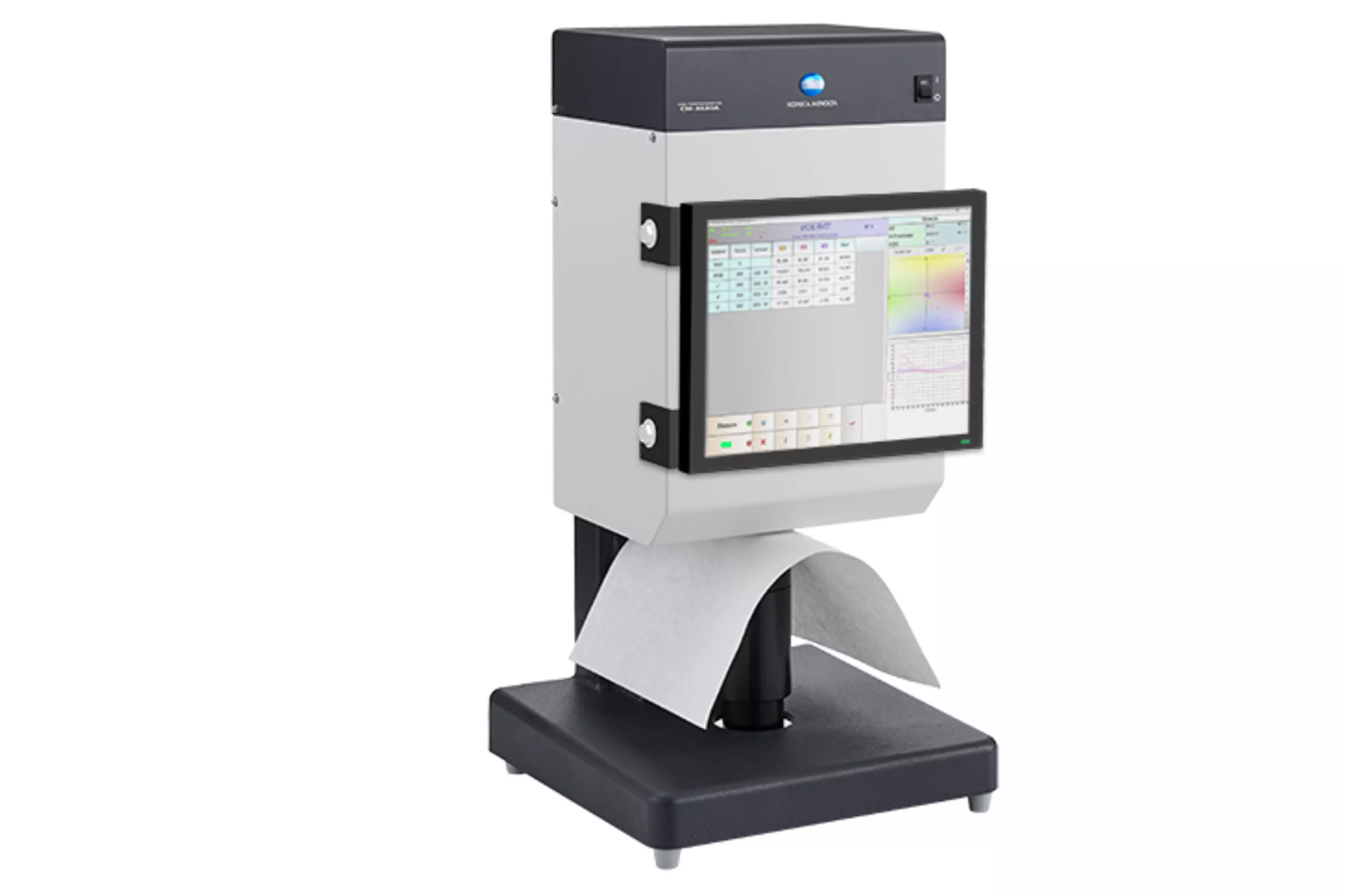

Autarker Standalone-Einsatz per Windows-Tablet

Mithilfe der USB-Schnittstelle und der seitlichen Halterungen kann das CM3630A zusammen mit der optionalen PaperManager Software als ein Touchscreen-fähiges, eigenständiges System mit minimalem Platzbedarf verwendet werden

Opazitätsvorrichtung CM-A134

Die Opazitätsvorrichtung CM-A134 ist auf einer Seite mit einer Weißkachel und auf der Gegenseite mit einer schwarzen Vertiefung ausgestattet. Sie ermöglicht schnelle und präzise Opazitätsmessungen von Papier, Folien und ähnlichen Materialien. Die Opazitätsvorrichtung lässt sich einfach und ohne Werkzeuge befestigen und wieder lösen und kann dank des drehbaren Probenhalters auch Reflexionsmessung dünner Messproben verwendet werden.

Bestellnummer: 1869-714

Vorrichtung für pulverförmige Proben CM-A510

Die Vorrichtung CM-A510 kann Petrischalen mit einem Durchmesser von 40 oder 45 mm aufnehmen und ermöglicht eine Messung von Pulvern oder Körnern ohne Glasabdeckung zwischen Messprobe und Messblende. Sie ist auch für Presstabletten mit einem Durchmesser von 40 mm geeignet.

Bestellnummer: 9970273

Schwarze Glaskachel CM-A511

Schwarze Hochglanz-Glaskachel mit hoher Absorption. Auf Grund der großen Langzeitstabilität hervorragend als Hintergrundstandard geeignet.

Bestellnummer: 9970-1109

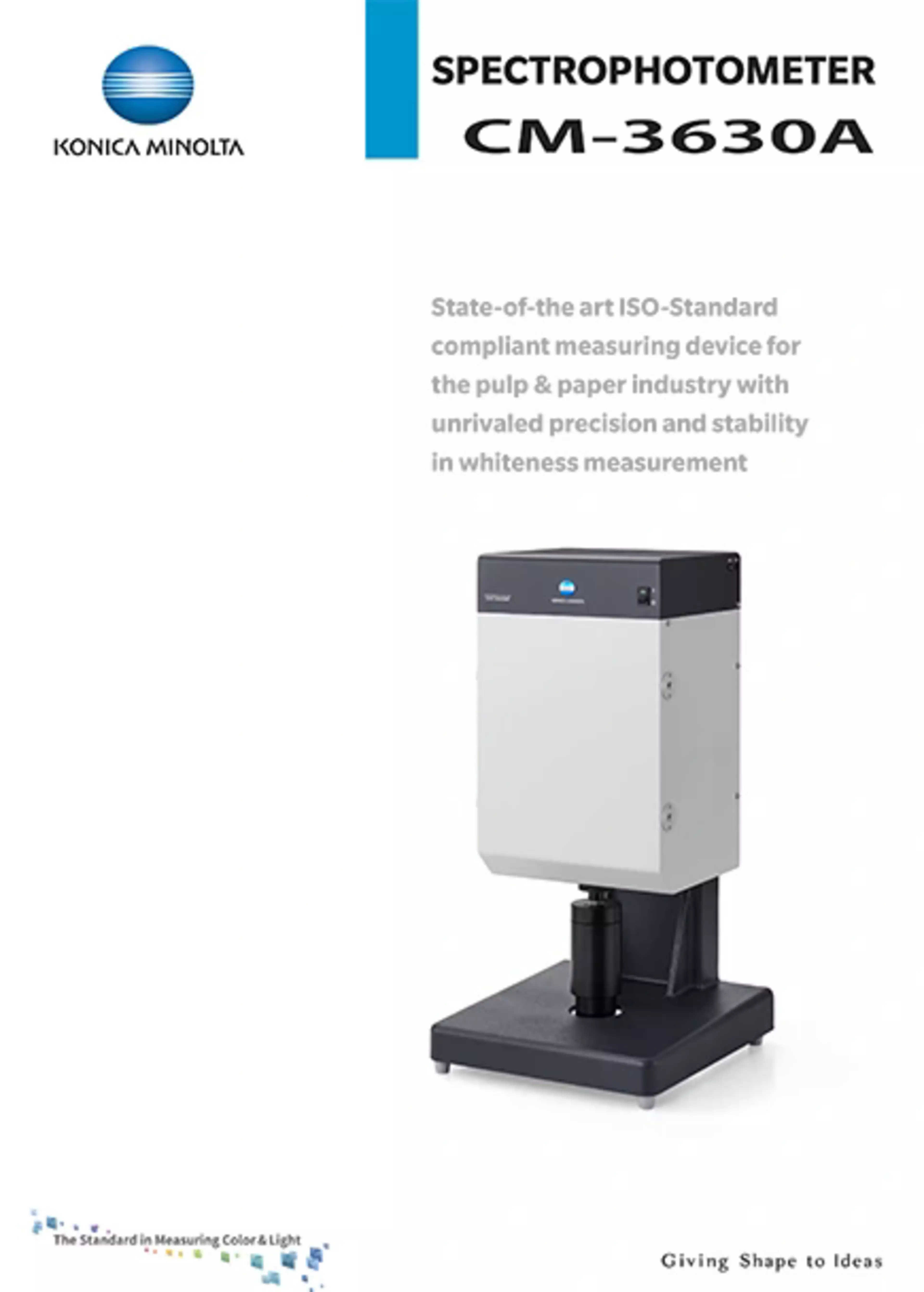

Broschüre CM-3630A

Spektralphotometer speziell für die Zellstoff- und Papierindustrie

Herunterladen

Paper Manager Software

Dongle-geschützt
Kompatibel mit WINDOWS™ 7, 8 und 10
Taktiler Bildschirm konform
Messungen können in einer Datenbank gespeichert werden
Benutzerprofile können für eine einfache Nutzung und Produktionsverwaltung erstellt werden
UV-Kalibrierung für CIE-Weißgrad und Farbton, ISO-Helligkeit und Spektralprofildaten
Berechnet Rx, Ry, Rz, XYZ, Yxy, CIELAB und HunterLab Farbwerte
CIE-Weißgrad und Farbton sowie ISO-Helligkeit R457 (TAPPI)
Misst Opazität und Transparenz
Berechnung der Absorptions- und Streuungskoeffizienten

PaperManager in Kombination mit dem Spektralphotometer CM-3630A und d:0 Geometrie ist eine Lösung, die den folgenden internationalen Normen entspricht:

ISO 2469 : Reflexionsgrad

ISO 2470 : ISO Helligkeit

ISO 2471 : Opazität

ISO 3688 : Zellstoffe, ISO Helligkeit

ISO 5631-1 : Bestimmung der Farbe C/2°

ISO 5631-2 : Bestimmung der Farbe D65/10°

ISO 5631-3 : Bestimmung der Farbe D50/2°

ISO 9416 : Lichtstreuung und Absorptionskoeffizient

ISO 11475 : CIE Weißgrad

ISO 11476 : Weißheitsgrad in Innenräumen

ISO 12625-7 (Juli 2014): Helligkeit und Farbe D65/10 (Außenbeleuchtung)

ISO 12625-15 (April 2015): Helligkeit und Farbe C/2° (Innenbeleuchtung)
