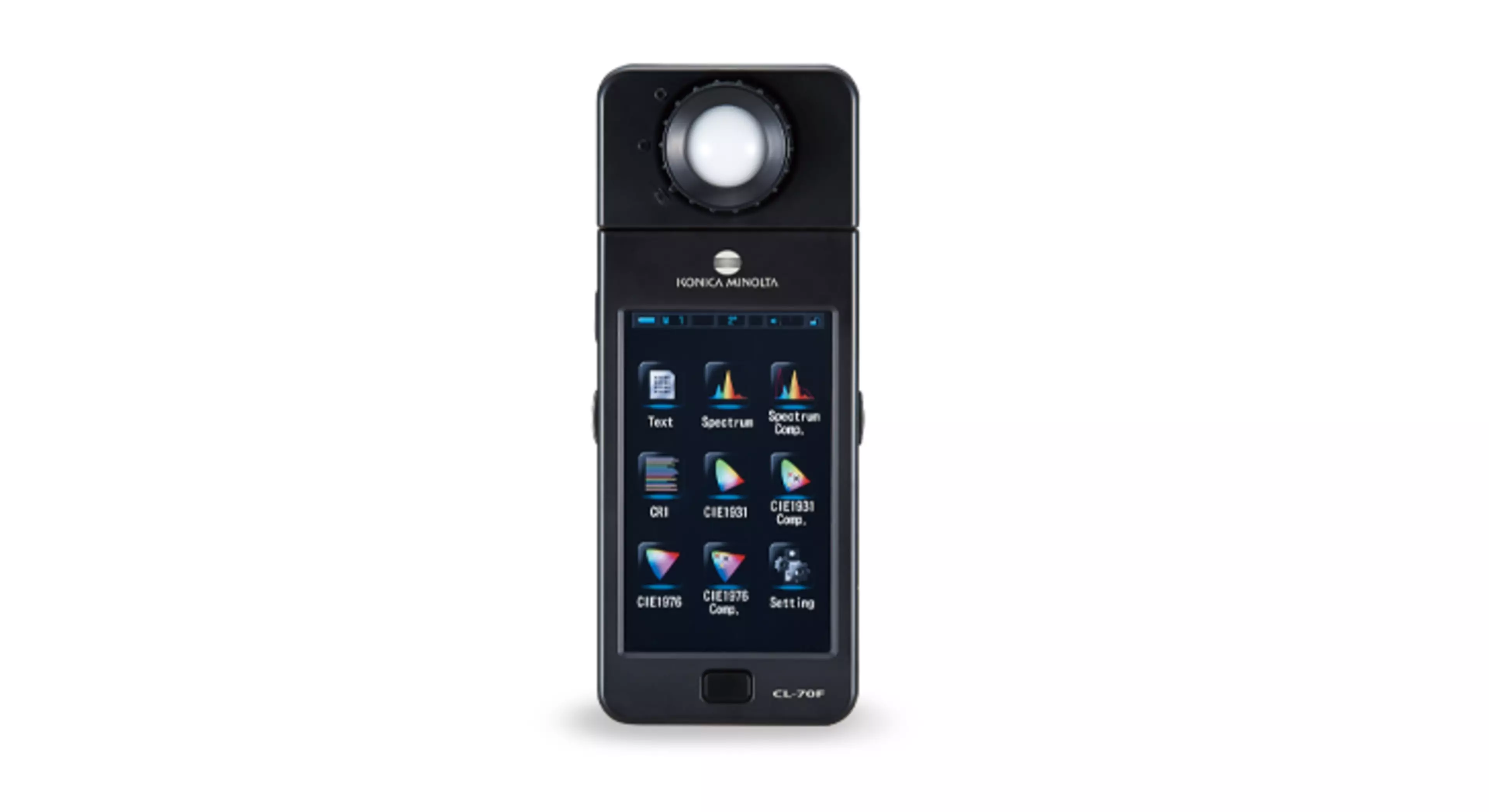

CL-70F

Kompaktowy, łatwy w użyciu przyrząd do pomiaru źródeł światła, w tym oświetlenia LED i EL. Wykonuje pomiary: współczynnika oddawania barwy (CRI - Color Rendering Index), charakterystyki widmowej z podaniem położenia piku, dominującej długości fali, wartości trójchromatycznych, chromatyczności, najbliższej temperatury barwowej, czystości wzbudzenia, natężenia oświetlenia i wartości różnicowych.

Miernik natężenia oświetlenia CRI do pomiaru barwy i natężenia oświetlenia źródeł światła
Zakres widmowy 380 - 780 nm
Dane wyjściowe: CRI, Tristimulus, dominująca długość fali, czystość wzbudzenia, skorelowana temperatura barwowa
Zgodność z normą DIN 5032 część 7 klasa C

Skontaktuj się z nami

Udostępnij:

Atrakcyjne cenowo rozwiązanie do pomiarów barwy i natężenia oświetlenia źródeł światła

Miernik natężenia oświetlenia CRI, CL-70F, to kompaktowy, lekki, ręczny przyrząd do pomiaru barwy i natężenia światła (w tym charakterystyki nowoczesnych źródeł światła LED i EL). Dane pomiarowe wyświetlane są w postaci współczynnika CRI, wartości trójchromatycznych, natężenia oświetlenia, chromatyczności, dominującej długości fali, czystości wzbudzenia, najbliższej temperatury barwowej i wartości różnicowych względem wzorca.

Przyrząd CL-70F może być stosowany z kablem synchronizacji lampy błyskowej w celu dokonywania pomiarów widmowych fotograficznych lamp błyskowych.

W standardzie wyposażenia miernika znajduje się oprogramowanie CL-SU1w, zwiększające funkcjonalność o zbieranie i analizowanie danych pomiarowych.

Główne zastosowania

Pomiary i ocena specjalnych źródeł oświetlenia, wykorzystywanych w restauracjach, muzeach, studiach, na scenach, itp.
Pomiar i ocena źródeł światła stosowanych w pomieszczeniach, takich jak diody LED, lampy fluorescencyjne, itp.
W działach projektowania i rozwoju bilbordów LED; kontrola jakości i serwis bilbordów LED.
Ocena charakterystyki rozkładu światła modułów oświetleniowych LED.
Pomiary oświetlenia na zewnątrz i wewnątrz budynków.

Kontrola jakości i regulacja źródeł światła na produkcji.
Kontrola oświetlenia w komorach do oceny wizualnej barwy
Badanie i kontrola źródeł światła w projektorach.
Badanie wpływu środowiska na psychikę – eksperymentalne badania psychologiczne.

Model	Miernik natężenia oświetlenia CRI CL-70F
Klasa dokładności	Zgodny z wymaganiami dla Klasy A JIS C1609-1：2006 "Mierniki natężenia oświetlenia Część 1: Informacje ogólne o przyrządach pomiarowych; Zgodny z DIN 5032 Część 7 Klasa C
Detektor	Liniowy czujnik obrazu CMOS
Zakres widmowy	380 nm ～ 780 nm
Wyjściowa rozdzielczość widmowa	1 nm
Zakres pomiarowy	Światło stałe: 1 do 200000 lx; 1563 do 100000 K (Wyświetlacz kolorowy wymaga 5 lx lub więcej) Światło błyskowe: 20 do 20500 lx・s; 2500 do 100000 K
Dokładność(dla iluminantu A) 1 2	EV: ±5%+1cyfra wyświetlanej wartości
Dokładność(dla iluminantu A) 1 2	xy: 0.003 (przy 800 lx)
Powtarzalność (2σ) (dla iluminantu A)	EV: 30 to 200000 lx: 1%+1cyfra; 1 do 30 lx: 5%+1cyfra; *3
Powtarzalność (2σ) (dla iluminantu A)	xy: 500 to 200,000 lx: 0.001 4 xy: 100 to 500 lx: 0.002 4 xy: 30 to 100 lx: 0.004 4 xy: 5 to 30 lx: 0.008 4
Błąd czułości widmowej (f1’)	W granicach 9%
Błąd korekcji cosinusowej (f2)	W granicach 6%
Dryf temperaturowy (fT)	EV: ±5% ; xy: ±0.006
Dryf wilgotnościowy (fH)	EV: ±3% ; xy: ±0.006
Zasilanie	2 baterie rozmiaru AA (baterie alkaliczne lub suche ogniwa manganowe); zasilanie przez port USB
Czas reakcji	Światło stałe (maksimum): 15 s Światło stałe (minimum): 0,5 s Światło błyskowe: 1 ～ 1/500 s (w interwałach 1-krokowych) *5
Możliwe do wyświetlenia dane	Najbliższa temperatura barwowa Tcp, Różnica względem ciała czarnego Δuv, XYZ, xy, u'v', Dominująca długość fali λd, Czystość wzbudzenia Pe, Widmo rozkładu energii, EV, CRI (Ra, Ri), Szczytowa długość fali λp, wartość ekspozycji
Inne funkcje	Pamięć danych: 999 danych; funkcja ustawień wstępnych; Funkcja automatycznego wyłączania
Języki wyświetlania	Angielski, japoński, chiński (uproszczony)
Złącze	USB 2.0 Mini B
Zakres temperatury i wilgotności pracy	-10 do 40℃, wilgotność względna 85% lub mniej (przy 35℃) bez kondensacji
Zakres temperatury i wilgotności przechowywania	-10 do 45℃, wilgotność względna 85% lub mniej (przy 35℃) bez kondensacji
Wymiary	73 (szer.)× 183 (wys.) × 27 (głęb.) mm (nie obejmują wystających przycisków)

*1 Tryb pomiaru: Stałe światło (zakres L), Czas ekspozycji：AUTO

*2 Liniowy dla EV

*3 10-krotny pomiar (2σ) /Ave

*4 10-krotny pomiar (2σ)

*5 Czas otwarcia migawki

Uwaga:

Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Nazwy firm i produktów są znakami towarowymi lub zastrzeżonymi znakami towarowymi odpowiednich firm.
W przypadku pytań dotyczących specyfikacji prosimy o kontakt z przedstawicielem firmy Konica Minolta.

Cechy

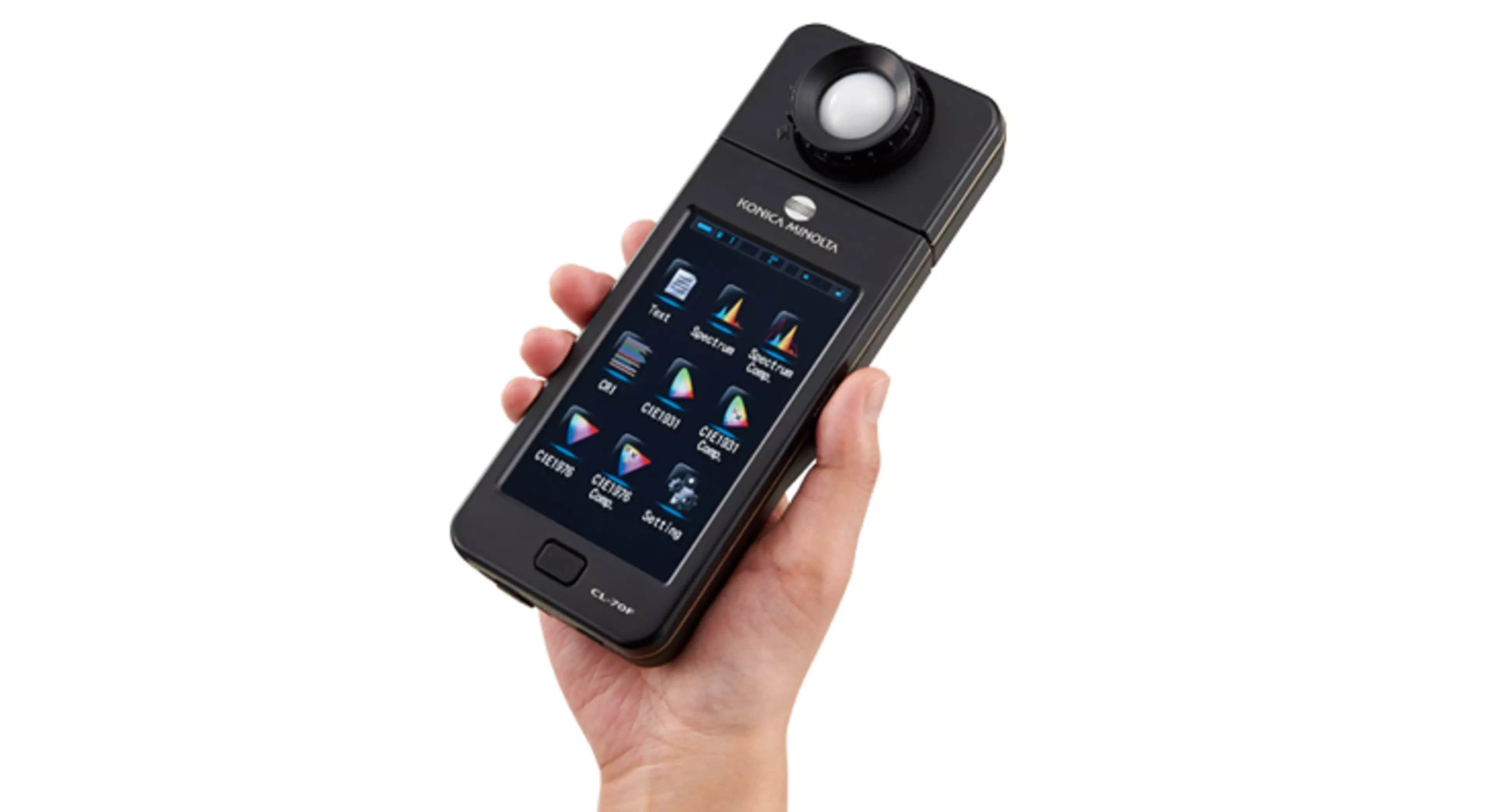

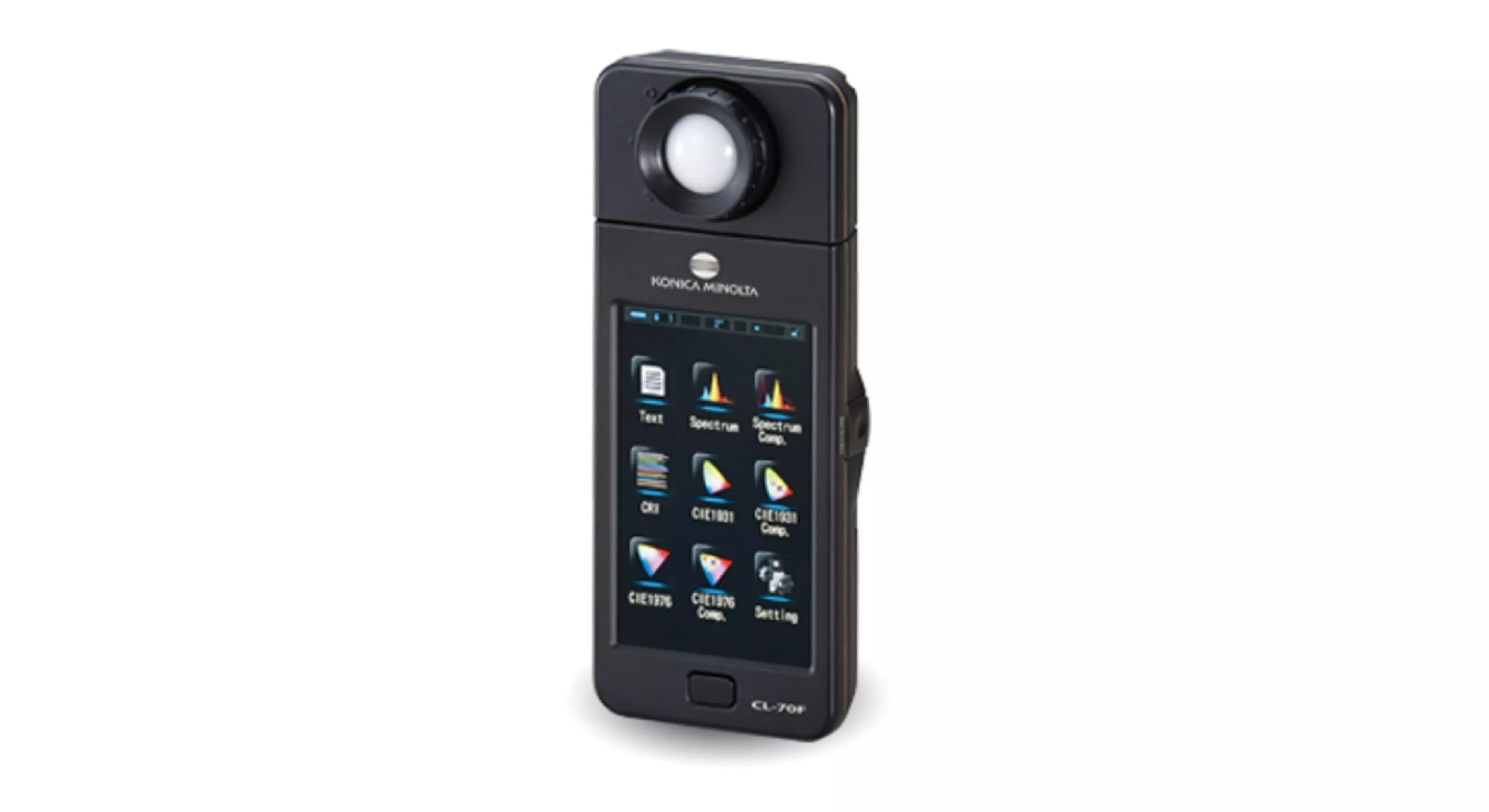

Zaprojektowany do użytku w terenie: Przenośny przyrząd z obrotową głowicą czujnika i ekranem dotykowym ułatwiającym obsługę. Głowicę można obracać, aby zapewnić maksymalną widoczność wyświetlacza w każdych warunkach oświetleniowych. Urządzenie jest zasilane bateryjnie.

Czujnik widmowy klasy podstawowej: Dostęp do danych pomiarowych CRI, szczytowej długości fali, dominującej długości fali, krzywej widmowej. Przyrząd raportuje na poziomie 10 nm, co zapewnia wystarczającą szczegółowość dla większości użytkowników.
Łatwy pomiar skorelowanej temperatury barwowej: dane są mierzone dla skorelowanej temperatury barwowej (Tcp) i różnicy od położenia ciała doskonale czarnego (Δuv).
