CM-26dG / CM-26d

Przenośne spektrofotometry ze sferyczną geometrią i poziomym ustawieniem

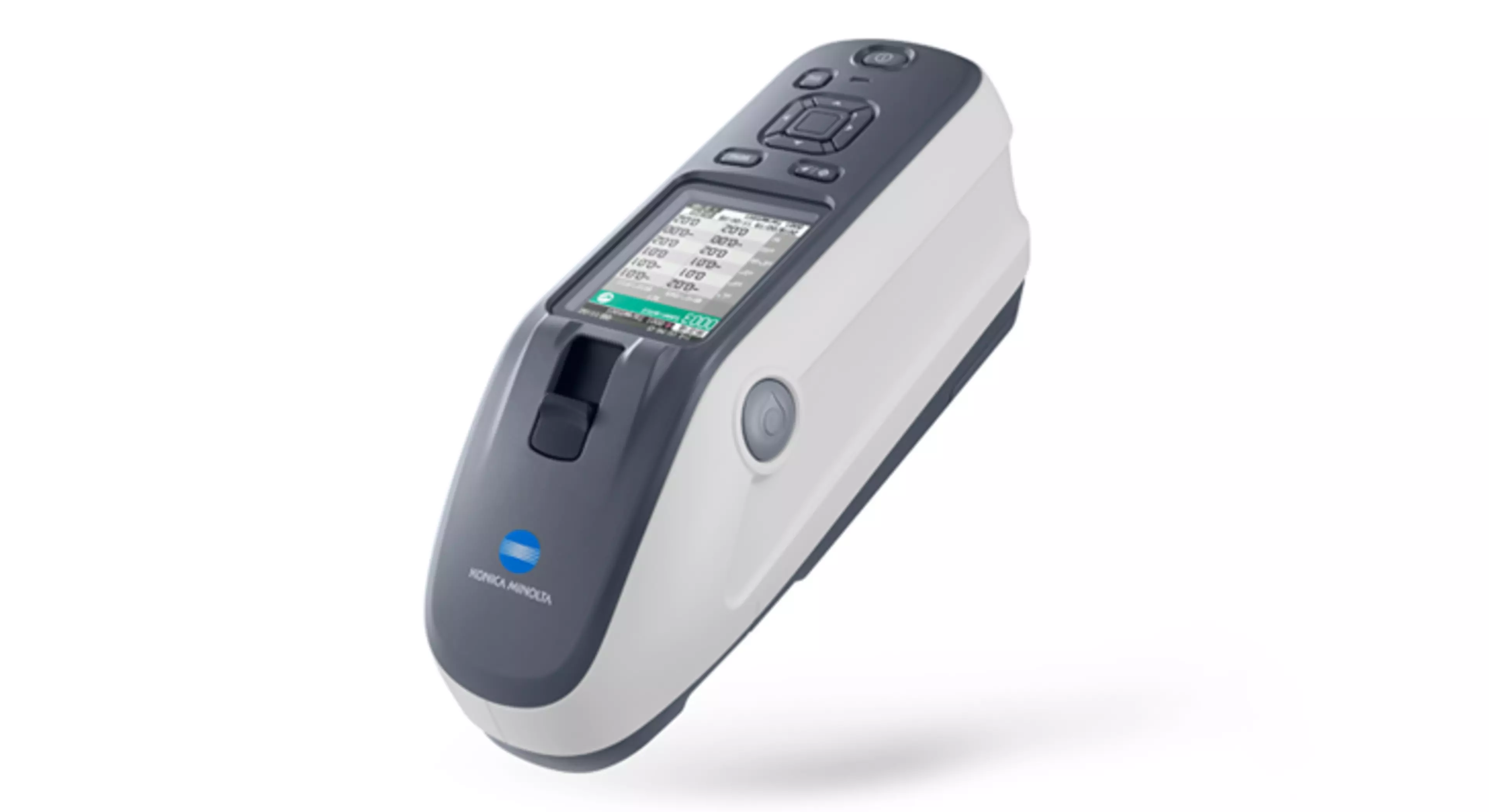

Ręczny spektrofotometr
Zakres długości fali 360-740 nm
Geometria d:8°
Jednoczesne pomiary w trybie SCI/SCE
2 obszary pomiaru: MAV (8 mm) i SAV (3 mm)
Kalibracja UV

Skontaktuj się z nami

Udostępnij:

Pierwszy przenośny instrument o geometrii d:8° ze zintegrowanym czujnikiem połysku 60° zgodnym z normą ISO

Spektrofotometry CM-26d i CM-26dG są następcami powszechnie stosowanego spektrofotometru CM-2600d i stanowią jego ulepszenie pod każdym względem.

Ręczne spektrofotometry sferyczne z poziomym ustawieniem, zaprojektowane z myślą o maksymalnej wydajności podczas pomiaru barwy płaskich lub dużych próbek. Te urządzenia o ścisłej tolerancji wykonują pomiary zarówno z uwzględnieniem (składowa zwierciadlana włączona - SCI), jak i bez (składowa zwierciadlana wyłączona - SCE) warunków powierzchniowych w jednej sekwencji pomiarowej, znacznie szybciej niż poprzednia generacja.

Spektrofotometr odbiciowy CM-26dG posiada zintegrowany 60-stopniowy czujnik połysku zgodny z normą ISO, oferując znaczną poprawę wydajności wielu organizacjom, które wcześniej kontrolowały te kluczowe wartości wyglądu niezależnie przy użyciu różnych przyrządów, procesów i narzędzi do raportowania.

Urządzenia mają prosty, nowoczesny interfejs użytkownika, który upraszcza proces pomiaru i interpretacji danych kolorystycznych. Prosty interfejs użytkownika i włączenie funkcji zorientowanych na użytkownika, takich jak tryb pracy, zapewniają, że użytkownicy mogą obsługiwać urządzenie bardziej wydajnie i przy mniejszej liczbie błędów użytkownika.

Model		CM-26dG	CM-26d	CM-25d
Barwa	System podświetlania/patrzenia	di:8°, de:8° (zgodny z DIN 5033-7, JIS Z 8722c, ISO 7724/1, CIE Nr 15)
	Sfera integrująca	Ø54mm
	Detektor	Podwójna 40-elementowa macierz fotodiod silikonowych	Podwójna 40-elementowa macierz fotodiod silikonowych	Podwójna 32-elementowa macierz fotodiod silikonowych
	Urządzenie do separacji widmowej	płaska siatka dyfrakcyjna
	Zakres długości fali	360-740 nm	360-740 nm	400-700nm
	Skok długości fali	10 nm
	Szerokość połówkowa	ok. 10 nm
	Zakres pomiaru	0-175%
	Zakres pomiaru	Rozdzielczość: 0,01%
	Źródło światła	Ksenonowa lampa błyskowa
	Czas użytkowania źródła światła	ponad 1 milion
	Obszar oświetlenia	12,0×12,5 mm	MAV: Ø12,0 mm	MAV: Ø12,0 mm
	Obszar oświetlenia	12,0×12,5 mm	SAV: Ø6,0mm	MAV: Ø12,0 mm
	Obszar pomiaru	MAV: Ø8,0 mm	MAV: Ø8,0 mm	MAV：Ø8.0 mm
	Obszar pomiaru	SAV: Ø3,0 mm	SAV: Ø3,0 mm	MAV：Ø8.0 mm
	Czas pomiaru	ok. 1 s (SCI lub SCE + pomiar połysku)	ok. 0,7 s (SCI lub SCE)	ok. 0,7 s (SCI lub SCE)
	Minimalny odstęp pomiędzy pomiarami	ok. 2 s (SCI lub SCE + pomiar połysku)	ok. 1,5 s (SCI lub SCE)	ok. 1,5 s (SCI lub SCE)
	Powtarzalność	Odchylenie standardowe w zakresie ΔE*ab 0,02	Odchylenie standardowe w zakresie ΔE*ab 0,02	Odchylenie standardowe w zakresie ΔE*ab 0,04
	IIA	w zakresie ΔE*ab 0.12 (MAV/SCI) Średnia dla 12 płytek barwnych BCRA Serii II w porównaniu z wartościami zmierzonymi przy pomocy wzornika	w zakresie ΔE*ab 0.12 (MAV/SCI) Średnia dla 12 płytek barwnych BCRA Serii II w porównaniu z wartościami zmierzonymi przy pomocy wzornika	w zakresie ΔE*ab 0.20 (MAV/SCI) Średnia dla 12 płytek barwnych BCRA Serii II w porównaniu z wartościami zmierzonymi przy pomocy wzornika
	Kontrola UV	UV100% / UV0% / UV regulowane	UV100% / UV0% / UV regulowane	UV0
	Obserwator	2°, 10°
	Iluminanty	A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65, iluminant użytkownika
	Dane wyświetlane	Wartości spektralne/wykres, wartości kolorymetryczne/wykres, wartości różnicy barw, ocena zaliczone/niezaliczone, pseudokolor, graficzne przepływy pracy (zlecenie)
	Dane kolorymetryczne	Lab, LC*h°, HunterLab, Yxy, XYZ, a także różnice barw w tych przestrzeniach barwnych, Munsell
	Indeksy	MI, WI (ASTM E313), YI (ASTM E313, ASTM (1925), ISO jasność (ISO2470), WI/Tint (CIE), DIN99o, Siła, Nieprzezroczystość, Skala szarości
	Równania różnicy barw	ΔE*ab (CIE1976), ΔE94 (CIE1994), ΔE00 (CIE2000), ΔECMC (l:c), HunterΔE, ΔE99o (DIN6172)
Połysk	Geometria pomiaru	60° (zgodna z ISO 2813, ISO 7668, ASTM D523-08, ASTM D2457-13, DIN 67530, JIS-Z8741, JIS-K5600)	nie dotyczy
	Źródło światła	Biała dioda LED	nie dotyczy
	Detektor	Fotodioda silikonowa	nie dotyczy
	Zakres pomiaru	0-200 GU	nie dotyczy
	Zakres pomiaru	Rozdzielczość: 0,01 GU	nie dotyczy
	Obszar pomiaru	MAV: Ø10,0 mm	nie dotyczy
	Obszar pomiaru	SAV: Ø3,0 mm	nie dotyczy
	Powtarzalność	0-10 GU: 0,1 GU	nie dotyczy
		10-100 GU: 0,2 GU
		>100 GU: 0,2% (odchylenie standardowe)
	IIA	0-10 GU: ±0,2 GU	nie dotyczy
	IIA	10-100 GU: ±0,5 GU (MAV)	nie dotyczy
	Pamięć danych	Wzorce: 1 000
	Pamięć danych	Próbki: 5 000
	Parametry baterii	ok. 3 000 pomiarów/ładowanie
	Parametry baterii	ok. 1 000 pomiarów/ładowanie w przypadku komunikacji przez Bluetooth™
	Wyświetlacz	Kolorowy wyświetlacz TFT LCD o przekątnej 2,7 cala
	Języki	Angielski, niemiecki, francuski, włoski, hiszpański, portugalski, rosyjski, polski, chiński (uproszczony), japoński
	Interfejsy	USB 2.0, Bluetooth™ (opcja)
	Zasilanie	Akumulator litowo-jonowy, zasilanie z magistrali USB
	Czas ładowania	ok. 6 h w przypadku całkowitego rozładowania
	Temperatura robocza/zakres wilgotności	5 - 40 °C / wilgotność względna 80% lub niższa (przy temp. 35 °C) bez skraplania
					Temperatura przechowywania/zakres wilgotności	0 - 45 °C / wilgotność względna 80% lub niższa (przy temp. 35 °C) bez skraplania
		Wymiary [mm]	81,2×93,3×228,6
	Masa [g]	ok. 660 g	ok. 630 g	ok. 620 g

Uwaga:

Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Nazwy firm i produktów są znakami towarowymi lub zastrzeżonymi znakami towarowymi odpowiednich firm.
W przypadku pytań dotyczących specyfikacji prosimy o kontakt z przedstawicielem firmy Konica Minolta.

Cechy

Dwa pola pomiarowe: Urządzenia serii CM-26d zapewniają wysoką elastyczność użycia dzięki dwóm wymiennym otworom pomiarowym o średnicy Ø 8 mm (MAV) i Ø 3 mm (SAV). Dwa ustawienia pozycji obiektywu gwarantują idealną korelację danych z oboma otworami, co umożliwia pomiar próbek o dowolnych rozmiarach i kształtach.

Zintegrowany, zgodny z normą ISO, czujnik połysku 60° (CM-26dG): dane z pomiaru połysku są przechwytywane i zapisywane wraz z danymi o kolorze, co znacznie skraca czas pomiaru i analizy, gdy raportowane są obie cechy wyglądu.

Duży kolorowy wyświetlacz: prosty interfejs użytkownika minimalizuje ryzyko błędów operatora, a dane pomiarowe są wyświetlane zarówno w formie liczbowej, jak i graficznej

Akumulator: akumulator litowo-jonowy jest ładowany przez magistralę USB, a dodatkowe akumulatory można ładować za pomocą zewnętrznej ładowarki (opcja)

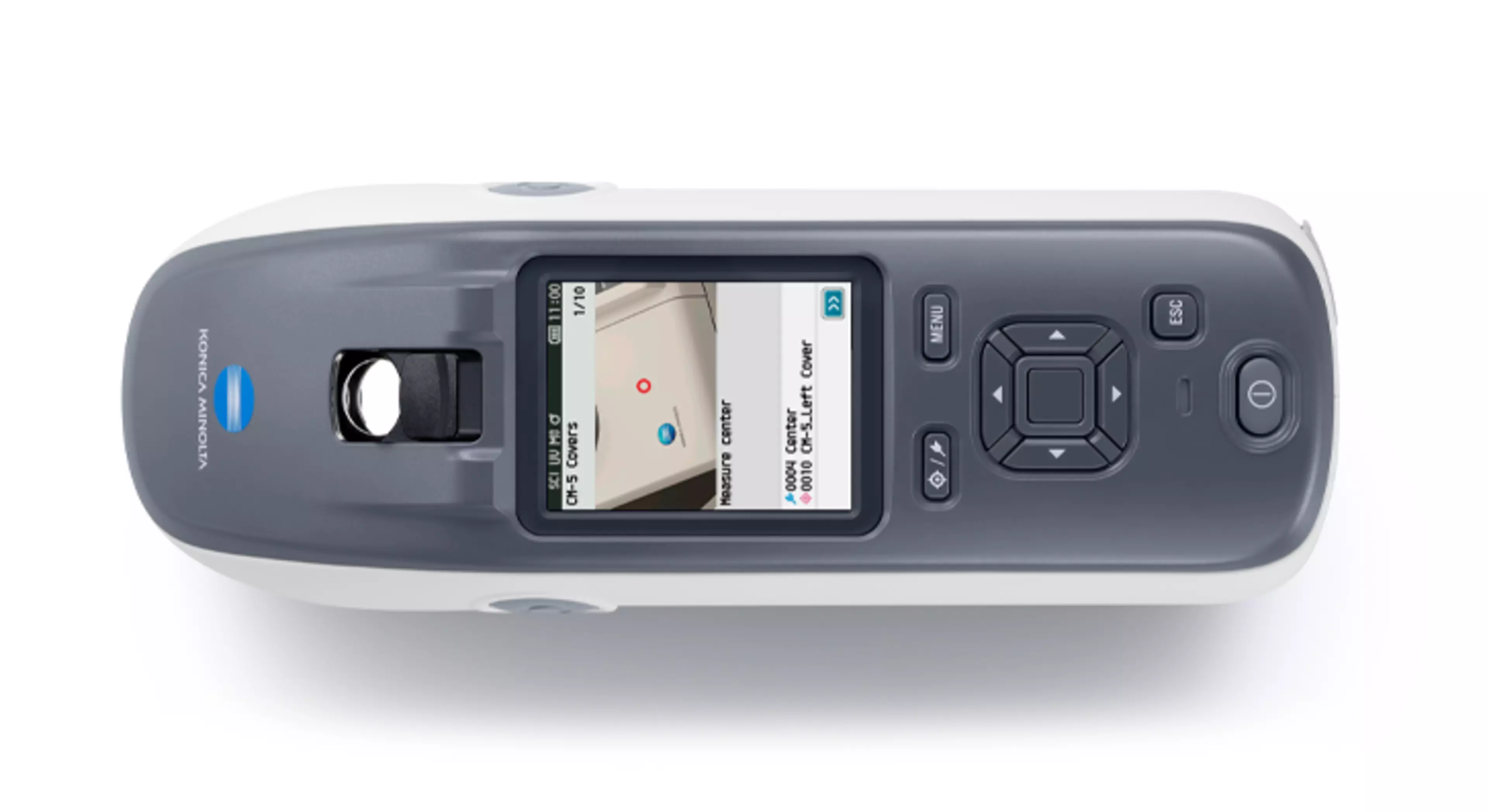

Port obserwacji próbki: podświetlane okno pozycjonowania próbki pozwala operatorowi na dokładne i powtarzalne pozycjonowanie otworu pomiarowego.

Oprogramowanie konfiguracyjne: kompatybilne z oprogramowaniem CM-CT1, które umożliwia administratorowi szybką konfigurację wielu przyrządów, blokowanie ustawień urządzenia oraz zdalne rozwiązywanie problemów i szkolenie za pomocą oprogramowania do udostępniania ekranu.

Domyślna ścisła tolerancja: zmaksymalizuj dokładność i pewność cyfrowych danych kolorów w całym łańcuchu dostaw, mając pewność, że wszystkie dane pomiarowe są identyfikowalne.

Broszura serii CM-26d

Pobierz broszurę CM-26d, aby uzyskać więcej informacji

Pobierz

Oprogramowanie SpectraMagic™NX2 do przetwarzania danych barwnych

SpectraMagic™NX2 to oprogramowanie Konica Minolta do cyfrowego przetwarzania danych kolorów, które pomaga operatorom mierzyć, porównywać, przechowywać, analizować i przekazywać informacje o kolorze.

Oprogramowanie posiada system szablonów QC, który pomaga kontrolować proces pomiaru i raportowania, minimalizując możliwość wystąpienia błędów operatora.

Dane są prezentowane w łatwo konfigurowalnym systemie szablonów, aby skupić się na użytecznych i praktycznych danych i raportach.
