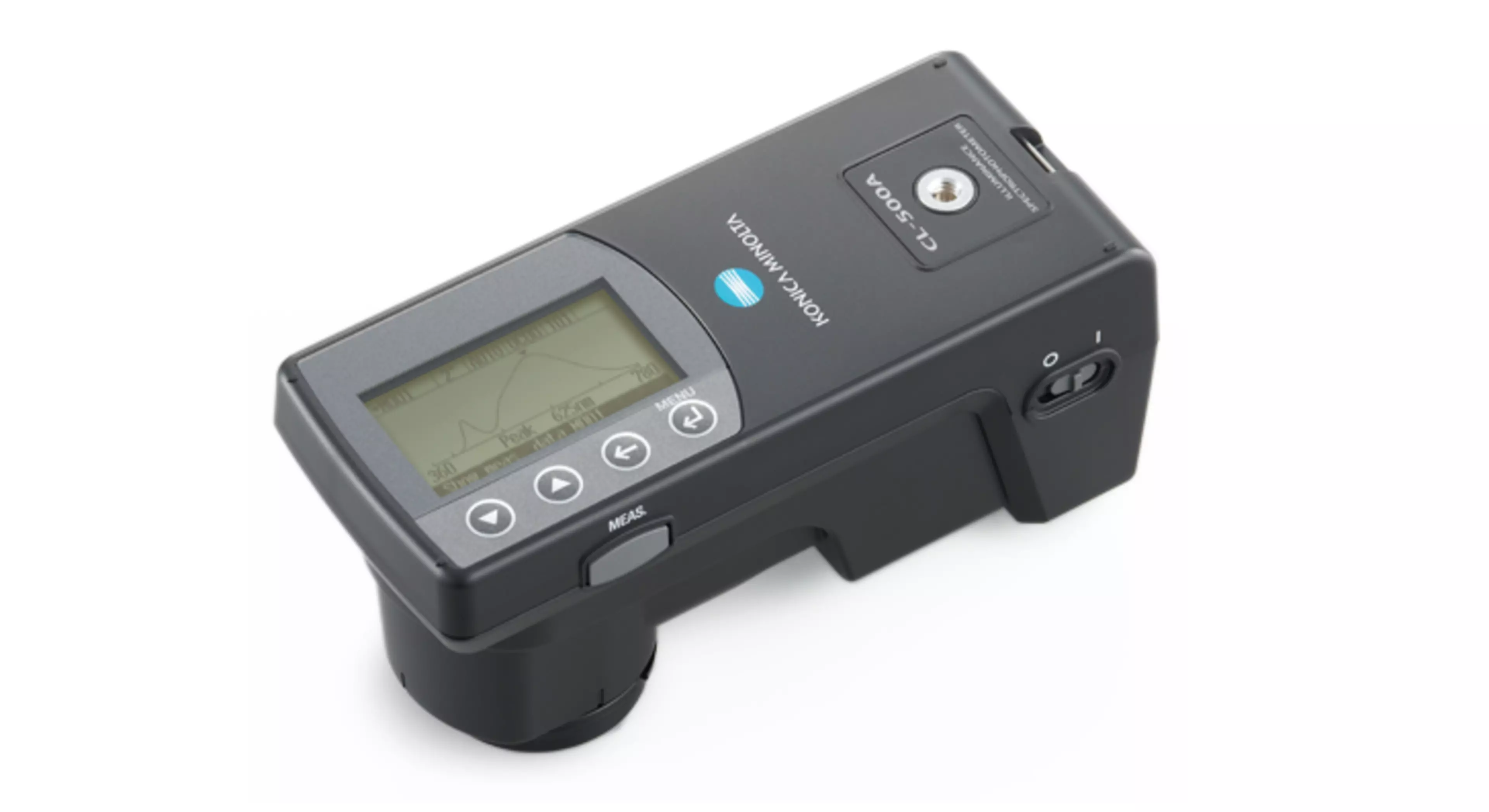

HandHeld Illuminance Spectrophotometer CL500A ideal for the measurement of LED lighting (display view, vertical)

HandHeld Illuminance Spectrophotometer CL500A ideal for the measurement of LED lighting (display view, horizontal)

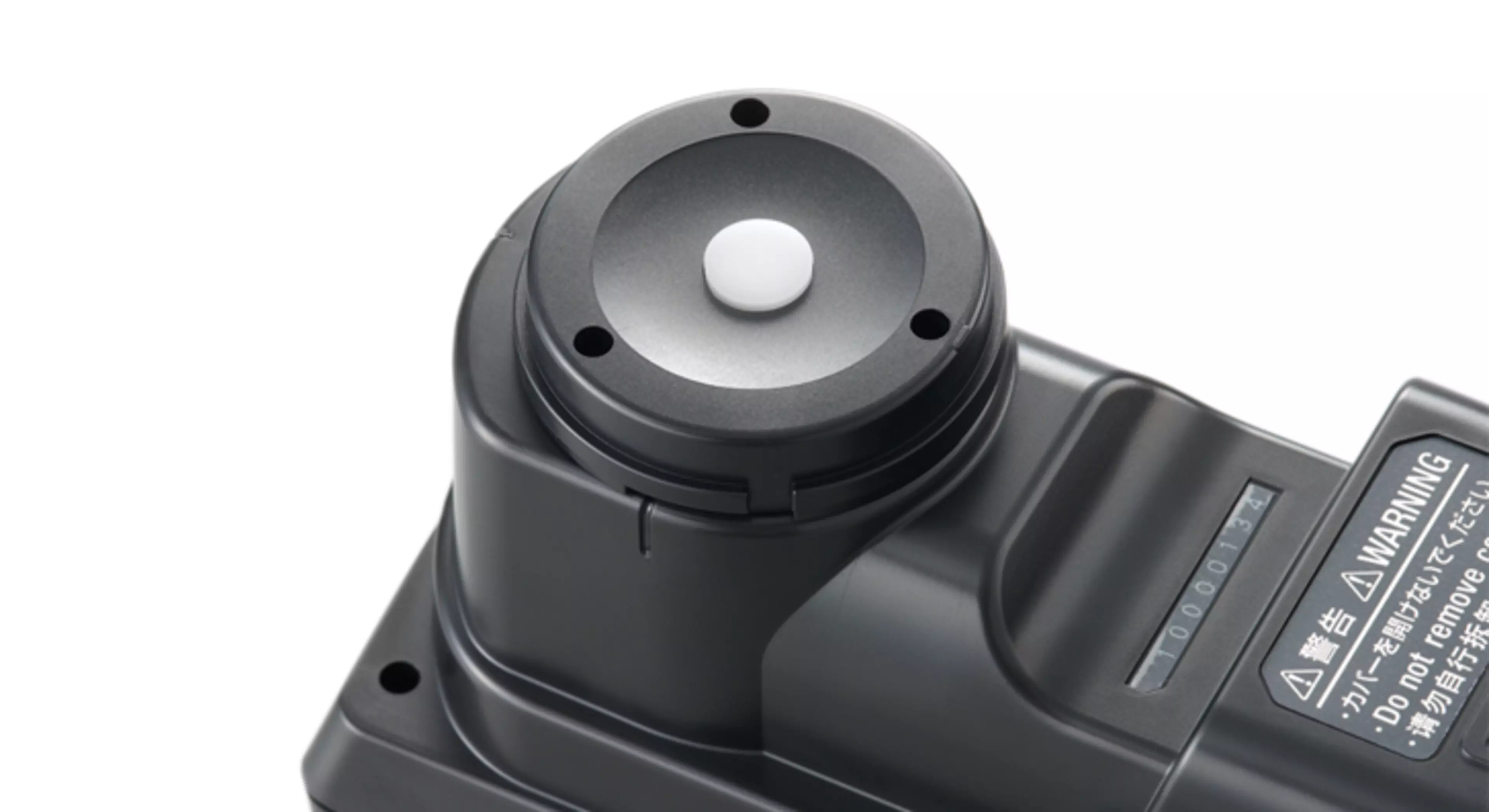

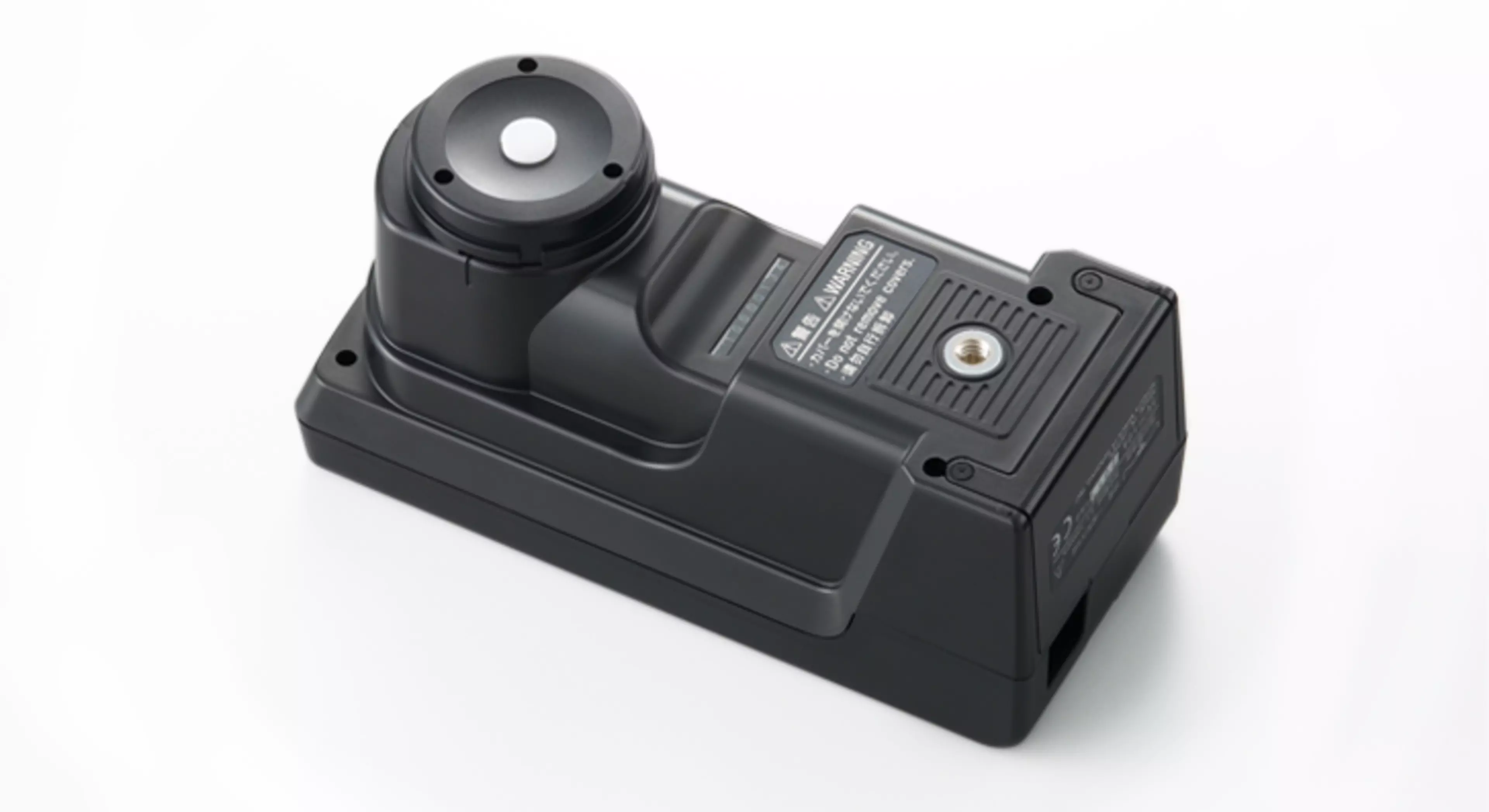

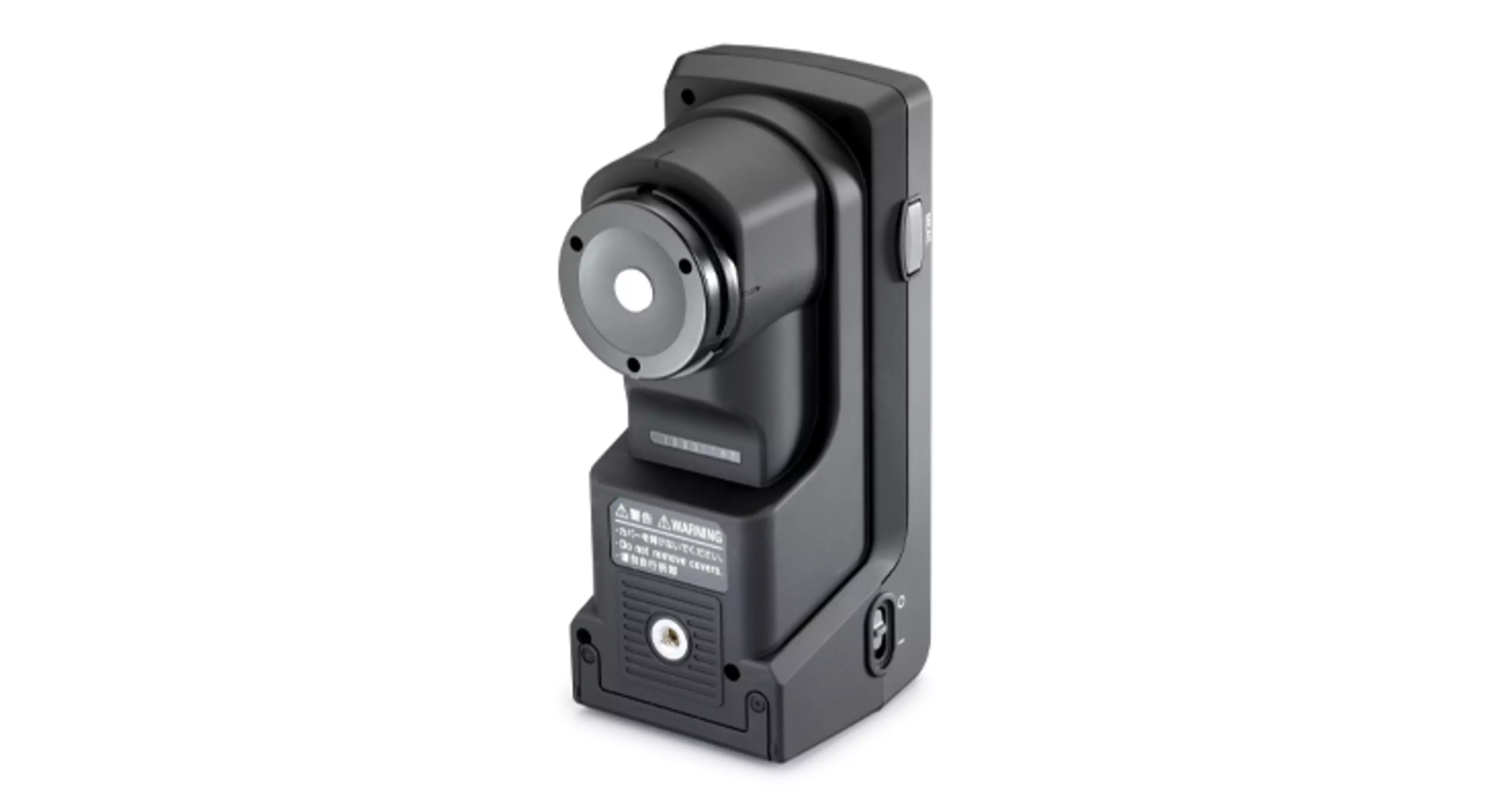

HandHeld Illuminance Spectrophotometer CL500A ideal for the measurement of LED lighting (sensor side view, vertical)

CL-500A

Een handbediende Illuminantie spectrofotometer, ideaal voor het meten van LED verlichting. De CL-500A levert volledige spectrale gegevens van 360-780nm voor een nauwkeurige beoordeling van de kleurweergave en andere metingen zoals lux en kleurtemperatuur die herleidbaar zijn naar internationale normen.

Compacte, lichtgewicht verlichtingssterkte Spectrofotometer
Golflengtebereik 360 - 780 nm
Gegevensuitvoer: CRI, verlichtingssterkte, chromaticiteit en kleurtemperatuur
Voldoet aan DIN 5032 Deel 7 Klasse B

Neem contact op

Deel:

Draagbare oplossing voor het meten van lichtbronkleur, spectrale vermogensverdeling en verlichtingssterkte

De CL-500A is Konica Minolta’s eerste compacte, lichtgewicht verlichting spectrofotometer die kan worden gebruikt voor de evaluatie van lichtbronnen waaronder de volgende generatie lampen zoals LED en EL verlichting. De geavanceerde sensor meet CRI (Colour Rendering Index), verlichtingssterkte, kleurkwaliteit, en de kleurtemperatuur van vrijwel elke lichtbron. Het ingebouwde display is berekend voor gebruik in het lab of in het veld.

Belangrijkste toepassingen

Spectrale evaluatie van de lichtbronnen, waaronder de volgende generatie lampen zoals LED, OLED en EL verlichting
Het controleren van de verlichtingssterkte, kleurkwaliteit, dominante golflengte en kleurtemperatuur van verschillende soorten lichtbronnen waaronder organische EL-verlichting (OLED), LED's, enz.
LED reclamebord ontwikkeling, kwaliteitscontrole, en onderhoud
Het evalueren van de lichtverdeling karakteristiek van LED-verlichting modules
Het evalueren van de verlichtingssterkte verdeling van verlichtingsarmaturen
Gebouw en binnenverlichting
Openbare verlichting, productie en aanpassing
Controle van kleurweergave lichtkabinet
Projector lichtbron onderzoek en kleur inspectie
Omgevingslicht controleren voor experimenten psychologisch onderzoek

CL-500A
Not Available	Not Available

Model	Verlichtingssterkte spectrofotometer CL-500A
Luxmeter klasse	Voldoet aan eisen voor klasse AA van JIS C 1609-1: 2006 "Verlichtingssterkte meter Deel 1: Algemene meetinstrumenten" * 1 Voldoet aan DIN 5032 deel 7 Klasse B
Golflengtebereik	360 ~ 780 nm
Golflengte spatiëring	1 nm
Spectrale bandbreedte	Ca. 10 nm (half bandwidth) 10 nm (halve bandbreedte)
Nauwkeurigheid golflengte	± 0,3 nm (mediaan golflengte van 435,8 nm, 546,1 nm en 585,3 nm 2 zoals beschreven in JIS Z 8724) 3
Meetbereik	0,1 tot 100000 lx (kleurinformatie vergt 5 lx of meer)
Nauwkeurigheid *4, 5 (Standaard lichtbron A)	Ev (Verlichting): ± 2% ± 1 cijfer van de weergegeven waarde
Nauwkeurigheid *4, 5 (Standaard lichtbron A)	xy: ±0.0015 (10 to 100,000 lx) xy: ±0.002 (5 to 10 lx)
Herhaalbaarheid (2σ) (standaard lichtbron A)	Ev: 0.5% + 1digit
Herhaalbaarheid (2σ) (standaard lichtbron A)	xy: 0.0005 (500 ~ 100,000 lx) xy: 0.001 (100 ~ 500 lx) xy: 0.002 (30 ~ 100 lx) xy: 0.004 (5 ~ 30 lx)
Relatieve spectrale respons karakteristiek (f1 ')	Binnen 1,5% van de spectrale lichtopbrengst V (λ)
Cosinus respons (f2)	Ev: Binnen 3%
Temperature drift (fT)	Ev: ±3% of displayed value; xy: ±0.003
Vochtigheid drift (fH)	Ev: ± 3% van de weergegeven waarde; xy: ± 0.003
Meettijd	Super Snelle modus: Ca. 0.2 sec. (Indien aangesloten op de computer); Snelle modus: Ca. 0.5 sec.; Langzame modus: Ca. 2.5 sec.; Automatische tijdsinstelling blootstelling (hoge nauwkeurigheidsklasse) modus: Ca. 0,5-27 sec.
Weergave	XYZ, X10 Y10 Z10; Ev xy; Ev u'v ', Ev; Dominante golflengte, excitatiezuiverheid; kleurtemperatuur, Δuv; Algemeen kleurweergave-index (Ra), Speciale kleurweergave index ( Ri (i = 1 ~ 15)); Spectral grafiek, Peak golflengte; Δ (XYZ); Δ (X10 Y10 Z10); Δ (Ev xy); Δ (Ev u'v '); Ranking
Andere functies	Gegevens geheugen: 100 gegevens; Gebruiker calibratie functie (indien aangesloten op de computer); continue meting (indien aangesloten op de computer); Auto off functie
Taal	Engels, Japans, Chinees (vereenvoudigd)
Interface	USB2.0
Voeding	Oplaadbare interne lithium-ion batterij (Operating tijd per lading:. Ongeveer 6 uur), AC adapter, USB power bus
Bedrijfstemperatuur en luchtvochtigheid	-10 Tot 40 ° C, relatieve vochtigheid van 85% of minder (bij 35 ° C) zonder condensatie
Opslag temperatuur en vochtigheid	-10 Tot 45 ° C, relatieve vochtigheid van 85% of minder (bij 35 ° C) zonder condensatie
Maat	70 × 165 × 83 mm
Gewicht	350 g

* 1 Voor sectie 7.6.3 Reactietijd, wordt bij meetsnelheid ingesteld op FAST-modus.

*2 For 585.3 nm, evaluation performed using substitute wavelength of 587.5 nm. * 2 Voor 585,3 nm, evaluatie uitgevoerd met behulp vervangende golflengte van 587,5 nm.

*3 Based on Konica Minolta test standards (change in temperature of 2°C or less after zero calibration.) * 3 Gebaseerd op Konica Minolta-test normen (verandering in de temperatuur van 2 ° C of lager na nul-kalibratie.)

*4 Automatic exposure time setting (high accuracy) mode * 4 Automatische tijdsinstelling blootstelling (hoge nauwkeurigheid) modus

*5 Linear for E v (Illuminance) * 5 Linear voor Ev (verlichtingssterkte)

Belangrijkste specificaties van Data Management Software CL-S10w

Model	Add-in voor Excel® (Excel® is required to use this add-in.) (Excel® nodig om deze add-in gebruikt.)
Operationele omgeving	Een van de volgende omgevingen met Excel® geïnstalleerd: * Talen in haakjes () zijn de taal van het besturingssysteem. Windows® XP + Excel® 2003 (Engels, Japans of Vereenvoudigd Chinees) Windows® 7 + Excel® 2010 32 bit (Engels, Japans of Vereenvoudigd Chinees) * Voor meer informatie over systeemvereisten voor bovengenoemde versies van Windows® en / of Excel®, verwijzen wij naar hun respectieve specificaties.
Compatibele Instrumenten	CL-500A, CL-200A, CL-200

Data Management Software CL-S10w
Not Available	Not Available

Model

Invoegtoepassing voor Excel®

(Excel® is vereist om deze invoegtoepassing te gebruiken).

Bedrijfsomgeving

Een van de volgende omgevingen met Excel® geïnstalleerd:

* Talen tussen haakjes ( ) zijn de OS-taal.

Windows® XP + Excel® 2003 (Engels, Japans of Vereenvoudigd Chinees)

Windows® 7 + Excel® 2010 32 bit (Engels, Japans of Vereenvoudigd Chinees)

* Voor meer informatie over de systeemvereisten voor bovenstaande versies van Windows® en/of Excel®, raadpleeg de respectievelijke specificaties.

Geschikte instrumenten

CL-500A, CL-200A, CL-200

NB:

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Bedrijfsnamen en productnamen hierin zijn handelsmerken of gedeponeerde handelsmerken van hun respectievelijke bedrijven.
Neem contact op met uw Konica Minolta-vertegenwoordiger als u vragen hebt over de specificaties.

Eigenschappen

De spectrale sensor biedt verbeterde informatie over de verlichtingssterkte: De firmware van het apparaat levert CRI-gegevens naast dominante golflengte en andere functies die handig zijn om moderne verlichtingstechnologieën optimaal te benutten. Met behulp van de software kunnen alternatieve schalen (CQS) worden toegevoegd, wat extra bruikbaarheid biedt wanneer de kwaliteit van de verlichting om esthetische of veiligheidsredenen belangrijker is geworden.

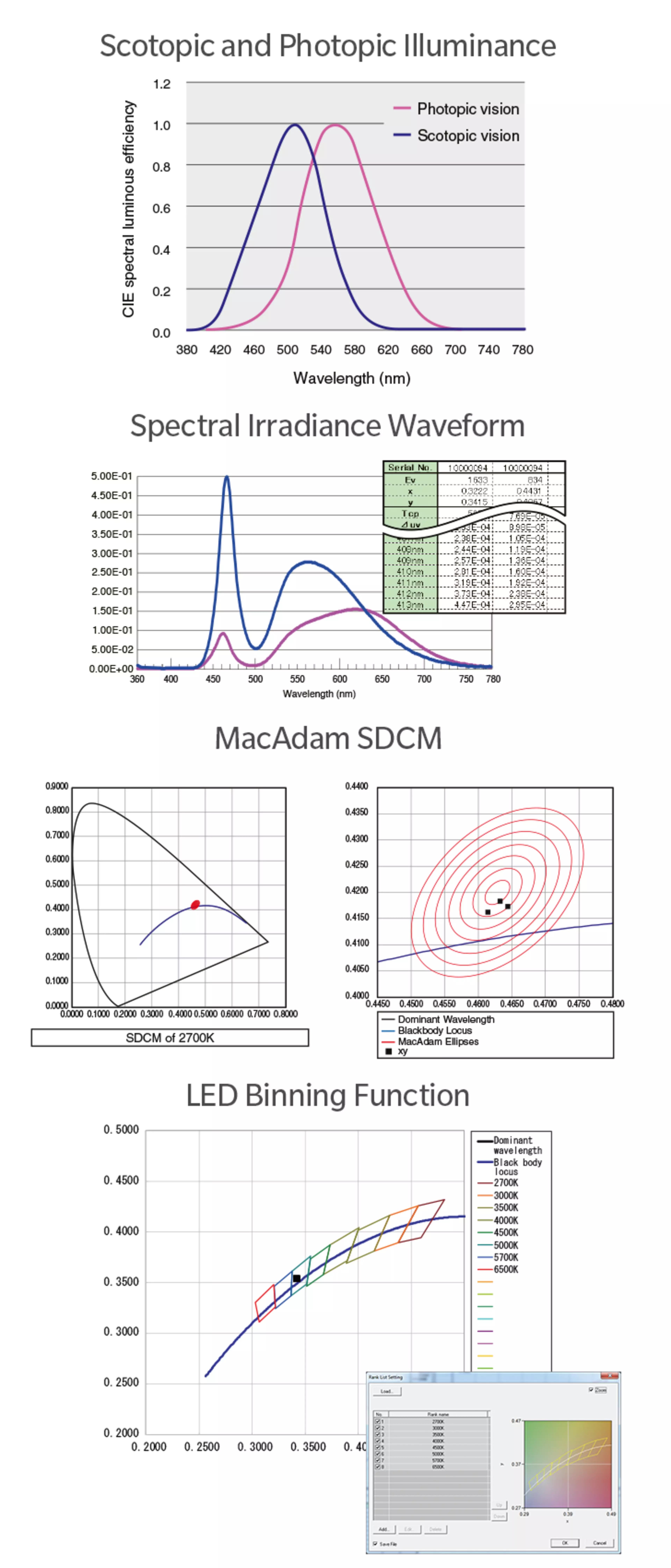

Scotopische en fotopische verlichtingssterkte meten: Met de spectrale sensor kan de scotopische verlichtingssterkte worden gemeten en de S/P-verhouding op het boorddisplay.
MacAdam SDCM-niveaumeting: De CL-S10w bevat een sjabloon voor het uitdrukken van de kleurvariatie van verlichtingslichtbronnen zoals LED's of organische EL-bronnen in termen van de MacAdam SDCM-stap (Standard Deviation of Color Matching). Hierdoor kunnen kleurverschillen worden weergegeven die nauw aansluiten bij de visuele beoordeling.
Voldoet aan internationale normen: De CL-500A voldoet aan zowel DIN 5032 Deel 7 Klasse-B als JIS C 1609-1:2006 Algemene Klasse AA normen die zorgen voor zeer nauwkeurige verlichtingssterktemetingen.
Uitgebreide connectiviteit en integratiemogelijkheden: De CL-500A kan via USB worden aangesloten op een PC om te profiteren van de meegeleverde invoegtoepassing voor gegevensbeheer in Excel, waarmee de gebruiker het apparaat kan bedienen en gegevens kan opslaan en analyseren. Aan meer geavanceerde behoeften kan worden voldaan met behulp van de SDK, die in combinatie met de statiefbevestigingen de integratie in geautomatiseerde systemen en productieomgevingen mogelijk maakt.

Toepassingen

De CL-500A is een compacte, lichtgewicht verlichtingsspectrofotometer die niet alleen kan worden gebruikt voor verlichtingsmetingen, maar ook voor spectrale evaluatie van lichtbronnen, waaronder lampen van de volgende generatie, zoals LED's, OLED's en EL-verlichting.
De CL-500A maakt gebruik van meerdere sensoren en een optische tralie om de CRI (Colour Rendering Index) te meten. CRI is een kwantificering van de kleurweergave-eigenschappen van een lamp of andere lichtbron en is gedefinieerd om objectieve criteria te bieden. De CL-500A meet en toont de CRI (Ra) en de individuele indices van R1 tot en met R15. Het feit dat de CL-500A een spectrale sensor gebaseerd instrument is, betekent dat het zeer geschikt is voor het meten van lichtbronnen met een smalle bandbreedte, waaronder LED's, OLED's, Ultra High Pressure lampen (UHP), enz. Een ander voordeel van de sensorgebaseerde detector is de mogelijkheid om de spectrale verdeling grafisch weer te geven.
Fotometrische eenheden zoals verlichtingssterkte in Lux en foot-candle, kleurtemperatuur (CCT) in Kelvin, chromaticiteit in xy en u'v' kleurruimte, tri-stimuluswaarden XYZ, Duv, dominante golflengte en excitatiezuiverheid kunnen ook worden gemeten.

Dankzij het lichtgewicht en draagbare ontwerp van de CL-500A kan deze worden gebruikt voor meerdere toepassingen binnen de verlichtingsindustrie. Dankzij het ingebouwde display kan de CL-500A worden gebruikt als zelfstandig instrument zonder dat er een computer nodig is. De zeer draagbare CL-500A kan vrijwel overal worden gebruikt waar de CRI of kleurtemperatuur van lampen en LED's moet worden gemeten. De golfvorm van de spectrale instraling en de piekgolflengte kunnen ook direct op het apparaat worden bekeken.
De standaard meegeleverde software voor gegevensbeheer (CL-S10w) kan meetgegevens rechtstreeks downloaden naar Excel® en spectrale instralingswaarden, spectrale golfvorm en kleurweergave indices weergeven, en beschikt over een LED Binning functie. Meerpuntsmetingen zijn ook mogelijk door maximaal 10 CL-500A units met elkaar te verbinden. Voor meer gespecialiseerde toepassingen is de software development kit gratis beschikbaar voor een nauwkeurige controle over gegevens en toepassing.

CL-500A Catalogus

Handbediende spectrofotometer voor het meten van LED- en EL-verlichting, inclusief kleurweergave-index
