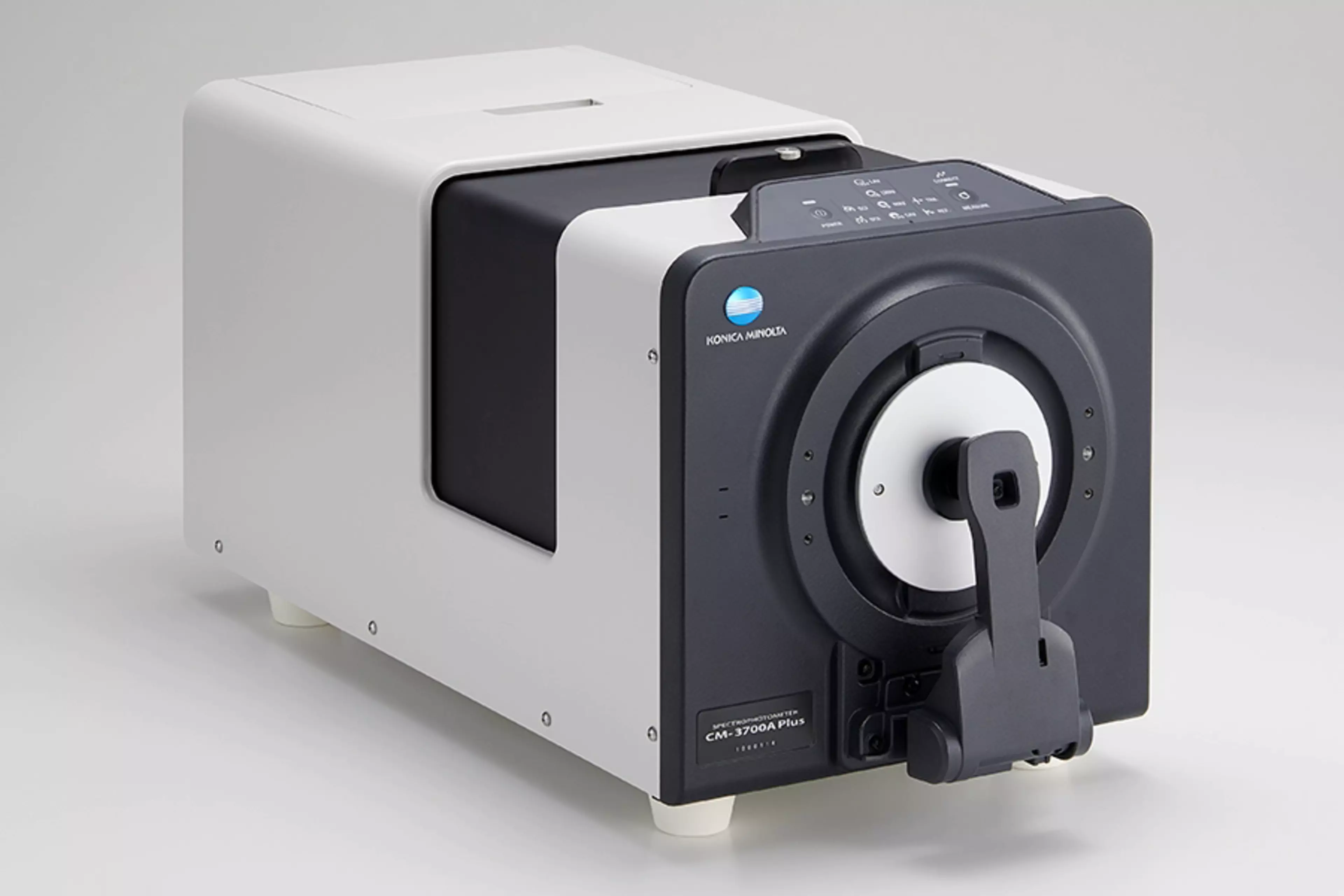

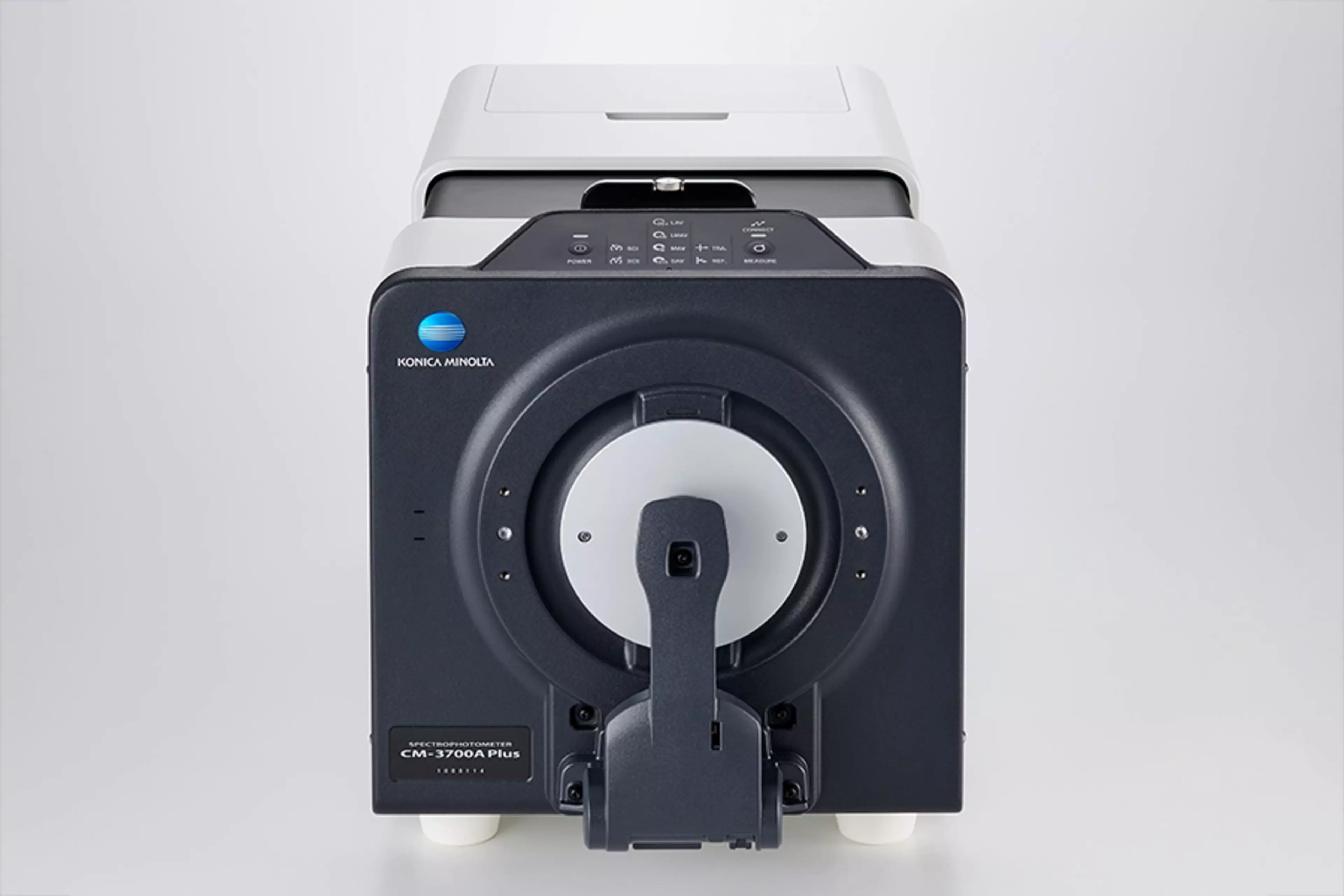

CM-3700A Plus

Spettrofotometro da banco di punta con mirino a telecamera, termometro per campioni e sensore di temperatura e umidità ambientale.

Telecamera di visualizzazione campione per garantire un allineamento preciso dei campioni complessi
Pannello di stato dello strumento integrato e pulsante di misurazione
Porta di misurazione versatile con 4 filettature preinstallate per il montaggio di dispositivi di misurazione personalizzati
Misurazione simultanea SCI e SCE per una velocità di misurazione superiore rispetto alla generazione precedente
Termometro per campioni e sensore di temperatura e umidità ambientale per compensare le variazioni termocromatiche nella tonalità

Contatatteci

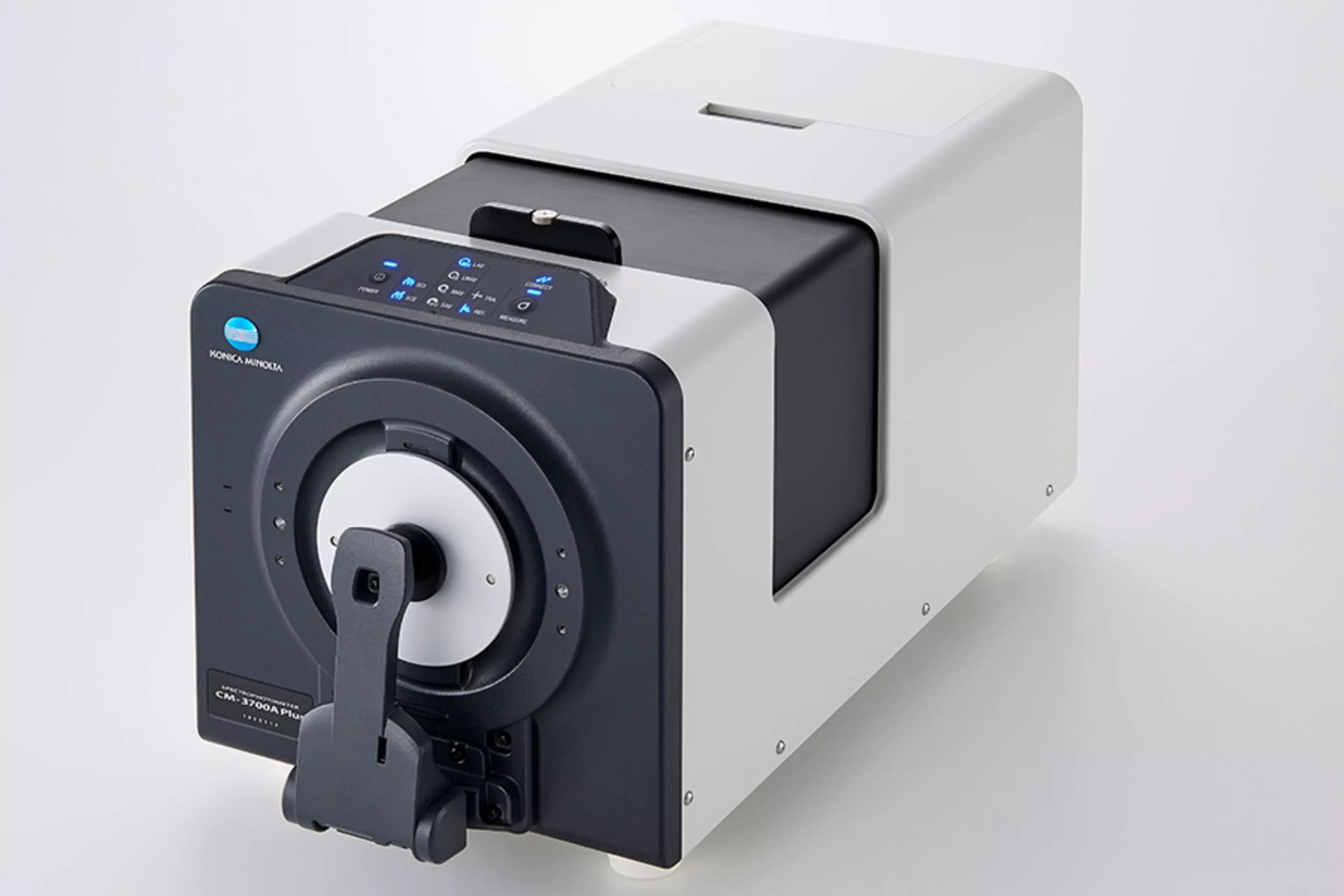

Il CM-3700A Plus è lo spettrofotometro da banco di punta di Konica Minolta, che incorpora il massimo delle tecnologie ottiche per garantire un'accuratezza senza pari nei dati di misurazione del colore.

Il sistema ottico è costruito senza compromessi, utilizzando acciaio inossidabile a bassissima espansione termica per garantire ripetibilità e durabilità durante tutto l'anno. Il rivestimento avanzato della sfera in solfato di bario, sviluppato con tecnologia proprietaria, assicura un'illuminazione diffusa stabile e uniforme, contribuendo a un accordo inter-strumentale senza pari di ΔE*ab 0,08 o inferiore.

Rispetto al suo predecessore, il CM-3700A, il CM-3700A Plus consente ai proprietari di prodotto una gestione del colore ancora più precisa su più sedi o partner della catena di fornitura.Lo strumento combina il meglio delle tecnologie innovative di Konica Minolta Sensing, come il pannello di stato integrato e il mirino con telecamera, insieme a nuove funzionalità avanzate per monitorare le condizioni ambientali e del campione. Queste caratteristiche consolidano il ruolo del CM-3700A Plus come modello di punta, offrendo un'accuratezza senza pari nei dati di misurazione del colore.

Sistema di illuminazione/osservazione	Riflettanza	di: 8°, de: 8° (illuminazione diffusa/angolo di osservazione 8°)
		SCI (componente speculare inclusa)/SCE (componente speculare esclusa) commutabile e simultanea
		Conforme agli standard CIE n.15 (2004), ISO 7724/1, ASTM E 1164, DIN 5033 Parte 7 e JIS Z 8722 condizione c.
	Trasmittanza	di: 0°, de: 0° (illuminazione diffusa/angolo di osservazione 0°)
		Conforme agli standard CIE n.15 (2004), ASTM E 1164, DIN 5033 Parte 7 e JIS Z 8722 condizione g.
Dimensione della sfera integratrice		Ø152 mm / 6 pollici
Rivelatore		Array di fotodiodi al silicio a 38 elementi
Dispositivo di separazione spettrale		Reticolo di diffrazione
Intervallo di lunghezze d'onda		360 a 740 nm
Passo della lunghezza d'onda		10 nm
Larghezza a metà altezza (Half Bandwidth)		Circa 14 nm in media
Intervallo di misurazione		0 a 200%; Risoluzione: 0,001%
Sorgente luminosa		Lampada al xenon a impulsi
Area di misurazione/illuminazione	Riflettanza	Commutabile tra SAV, MAV, LMAV e LAV
		SAV: Misurazione 3x5 mm / Illuminazione 5x7 mm
		MAV: Misurazione Ø8 mm / Illuminazione Ø11 mm
		LMAV: Misurazione Ø16 mm / Illuminazione Ø20 mm
		LAV: Misurazione Ø25,4 mm / Illuminazione Ø28 mm
	Trasmittanza	Approx. Ø20 mm / ø25 mm
Ripetibilità	Bianco	Valori colorimetrici: Deviazione standard entro ΔE*ab 0,005
		Riflettanza spettrale: Deviazione standard entro 0,05%
		(Quando una piastra di calibrazione bianca viene misurata 30 volte a intervalli di 10 secondi dopo la calibrazione sul bianco)
	Nero	Valori colorimetrici: Deviazione standard entro ΔE*ab 0,02
		Riflettanza spettrale: Deviazione standard entro 0,02%
		(Quando una piastrella nera (BCRA Serie II; riflettanza: 1%) viene misurata 30 volte a intervalli di 10 secondi dopo la calibrazione sul bianco)
Accordo inter- strumentale		Entro ΔE*ab 0,08
		(Basato sulla media di 12 piastrelle colorate BCRA Serie II; LAV/SCI. Confrontato con i valori misurati utilizzando uno strumento master secondo le condizioni standard di misurazione di Konica Minolta)
Regolazione UV		Impostazione UV: Filtro di cutoff UV: 400 nm
		Controllato da computer: variabile in continuo, 0,0%~100,0% (1000 step)
Misurazione della temperatura del campione		Accuratezza (entro l'intervallo di temperatura/umidità di funzionamento)
		SAV : ±1.2°C
		LMAV, MAV : ±0.8°C
		LAV : ±0.5°C
Tempo di misurazione		SCI o SCE: Circa. 2 s
		SCI o SCE con misurazione della temperatura del campione: Circa 4,5 s
		SCI+SCE: Circa. 5 s
		SCI+SCE con misurazione della temperatura del campione: Circa 5 s
		Transmittanza: Circa. 2 s
Intervallo minimo tra le misurazioni		SCI o SCE : Circa 3 s
		SCI o SCE con misurazione della temperatura del campione: Circa 5 s
		SCI+SCE: Circa 6 s
		SCI+SCE con misurazione della temperatura del campione: Circa 6 s
		Transmittanza: Circa. 3 s
Camera di trasmittanza		Spessore massimo del campione: Circa 50 mm
		Lunghezza massima del campione :
		Illimitato (nessun lato quando la copertura della camera di trasmittanza è aperta)
		Supporto per campioni (opzionale) per il contenimento di campioni fogli o contenitori di campioni liquidi, può essere installato/rimosso.
Funzione del mirino con telecamera		Utilizzando la telecamera interna.
		*Immagine visibile/copiabile utilizzando software opzionali come SpectraMagic NX2.
Controllo delle prestazioni interne*1		Tecnologia WAA (Analisi e Regolazione della Lunghezza d'Onda)
Sensore di temperatura ambientale		Si
Interfaccia		USB2.0
Alimentazione		Adattatore AC dedicato
Dimensioni (HxLxP)		Circa 307(H) x 271(L) x 600(P) mm
Peso		Circa 20,0 kg
Intervallo di temperatura/umidità di funzionamento		Temperatura: da 13 a 33°C
		Umidità relativa: 80% o meno (a 33°C) senza condensa
Intervallo di temperatura/umidità di stoccaggio		Temperatura: da 0 a 40°C
		Umidità relativa: 80% o meno (a 35°C) senza condensa
Standard Accessories		Piastra di calibrazione bianca; Maschere di puntamento (SAV, MAV, LMAV, LAV);
		Scatola di calibrazione zero; Cavo USB (3 m); Adattatore AC
Accessori opzionali		Software di gestione dati cromatici SpectraMagic™ NX2; Supporto per campioni in trasmittanza; Celle (Vetro; 2 mm, 10 mm, 20 mm); Celle in plastica (2 mm, 10 mm, 20 mm); Piastra di calibrazione zero per trasmittanza; Piastre di colore; Piastre verdi; Copertura antipolvere

*1 La funzione WAA consente la diagnosi della lunghezza d'onda e la correzione della lunghezza d'onda dello strumento. Questa funzione è disponibile gratuitamente per il primo anno dopo l'acquisto e può essere continuata dopo il secondo anno effettuando il servizio e la calibrazione dello strumento.

NB:

Le specifiche sono soggette a modifiche senza preavviso.
I nomi delle società e dei prodotti qui riportati sono marchi o marchi registrati delle rispettive società.
Per qualsiasi domanda sulle specifiche, contattare il proprio rappresentante Konica Minolta.

Caratteristiche

Progettato senza compromessi e con attenzione all’utente:Il CM-3700A Plus è assemblato a mano in Giappone e prodotto con la massima cura, mantenendo la qualità del suo predecessore, il CM-3700A. Il sistema ottico in acciaio inossidabile garantisce stabilità a lungo termine e durabilità, con un coefficiente di espansione termica estremamente basso.

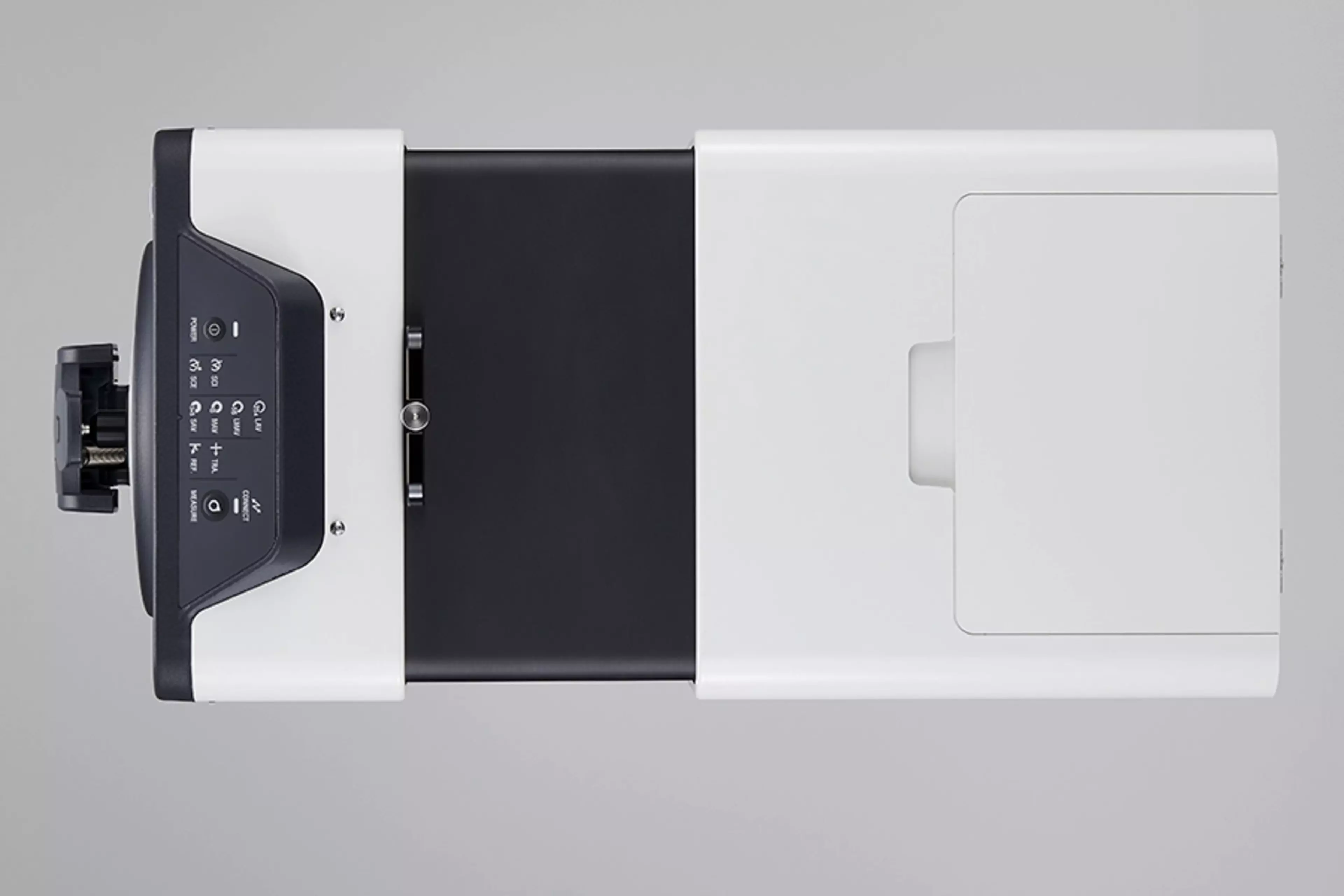

Visualizza la configurazione ed esegui le misurazioni direttamente sul dispositivo: Il pannello di visualizzazione integrato mostra la configurazione corrente per garantire che le condizioni di misurazione siano corrette. Il pannello include inoltre un pulsante di accensione e un pulsante di misurazione per semplificare le operazioni del dispositivo

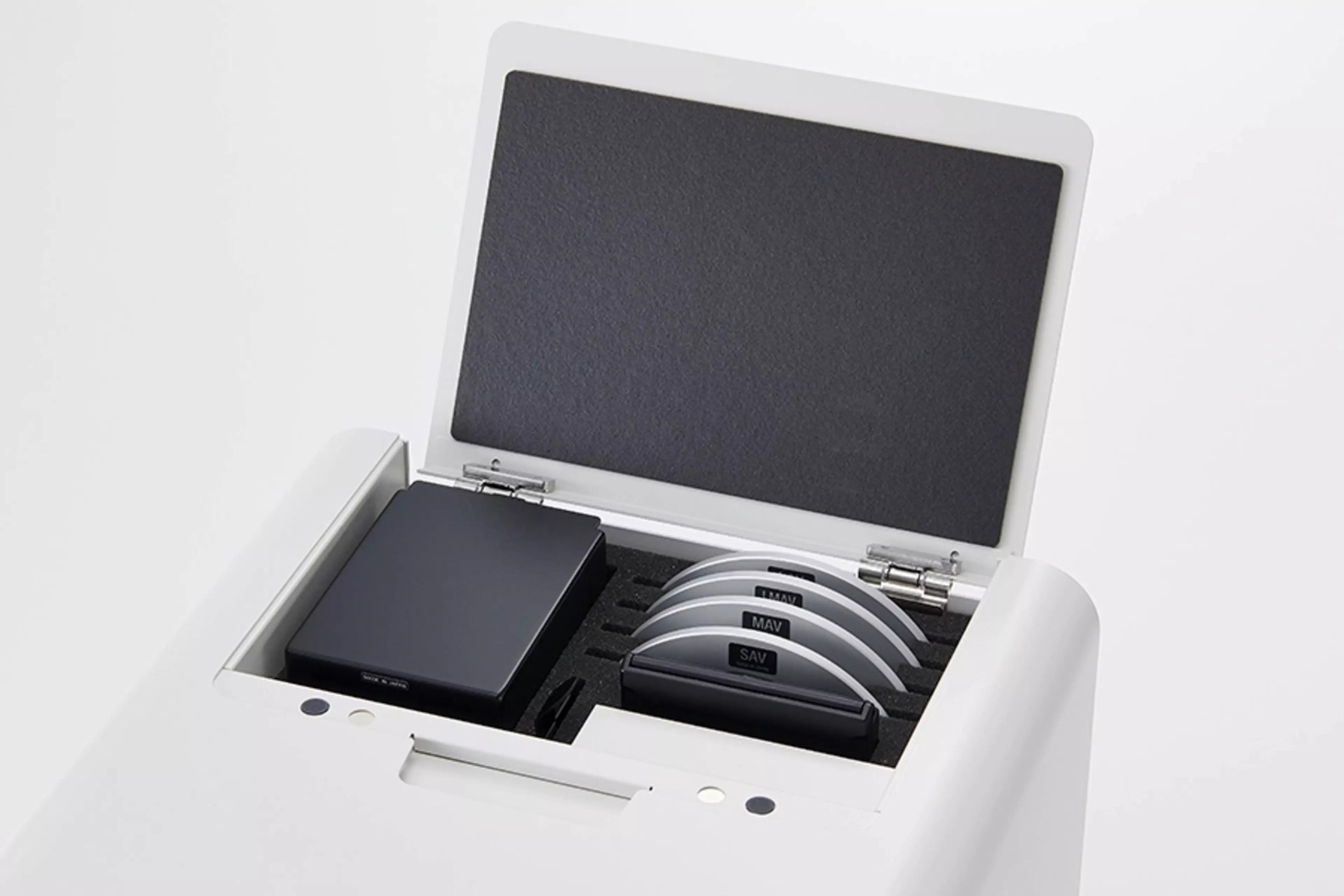

Spazio per la conservazione degli accessori integrato nello strumento: È presente uno spazio di archiviazione integrato nel corpo dello strumento per la piastrella di calibrazione, la scatola di calibrazione zero e le maschere di puntamento, che facilita la conservazione degli accessori essenziali e mantiene l'area di lavoro ordinata ed efficiente.

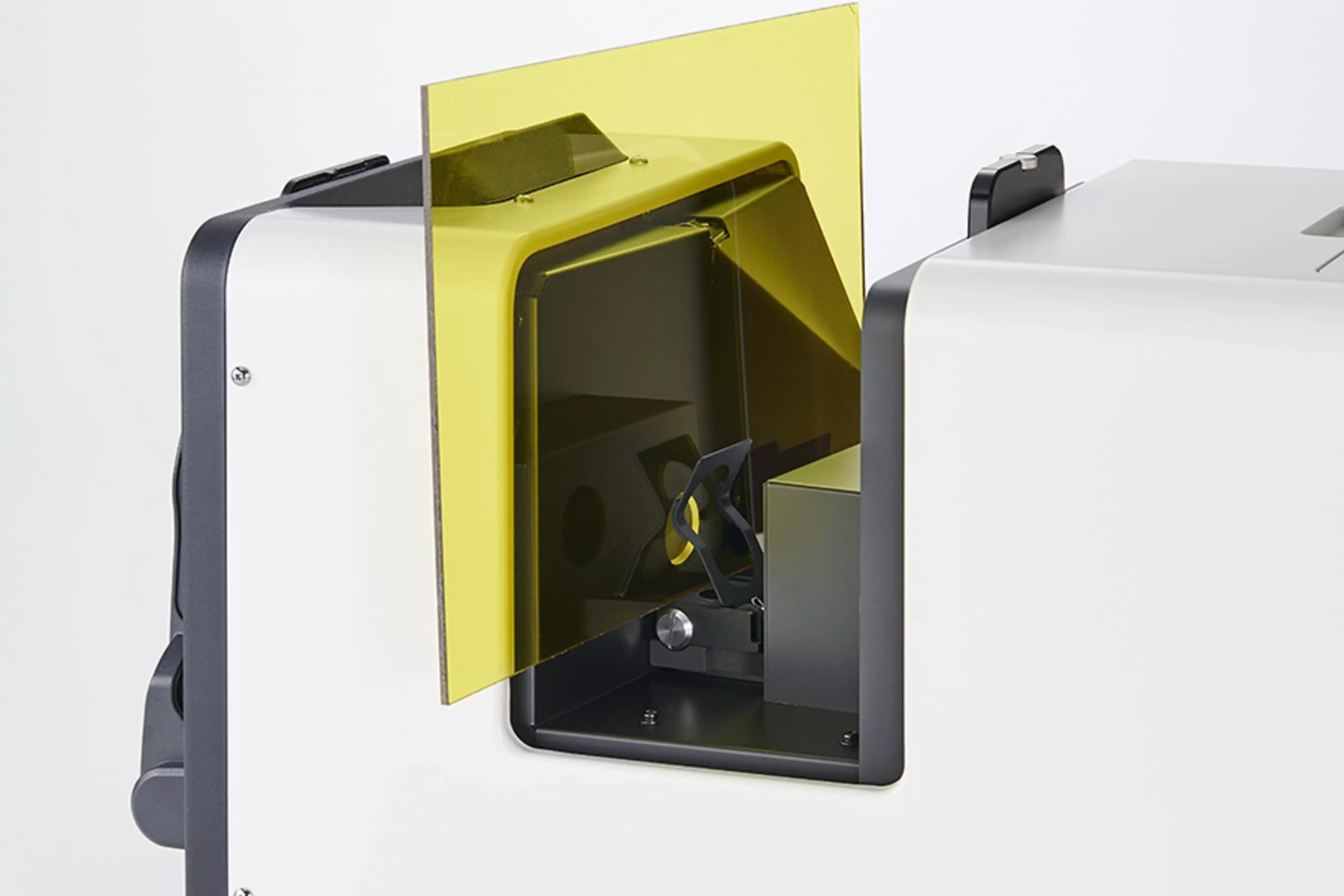

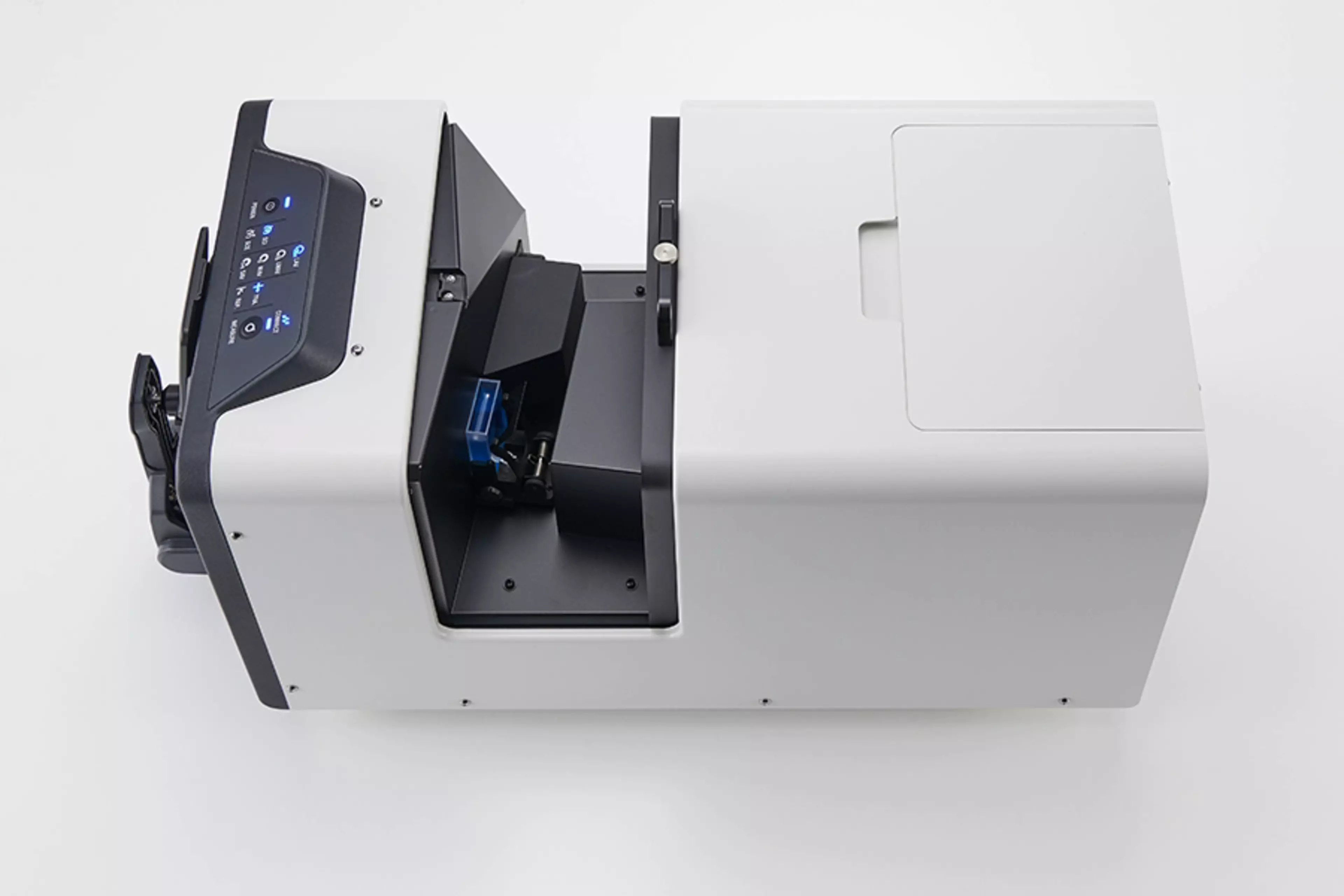

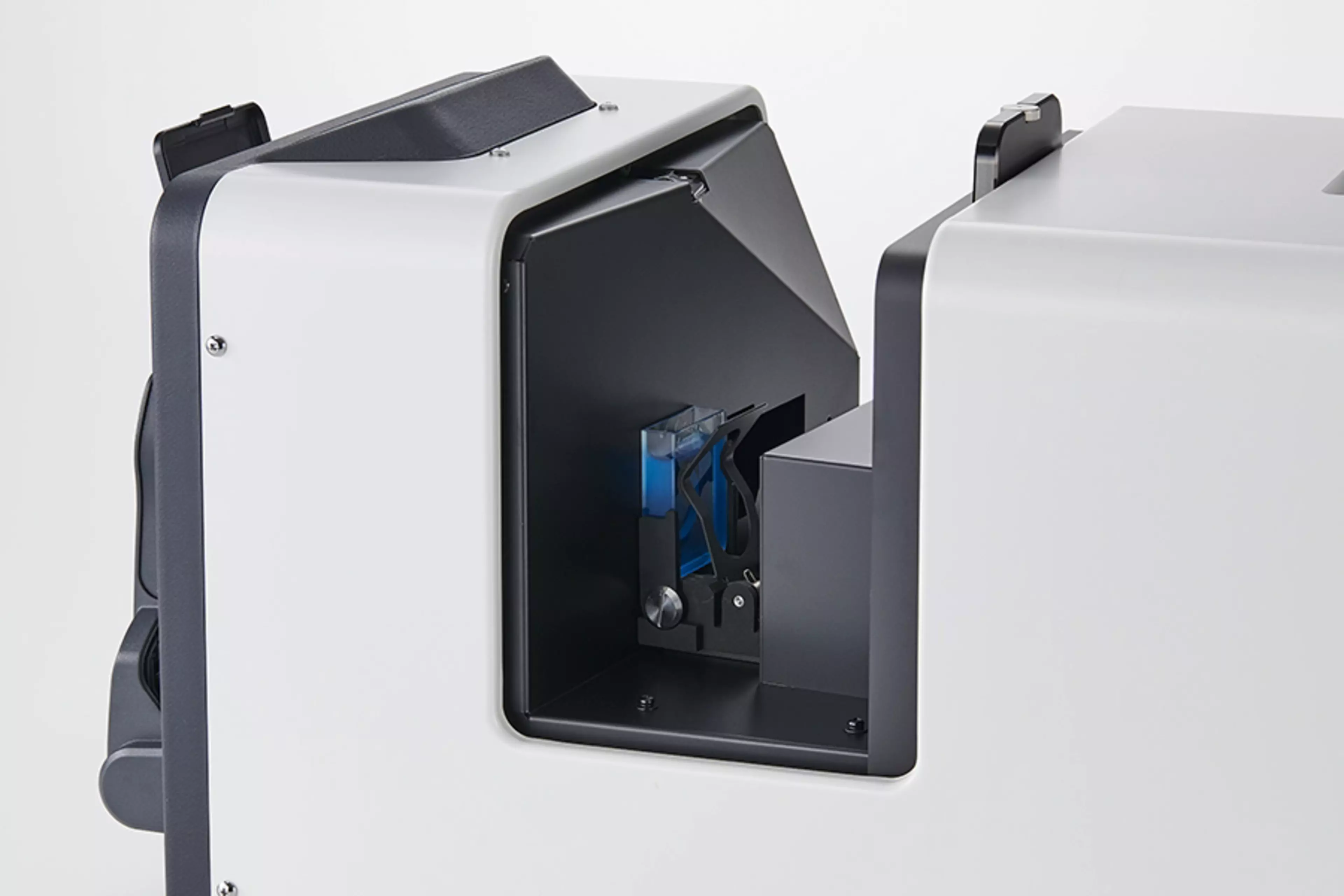

Camera di trasmittanza ridisegnata per una facile misurazione dei campioni liquidi: Ora, utilizzando lo stesso meccanismo della serie CM-36dG per far scorrere e bloccare l'apertura della camera, la camera di trasmittanza è facile da usare per gli operatori che devono misurare ripetutamente un numero elevato di campioni liquidi.

Termometro per campioni e sensore di temperatura e umidità ambientale: Alcuni colori e tipi di campioni sono soggetti a termocromaticità (soprattutto campioni ad alta cromaticità), il che significa che il colore può apparire diverso al variare di queste condizioni. Il CM-3700A Plus utilizza un sensore per registrare queste informazioni nel file dei dati cromatici, consentendo di creare una curva di correzione o di avviare un processo di troubleshooting.

Misurazione simultanea SCI e SCE: Gli operatori che misurano sia con componente speculare inclusa (SCI) che con componente speculare esclusa (SCE) possono risparmiare tempo significativo rispetto alle misurazioni effettuate con il modello CM-3700A.

Eccellente correlazione con i dati di misurazione del CM-3700A: L'accordo tra i dati delle due generazioni di strumenti è ottimale, consentendo agli utenti che passano dal CM-3700A al CM-3700A Plus di mantenere i dati esistenti e risparmiare tempo significativo durante la transizione tra i sistemi.

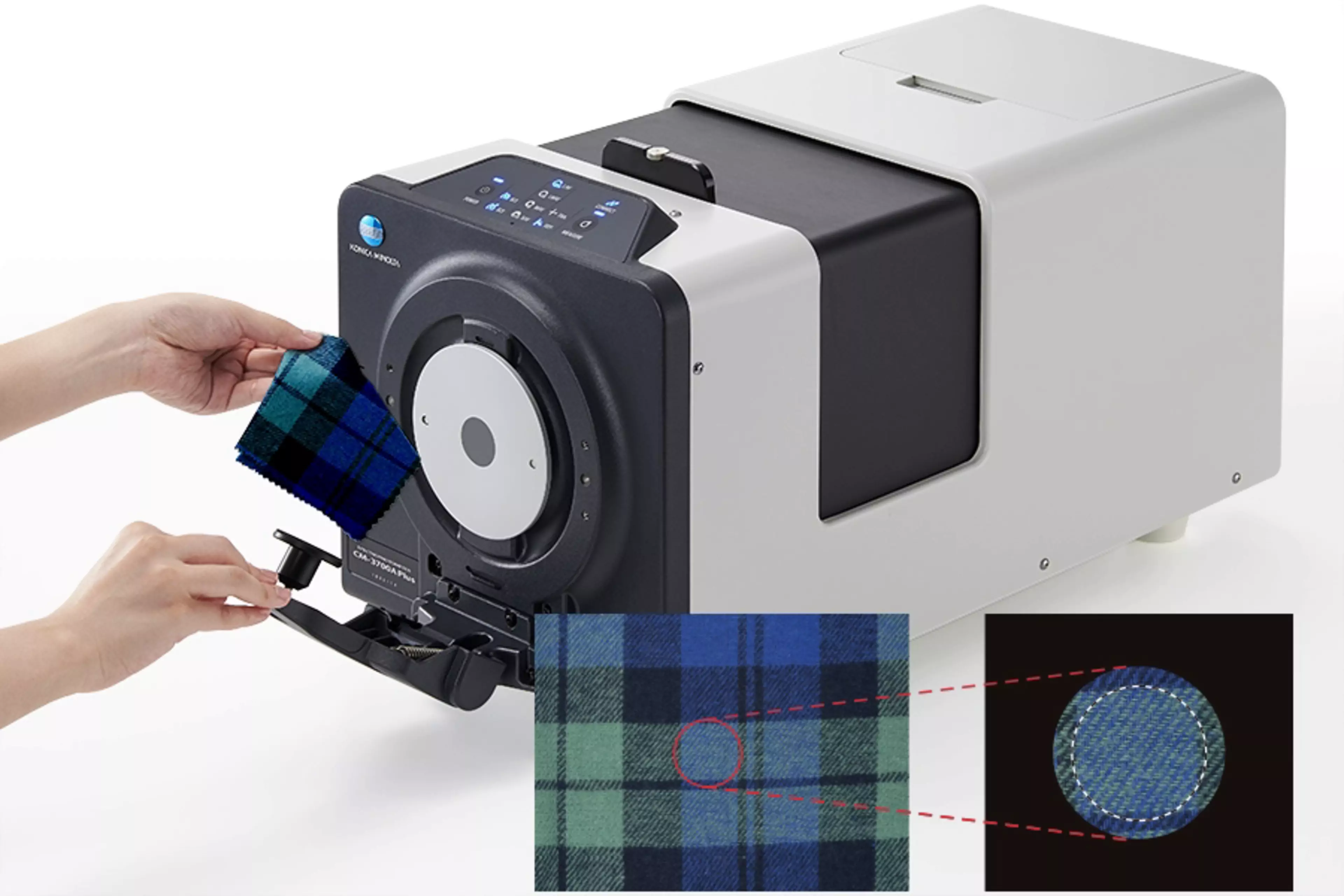

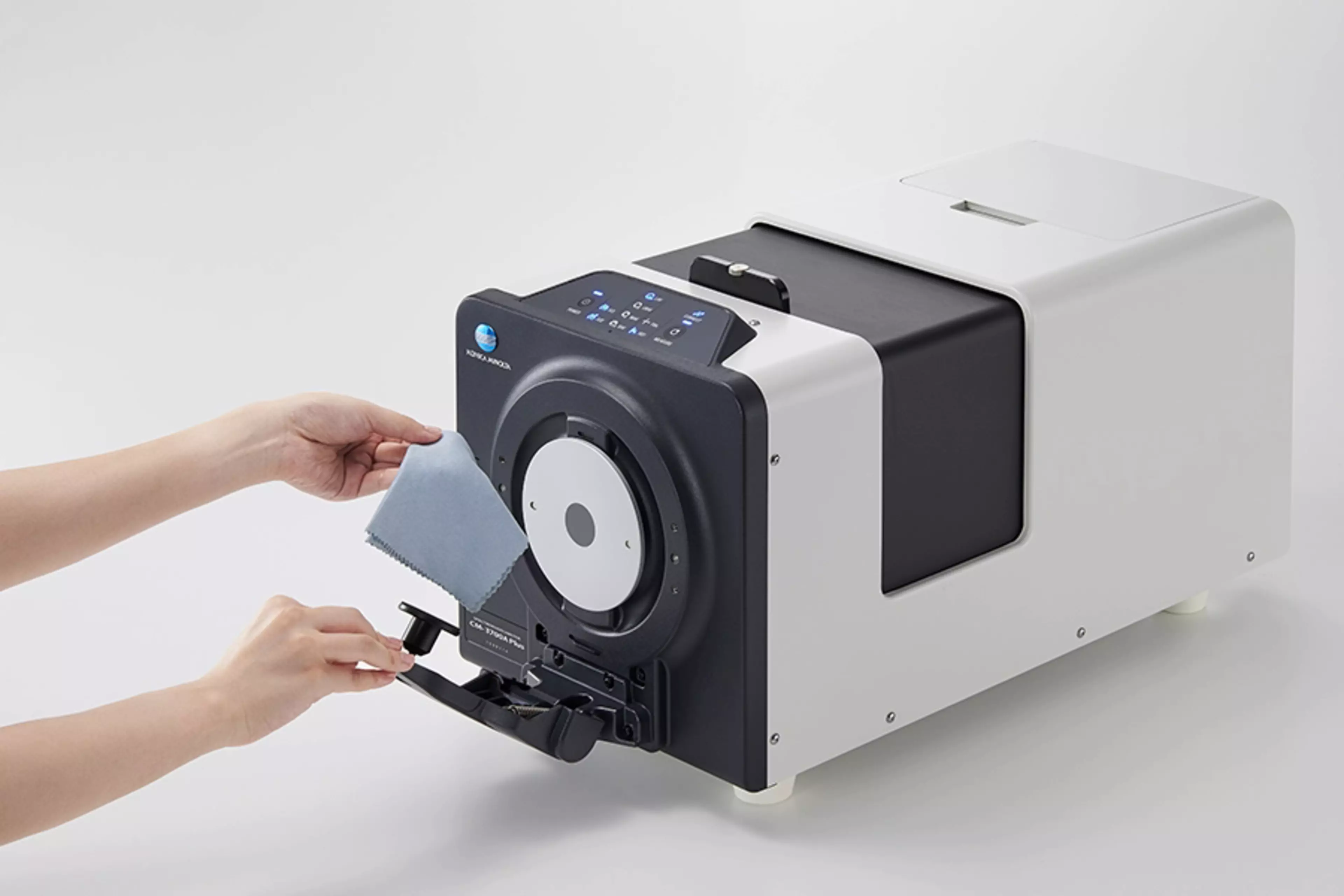

Telecamera di visualizzazione campione: La telecamera integrata assicura che anche campioni piccoli o con motivi possano essere misurati in modo preciso e ripetibile, riducendo al minimo il tempo sprecato nella presentazione del campione. Le immagini dei campioni possono essere salvate insieme ai dati di misurazione nel software SpectraMagic™ NX2.

Funzione di Analisi e Regolazione della Lunghezza d’Onda (WAA): Garantisce che i tuoi dati di misurazione siano protetti da derive, poiché il sistema esegue un controllo e una regolazione automatica durante ogni calibrazione sul bianco. La funzione WAA richiede un contratto di assistenza e manutenzione valido. Maggiori informazioni sulla tecnologia WAA sono disponibili in un documento separato, collegato in fondo a questa pagina.

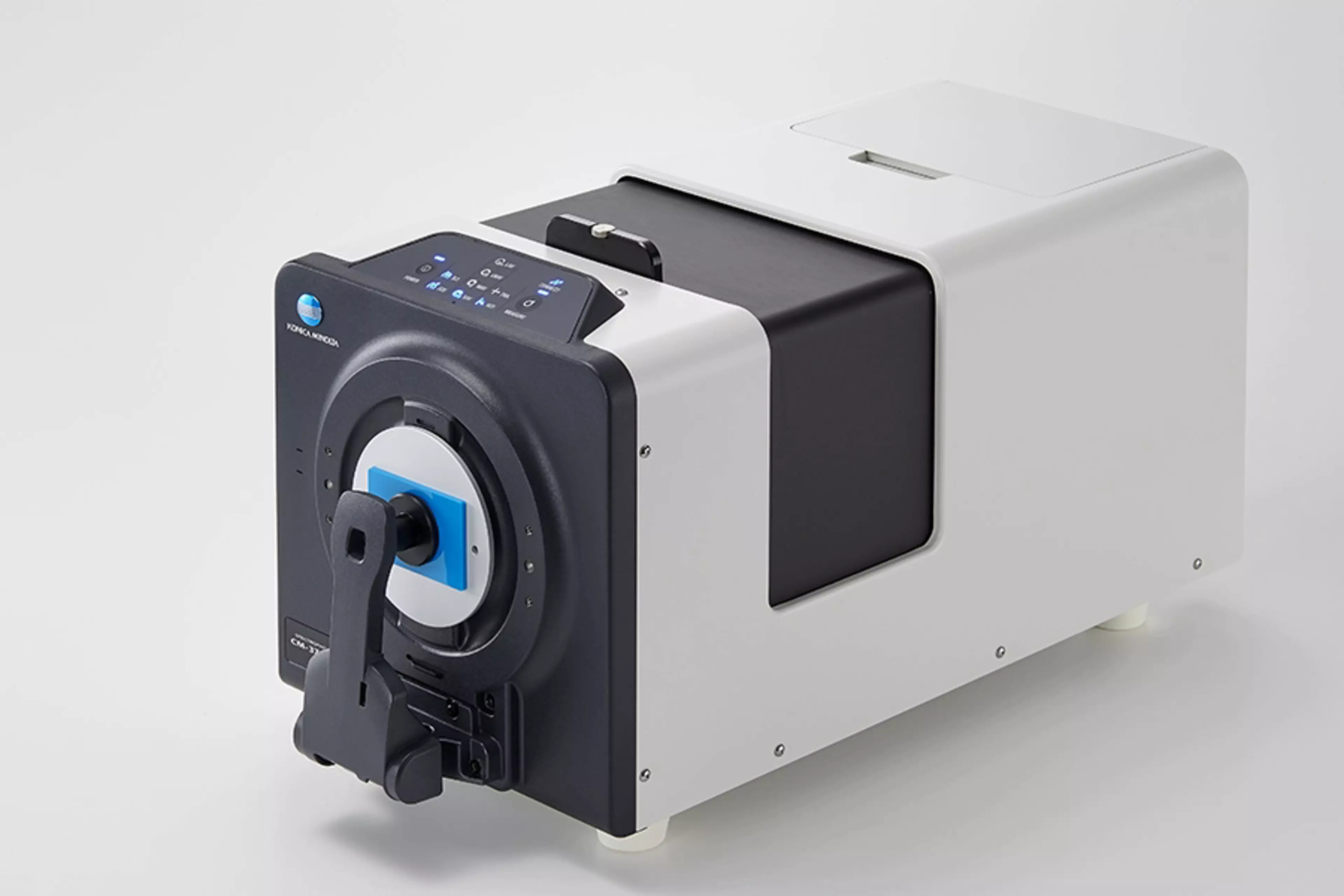

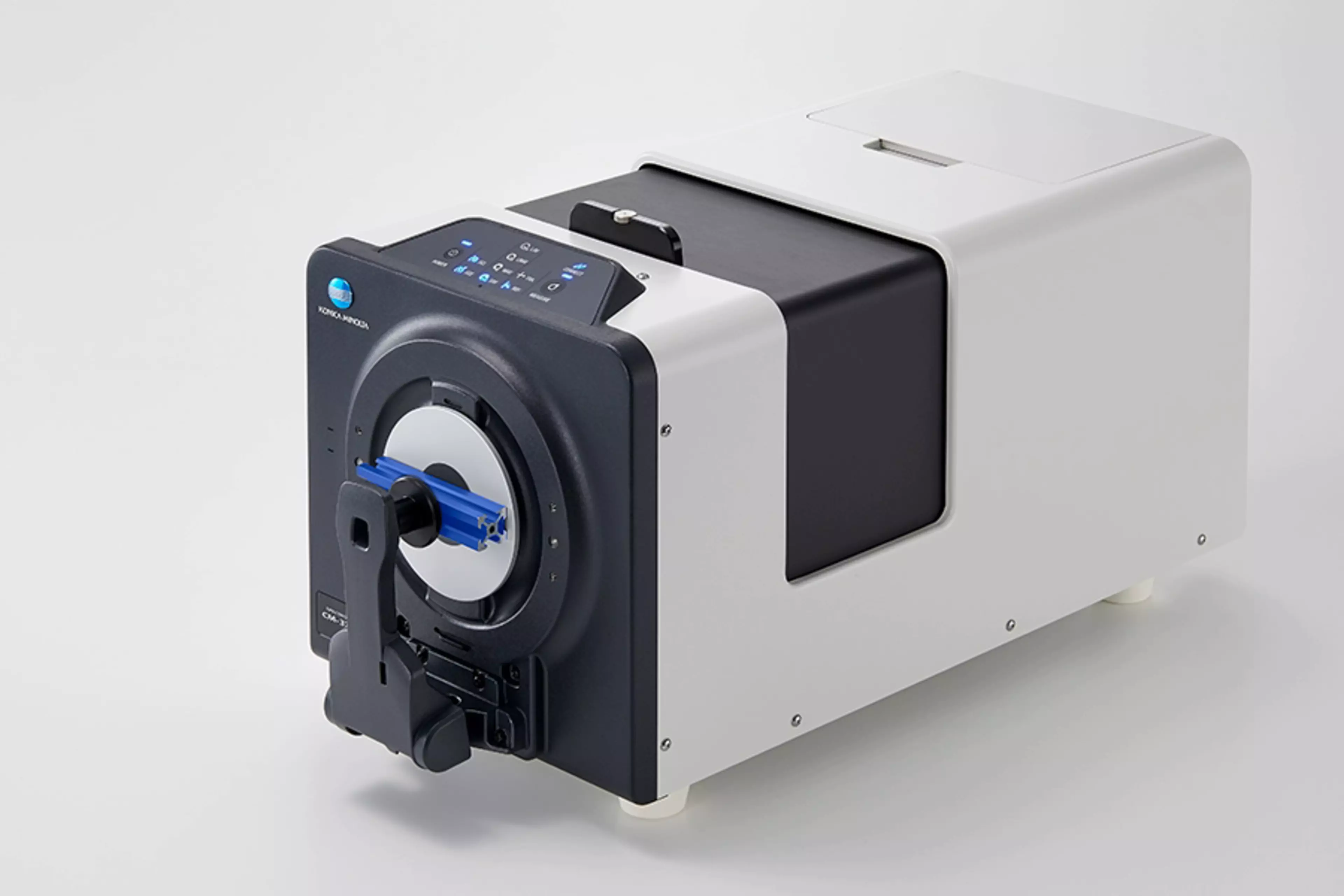

CM-3700A Plus with visualisation of sample viewer and aperture ring.

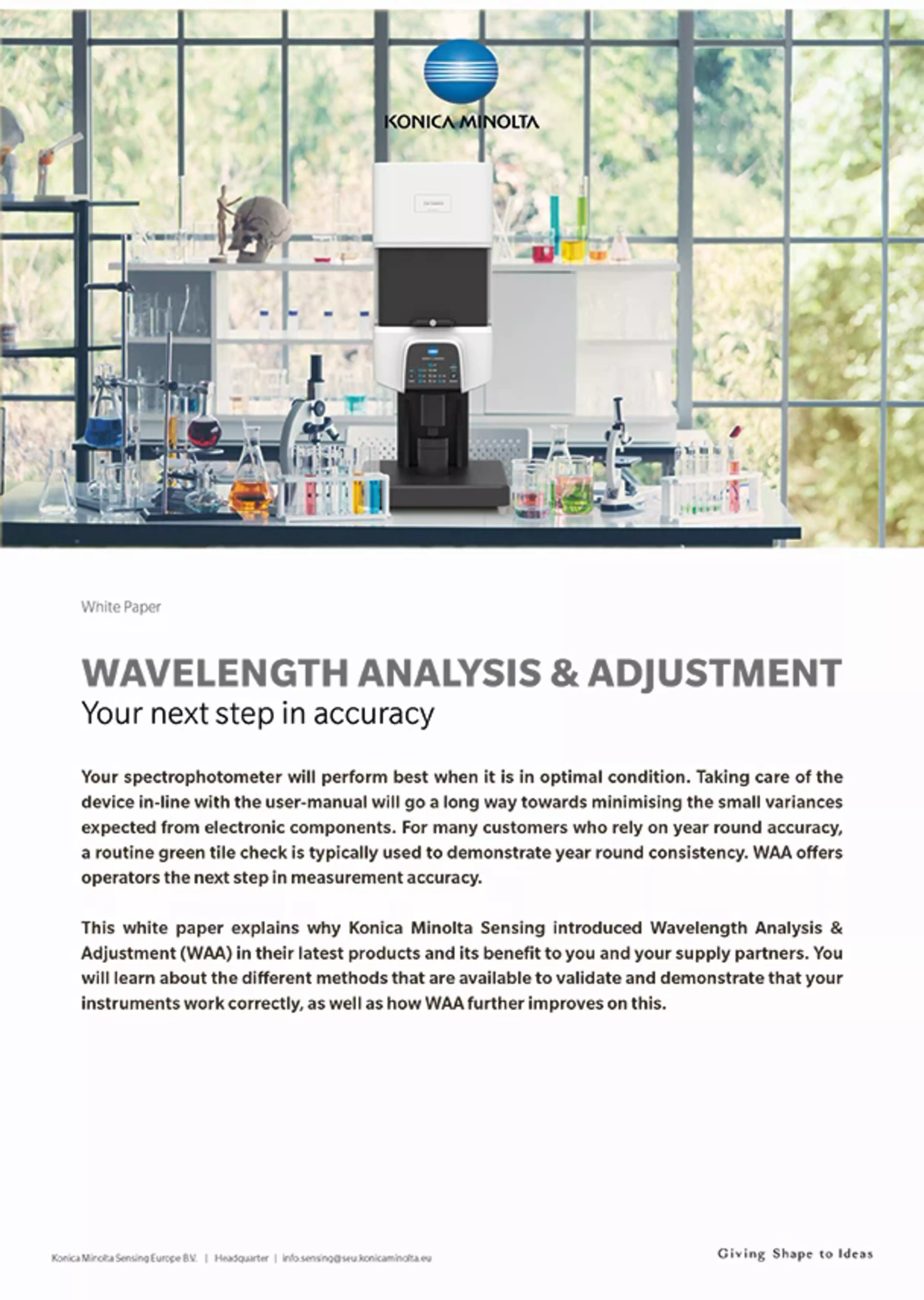

Analisi e Regolazione della Lunghezza d'Onda (WAA)
