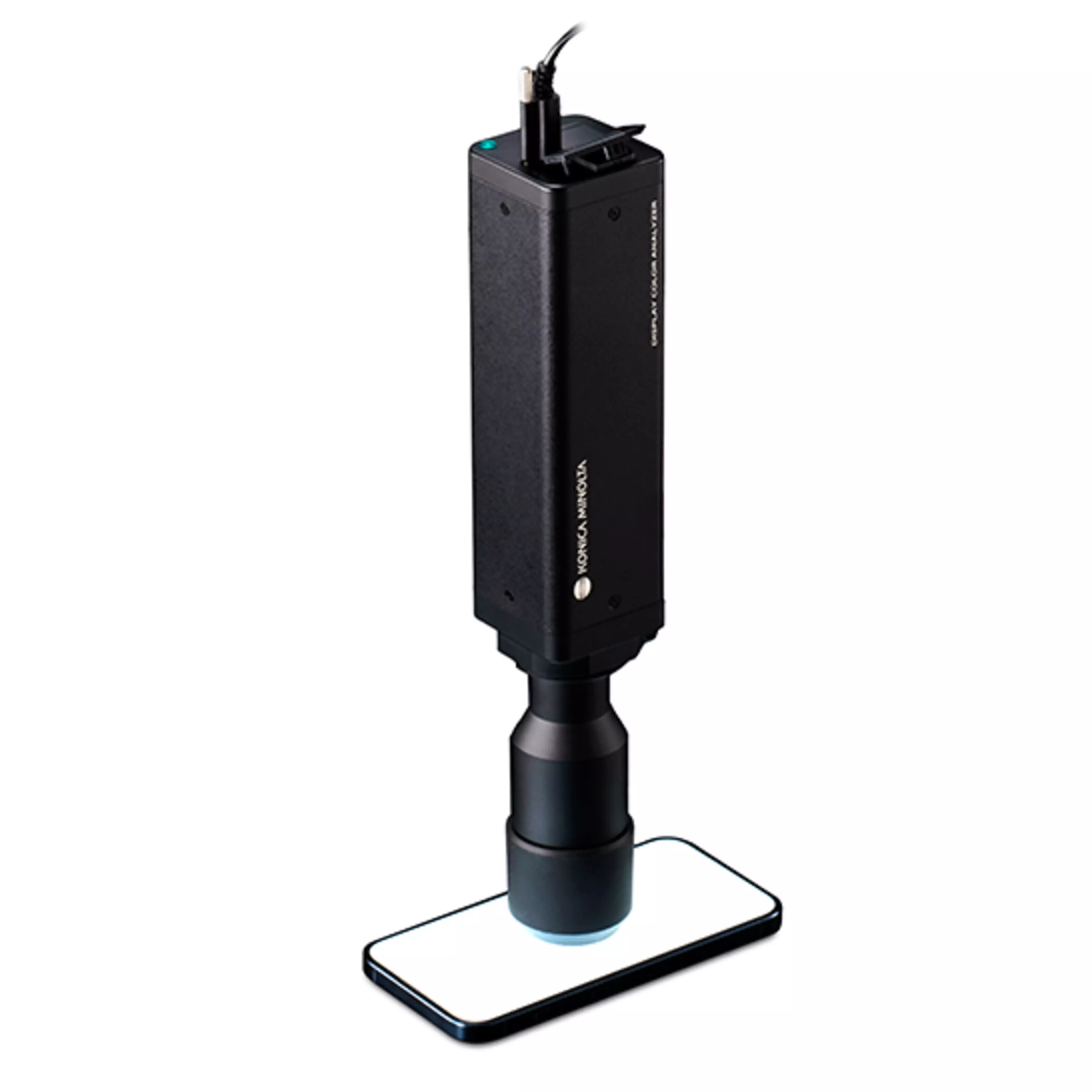

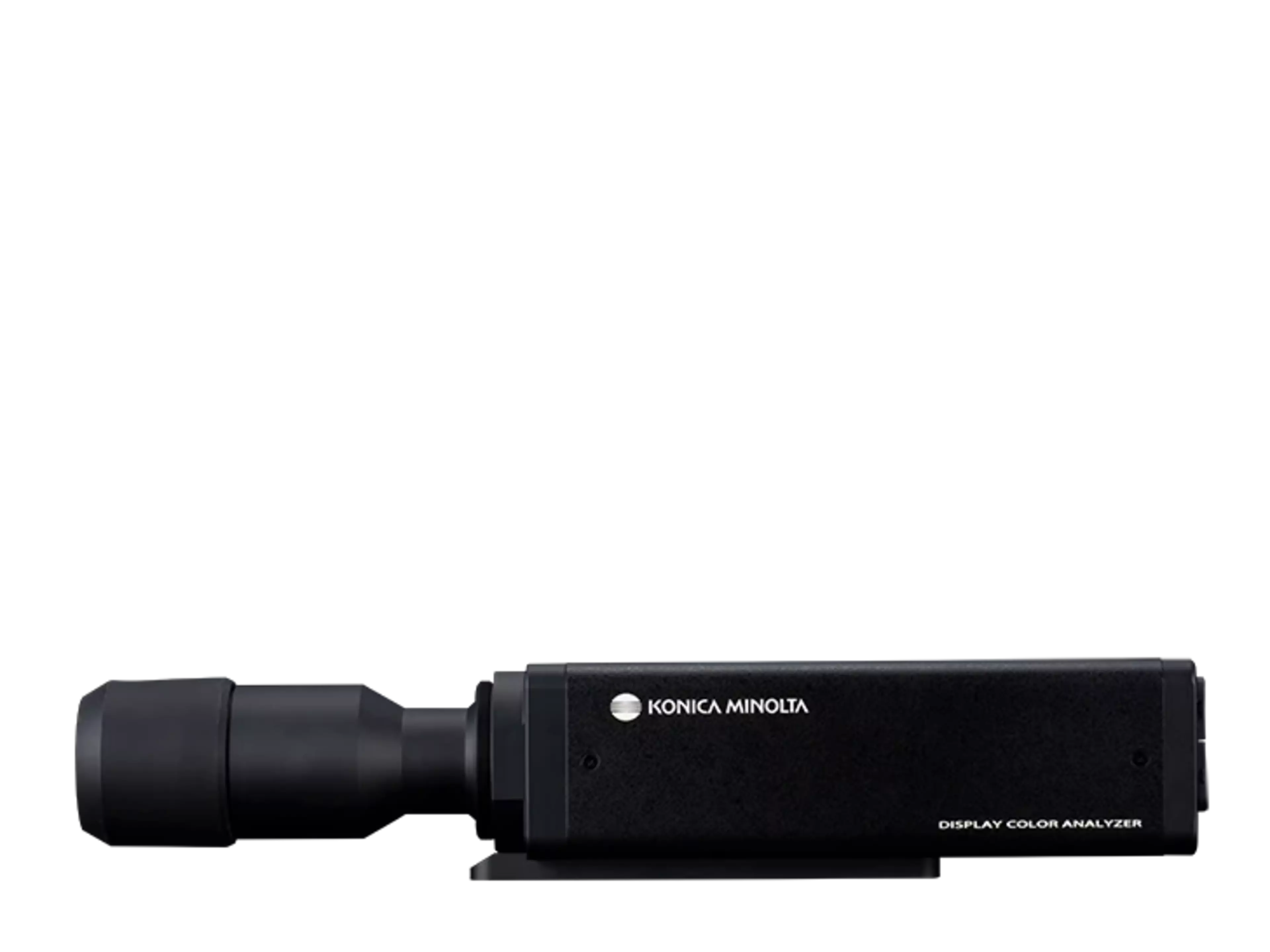

CA-527

Display Colour Analyser zur Messung und Anpassung der Chromatizitäts- und Gamma-Eigenschaften von Display-Technologien einschließlich HDR-Displays über einen erweiterten Leuchtdichtebereich.

Entwickelt zur Verbesserung der Leuchtdichte- und Farbmessgenauigkeit des CA-427 für Displays mit höherem Kontrastverhältnis und größerem Farbumfang
Display-Analysesystem für Chromatizität, Leuchtdichte, Flimmern und Gamma
Größere Genauigkeit und Wiederholbarkeit durch schnelle Messgeschwindigkeit
Garantierte Genauigkeit von niedriger bis hoher Leuchtdichte
Konzipiert für die Implemtierung in die EOL Steuerung oder als eigenständige Lösung

Kontaktieren Sie uns

Höchste Zuverlässigkeit und Leistung in Produktionsumgebungen dank der Kompatibilität mit CA-410 und CA-310

In Zusammenarbeit mit langjährigen Kunden der CA-Serie bietet der CA-527 eine verbesserte Zuverlässigkeit für eine breitere Palette von Messzielen und Anwendungen.

Wie sein Vorgänger ist der CA-527 für die Integration optimiert; die Messfühler können direkt an einen Computer angeschlossen werden, was eine kompaktere Installation ermöglicht. Die Messsensoren verfügen über einen motorisierten Nullpunkt-Kalibrierungs-Shutter zur automatischen Fernunterstützung.

Der CA-527 ist sowohl mit dem CA-P427 als auch mit dem CA-310 kompatibel. Die neuen Messfühler verwenden dieselben grundlegenden Befehle wie das neue Software Development Kit, und die neuen Messköpfe haben dieselben Gewinde wie die Vorgängergeneration, so dass sie in jede vorhandene Vorrichtung oder Integration passen, was den Aufrüstungsprozess so nahtlos wie möglich macht.

Messbereich				Ø 27 mm
Garantierte Messgenauigkeit				30 ± 5 mm
Leuchtdichte	Genauigkeit Leuchtdichte*7			0.0001 to 10,000 cd/m²
	Genauigkeit (bei Weiß)1,3		> 0.0001 cd/m²	± 9 %
			> 0.001 cd/m²	± 2 %
			> 0.01 cd/m²	± 1.5 %
			> 0.1 cd/m²	± 1.5 %
	Wiederholbarkeit (2σ)*1	AUTO	> 0.0001 cd/m²	10%
			> 0.001 cd/m²	1%
			> 0.01 cd/m²	0.30%
			> 0.1 cd/m²	0.12%
			> 1 cd/m²	0.10%
Chromaticität	Genauigkeit Leuchtdichte*7			0.001 to 10,000 cd/m²
	Genauigkeit (bei Weiß)1,3		> 0.001 cd/m²	± 0.003
			> 0.01 cd/m²	± 0.002
			> 0.1 cd/m²	± 0.002
	Wiederholbarkeit (2σ)*1	AUTO	> 0.001 cd/m²	0.0030
			> 0.01 cd/m²	0.0009
			> 0.1 cd/m²	0.0004
			> 1 cd/m²	0.0002
Flicker (CA-310 Mode) *6	Flicker (Kontrast)	Messbereich Leuchtdichte*7		0.5 to 10,000 cd/m²
		Messbereich (Flicker Frequenz)		0.25 to 65 Hz
		Genauigkeit	30 Hz, AC/DC 10% sine wave	± 0.3%
			60 Hz, AC/DC 10% sine wave	± 0.3%
		Wiederholbarkeit (2σ)	20 to 65 Hz, AC/DC 10% sine wave	0.3%
	Flicker (JEITA)	Messbereich Leuchtdichte*7		0.5 to 10,000 cd/m²
		Messbereich (Flicker Frequenz)		0.42 to 65 Hz
		Genauigkeit	30 Hz, AC/DC 4% sine wave	±0.35 dB
			30 Hz, AC/DC 1.2% sine wave	±0.35 dB
		Wiederholbarkeit (2σ)	30 Hz, AC/DC 4% sine wave	0.1 dB
			30 Hz, AC/DC 1.2% sine wave	0.3 dB
	Waveform	Messbereich Leuchtdichte*7		0.1 to 10,000 cd/m²
		Sample Frequenz		200 kHz Changeable
		Wiederholbarkeit (2σ)	Lv: 0.1 cd/m², fs: 3 kHz, fc: 1 kHz	1.8%
	VRR-Flicker	Messbereich Leuchtdichte*7		0.5 to 10,000 cd/m²
		Sample Frequenz		200 kHz Changeable
		Messbereich (Flicker Frequenz)		0.25 to 240 Hz
		Genauigkeit	1 to 120 Hz, AC/DC 10% sine wave	± 0.3%
		Wiederholbarkeit (2σ)	1 to 120 Hz, AC/DC 10% sine wave	0.3%
XYZ (Wide Frequency Mode) *6	Flicker (Kontrast)	Messbereich Leuchtdichte*7		0.5 to 10,000 cd/m²
		Messbereich (Flicker Frequenz)		0.25 to 200 Hz
		Genauigkeit	30 Hz, AC/DC 10% sine wave	± 1.5 %
			60 Hz, AC/DC 10% sine wave	± 2.2 %
		Wiederholbarkeit (2σ)	20 to 65 Hz, AC/DC 10% sine wave	1.6%
	Flicker (JEITA)	Messbereich Leuchtdichte*7		0.5 to 8,500 cd/m²
		Messbereich (Flicker Frequenz)		0.42 to 200 Hz
		Genauigkeit	30 Hz, AC/DC 4% sine wave	± 0.35 dB
			30 Hz, AC/DC 1.2% sine wave	± 0.35 dB
		Wiederholbarkeit (2σ)	30 Hz, AC/DC 4% sine wave	0.4 dB
			30 Hz, AC/DC 1.2% sine wave	1.4 dB
	Waveform	Messbereich Leuchtdichte*7		0.1 to 10,000 cd/m²
		Sample Frequenz		3 kHz Changeable
		Wiederholbarkeit (2σ)	Lv: 0.1 cd/m²	13%
			Lv: 1 cd/m²	1.4%
Accuracy guaranteed measurement speed *4	Lvxy	AUTO	1 mal/Sek (> 0.0001 cd/m2)
			5 mal/Sek (> 0.015 cd/m2)
			20 mal/Sek (> 0.2 cd/m2)
	Flicker (Contrast)		20 mal/Sek
	Flicker (JEITA/VESA)		0.5 mal/Sek (1 Hz pitch), 2.5 mal/Sek (10 Hz pitch)
	VRR-Flicker	Sample Frequenz: 3 kHz	0.7mal/Sek. (bei 1Sek. Exp.)
Messbereich (Vertikale Synchronisationsfrequenz)		0.5 to 240 Hz (Leuchtdichte und Chromatiziät)
Stromversorgungy		DC 5 V (Anschluss über USB oder RS)
Temperatur/Luftfeuchtigkeit bei Betrieb*5		10 -35°C, relative Luftfeuchtigkeit 85% oder weniger ohne Kondensation
Temperatur/Luftfeuchtigkeit bei Lagerung		0 - 45°C, relative Luftfeuchtigkeit 85% oder weniger (bei 35°C) ohne Kondensation

*1: Gemessen unter der Standardlichtquelle von Konica Minolta (6.500 K).

*2: Die Leuchtdichte für Monochrom wird gemessen, wenn der Wert für die Leuchtdichte für Weiß 100 cd/m2 beträgt.

*3: Temperatur 23°C/±2°C, relative Luftfeuchtigkeit 40%±10%.

*4: Im NTSC-Synchronisationsmodus über USB mit einer Sonde. Gemessen mit einem von Konica Minolta bezeichneten PC (mit direktem Anschluss von PC und Sonde und unter Verwendung der mitgelieferten Messsoftware).

*5: Messwertschwankung (im Vergleich zum Referenzmesswert bei 23°C, 40% RH): Leuchtdichte: ±2% für Weiß; Farbort (bei 100 cd/m2): ±0,002 für Weiß, ±0,003 für Monochrom.

*6: „Flicker (CA-310 Modus)“ und „XYZ (Wide Frequency Mode)“ sind Modusbezeichnungen für die PC-Software CA-S40.

*7: Gemessen unter Konica Minoltas Standardlichtquelle (Konstantes Licht). Wenn die Leuchtdichte den oberen Grenzwert kurzzeitig stark überschreitet, z.B. bei einer PWM-Lichtquelle mit geringem Tastverhältnis, können Leuchtdichten unterhalb des oberen Grenzwertes als zu hoch angezeigt werden.

*Die technischen Daten können ohne vorherige Ankündigung geändert werden.

NB:

Änderungen der technischen Daten und des Aussehens bleiben vorbehalten.
Firmennamen und Produktnamen sind eingetragene Warenzeichen oder Warenzeichen von Konica Minolta, Inc.
Bei Fragen zu den technischen Daten kontaktieren Sie Ihren lokalen Konica Minolta Vertrieb

Funktionen

Übertrifft den Branchenstandard CA-P427

In Zusammenarbeit mit unseren Partnern, die auf dem Gebiet der Displaytechnologie führend sind, wurde das CA-527 entwickelt, um die Charakterisierung eines noch größeren Bereichs der Leuchtdichte und des Farbumfangs zu ermöglichen. Das CA-527 ist eine verbesserte Messlösung für Unternehmen, die Display-Technologie der nächsten Generation entwickeln, herstellen, kalibrieren und reparieren.

Deutlich erhöhte Genauigkeit garantierter Messbereich

Das CA-527 übertrifft sogar die hochempfindliche Version seines Vorgängers (CA-VP427) mit einem doppelt so genauen Messbereich für die Messung hoher Leuchtdichten und in noch dunkleren Bereichen niedriger Leuchtdichten. Dies ermöglicht die Messung eines verbesserten Kontrastverhältnisses und einer verbesserten Farbwiedergabe für Technologien der nächsten Generation und anspruchsvolle Produkte wie z. B. sichtbare Displays im Außenbereich.

Verbesserte Taktzeiten durch schnellere Messungen

Die Messung niedriger Leuchtdichten kann bei Systemen der aktuellen Generation einen Engpass darstellen. Das CA-527 zeichnet sich durch ein verbessertes optisches Design aus, das Messungen bei geringer Leuchtdichte etwa fünfmal schneller als sein Vorgänger durchführt und damit eine erhebliche Leistungs- und Effizienzsteigerung für Produktions- und Entwicklungsanwendungen ermöglicht.

Erfassung von Emissionswellenformen mit hoher Abtastrate

Das CA-527 verwendet eine höhere Abtastrate, um eine genauere Messung der Emissionswellenformen bei niedrigen Leuchtdichten zu gewährleisten, wenn OLED-Displays mit höherem Kontrast und dynamisch betriebene Mikro-LEDs gemessen werden.

Variable Aktualisierungsrate (VRR) Flicker Messung

Ergänzend zu den Flickermessfunktionen der vorherigen Generation (JEITA, VESA und FMA) verfügt der CA-527 über einen neuen VRR-Flickermessindex, der eine branchenführende Flickermessleistung gewährleistet.

Garantierte Genauigkeit von sehr geringer bis hoher Helligkeit

	CA-310	CA-P427	CA-527
Garantierter Leuchtdichtebereich	0.005 to 1,000 cd/m2	0.001 to 5,000 cd/m2	0.0001 to 10,000 cd/m2
Garantierter Chromatizitätsbereich	0.05 to 1,000 cd/m2	0.01 to 5,000 cd/m2	0.001 to 10,000 cd/m2
Garantierte Genauigkeit xy; bei Messung einer Standardlichtart	±0.004	±0.003	±0.003
