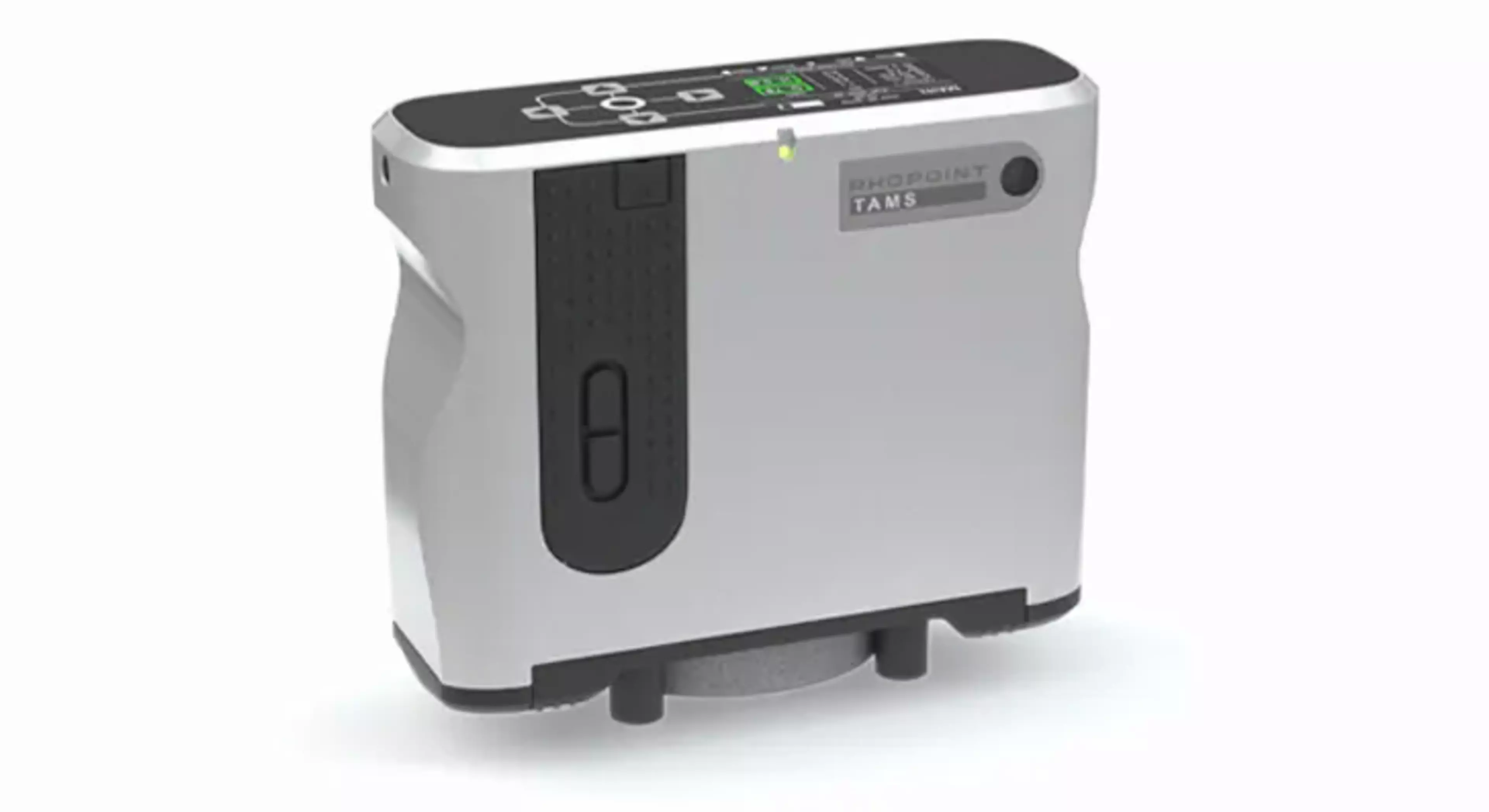

Rhopoint TAMS™ (Total Appearance Measurement System) for quality measurements of automotive coating (left view)

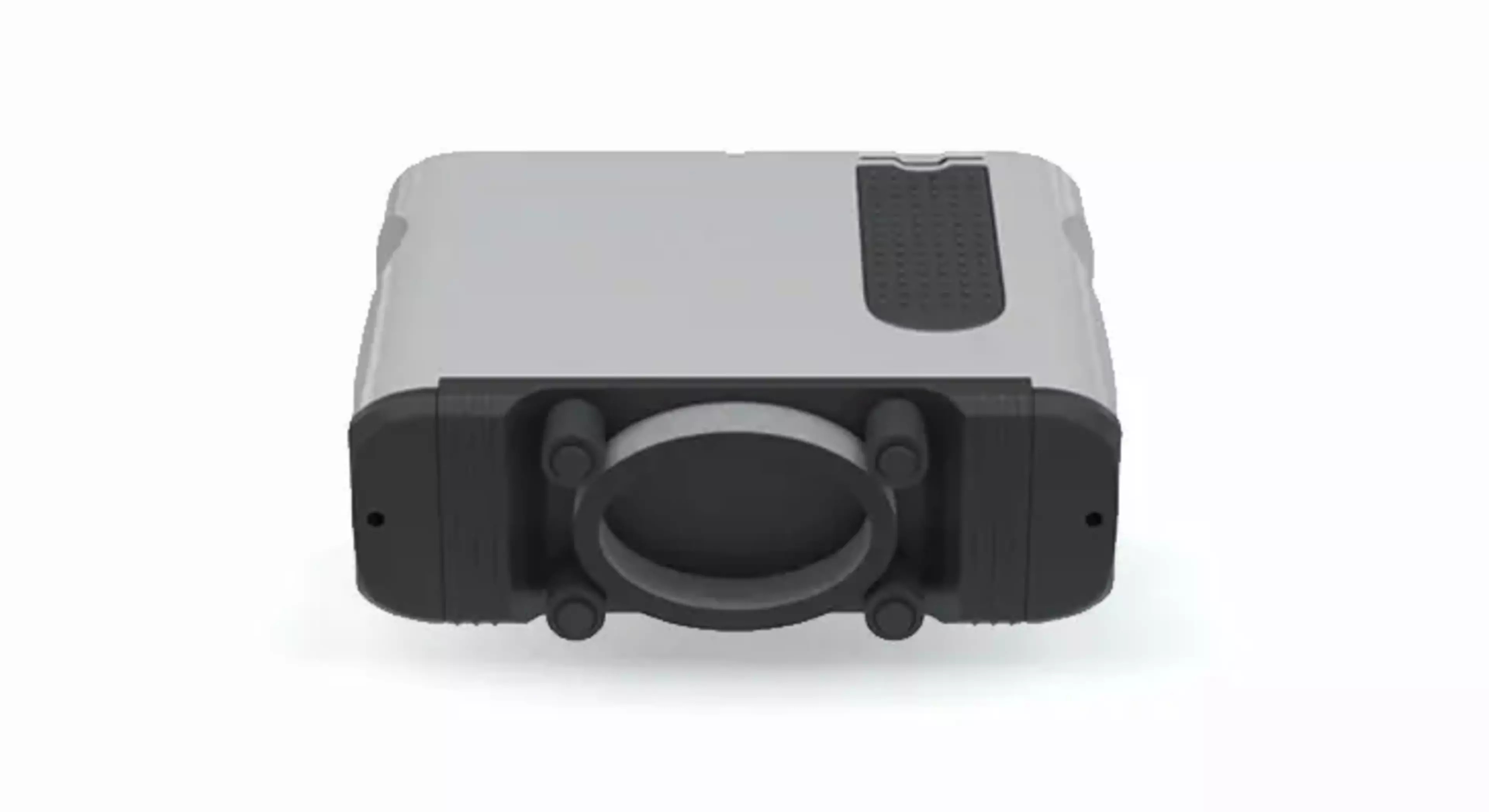

Rhopoint TAMS™ (Total Appearance Measurement System) for quality measurements of automotive coating (right view)

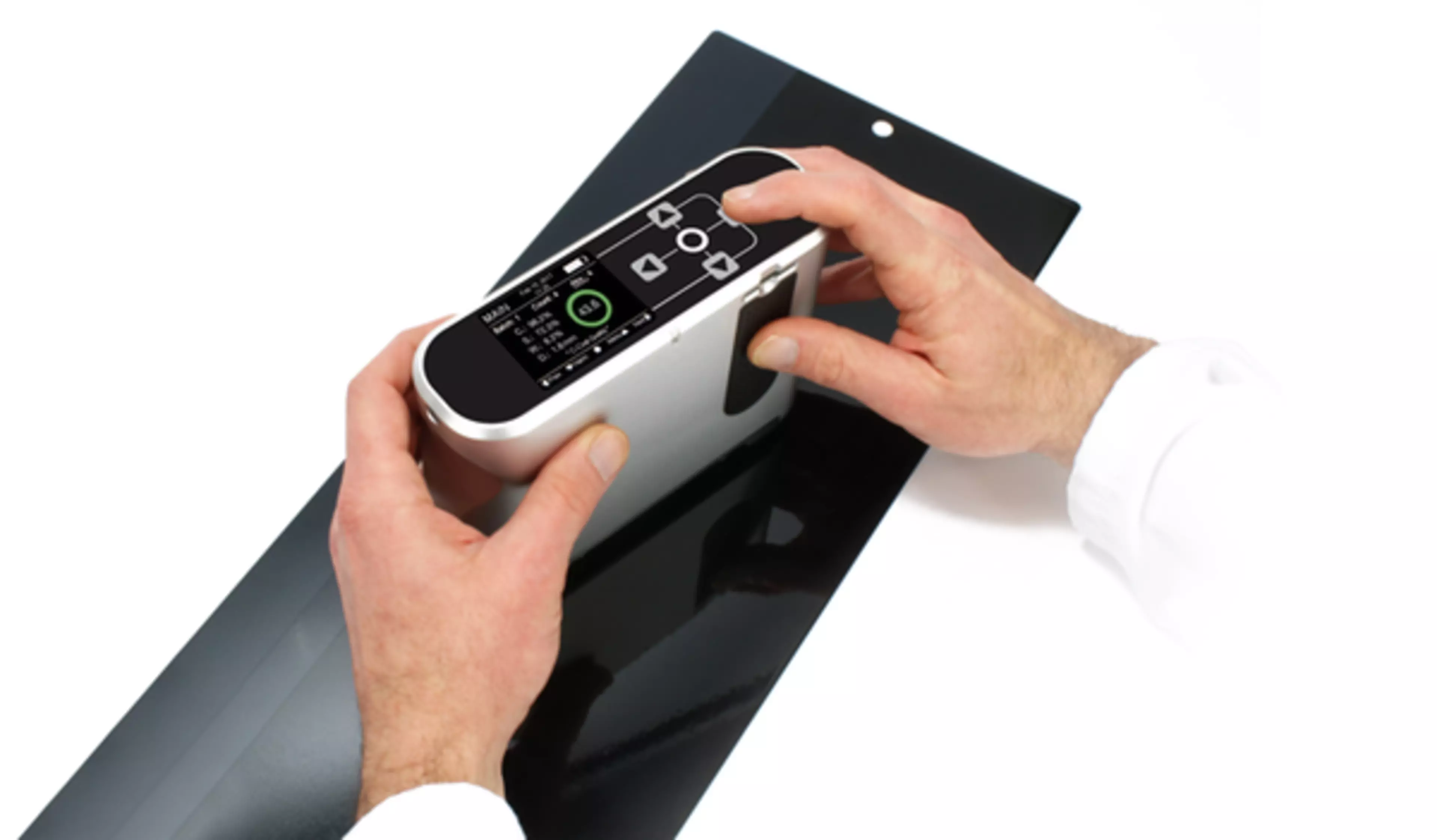

Rhopoint TAMS™

Rhopoint TAMS™ (Total Appearance Measurement System) Individuelle neue Werte für Kontrast, Schärfe, Welligkeit und dominante Strukturgröße beschreiben die visuelle Wahrnehmung vollständig.

Die Dual-Fokus-Kamera erfasst ALLE Daten des Erscheinungsbildes der Oberfläche
SCHNELLER Betrieb durch leistungsfähige integrierte Bildanalyse
Einfache Bedienung dank geführter Menünavigation
SICHER in der Anwendung - Kratzschutz dank bewegungsloser Flächenmessung
ERGONOMISCHER Betrieb - einfachere Messung des gesamten Fahrzeugs.
SCHNELLE & EINFACHE Datenübertragung via SD-Karte.
Flexible Stromversorgung - 2x Wechsel-Akkus oder Netzteil

Kontaktieren Sie uns

Das ultimative Qualitätskontrollinstrument, das Folgendes kann:

Rhopoint TAMS™ - das ultimative Qualitätskontrollinstrument für die instrumentelle Analyse der Oberflächenbeschaffenheit, Rauheit und Welligkeit im Automobillackierprozess, vom Rohmaterial über die E-Lackierung bis hin zur C-Lackierung.

Ein schönes, glattes Finish ist das Hauptziel bei der Lackierung eines Fahrzeugs - die Qualität dieses Finishs wird durch die Oberflächenrauhigkeit und -welligkeit des zu lackierenden Rohmaterials und die Effektivität jedes nachfolgenden Beschichtungsprozesses sowie durch eventuelle Polier- oder Schleifvorgänge bestimmt.

Das Rhopoint TAMS™ kann Oberflächen in allen Phasen des Lackierprozesses messen und kartieren, vom Rohmaterial bis zur letzten Deckschicht. Dieses innovative Gerät bietet viele Vorteile der hochauflösenden Analysewerkzeuge in Kombination mit der Tragbarkeit und Zugänglichkeit eines Handgeräts.

Das ultimative Qualitätskontrollinstrument, das alles kann:

Raw Material
E-Coat
C-Coat

Dieses innovative Gerät ist das Ergebnis einer jahrelangen Entwicklungszusammenarbeit zwischen Rhopoint, der Volkswagen AG und der AUDI AG. Es modelliert nicht nur die menschliche Wahrnehmung der Qualität des endgültigen Oberflächenaussehens, sondern kann gleichzeitig zur Beurteilung topografischer Informationen von Oberflächen verwendet werden, die von völlig matt bis hochglänzend reichen.

Im Gegensatz zu den derzeit verwendeten Systemen ist das Rhopoint TAMS™ in der Lage, Oberflächendaten für mittelglänzende und hochglänzende Oberflächen und damit für alle Oberflächen im gesamten Prozess der Automobillackierung zu erfassen - Stahl und Aluminium, E-Coat sowie Füller, Basislack und Decklack.

^{Konica Minolta Sensing Europe B.V. is an authorized Distributor of} ^{Rhopoint Instruments Ltd.}

Spezifikationen Rhopoint TAMS^TM
Menüführung	5 Kapazitive Sensortasten
Messauslösung	Taktile Taster Kapazitiver Sensor Push & Start-Automatik
Messdauer	4 Sekunden Bildaufnahme 4 Sekunden Verarbeitung
Farbanzeige	Full colour IPS screen
Stromversorgung	Herausnehmbare und wiederaufladbare Lithium-Polymer-Batterien
Betriebsdauer	Bis zu 5 Stunden/Ladung
Speicher	>100,000 Messungen 8GB intern / 8+GB SD Karte
Datentransfer	SD Karte (Ethernet auf Anfrage)
Optisches System	Bildverarbeitung mit variablem Fokus
Ortsauflösung (Oberfläche)	37μm/Pixel
Sichtfeld/ Field of View (Oberfläche)	27 x 16mm
Produktionsintegration	RFID TAG Leser (optional)
Größe / Gewicht	172 x 136 x 56 mm / ca. 1000g
Zusätzliche Sensoren	Beschleunigungssensor Orientierungssensor 4x Drucksensor (Messauslösung)
Konstruktion	Aluminium Geräteschale

WS-Bands (C-/E-Coat)	Sa_A	Sa_B	Sa_C	Sa_D	Sa_E	Sa_SW	Sa_LW
Bandpass Filter [mm]	0.1 - 0.3	0.3 - 1.0	1.0 - 3.0	3.0 - 10.0	10.0 - 13.5	0.3 - 1.2	1.2 - 12.0
Auflösung (Display)	0.1
Wiederholbarkeit [SD]	0.1
Reproduzierbarkeit [SD, max]	0.3

C-Coat	Kontrast	Schärfe	Welligkeit	Dominante Strukturgröße	Qualität	Harmonie
Index [units]	C [%]	S [%]	W [„W“ units]	D [mm]	Q [%]	H [„H“ units]
Minimum	0.0	0.0	0.0	0.5	0.0	0.5
Maximum	100.0	100.0	30.0	6.8	100.0	8.9
Auflösung (Display)	0.1	0.1	0.1	0.1	0.1	0.1
Wiederholbarkeit [SD]	0.5	0.5	0.5	0.5	0.5	0.2
Reproduzierbarkeit [SD, max]	1.5	1.5	1.5	0.5	2.0	0.3

E-Coat / R-Mat (O-Rough)	Mittlere arithmetische Höhe	Arithmetischer Mittelwert Rauheit in X-Richtung	Arithmetischer Mittelwert Rauheit in Y-Richtung	Mittlere Rillenbreite der Profilelemente
Index [units]	Sa [µm]	RaX [µm]	RaY [µm]	RsM [mm]
Minimum	0			0.3
Maximum	20			9
Auflösung (Display)	0.1
Wiederholbarkeit [SD]	0.1
Reproduzierbarkeit [SD, max]	0.3

Konica Minolta Sensing Europe B.V. ist ein autorisierter Vertriebspartner von Rhopoint Instruments Ltd.

Funktionen

Korrekt von Anfang an

Um die Eignung von Rohstoffen zu bewerten, einzelne Prozesse zu optimieren und ein vollständiges Bild davon zu erhalten, wie die Qualität des Endprodukts in jeder Lackierstufe beeinflusst wird, werden analytische Daten benötigt, um zu verstehen, wie jeder Lackierprozess die zugrunde liegende Rauheit des Grundmaterials wie Stahl und Aluminium füllt, glättet und maskiert.

Das Rhopoint TAMS™ mit seiner bildgebenden Technologie nutzt das Prinzip der Phasenmessenden Deflektometrie (PMD) als eine seiner Messtechnologien und liefert ISO 16610-konforme, hochauflösende 3D-Höhenkarten von Rohmaterialien und allen Oberflächen im Lackierprozess in weniger als fünf Sekunden.

Die Messungen erfolgen nach DIN EN ISO 4287 (wie optischer Ra) bzw. DIN EN ISO 25178 für flächenhafte topografische Informationen (wie Sa).

Alles unter Kontrolle - in allen Zwischenschritten

Der Zwischenproduktionsschritt der Kathodischen Tauchlackierung (KTL/E-Coat, auch bekannt als elektrophoretische Abscheidung, anodische Tauchlackierung, Elektrobeschichtung usw.) ist ein Hightech-Prozess, der einen großen Einfluss auf die Endqualität hat und daher genauso viel Kontrolle erfordert wie jeder andere Produktionsschritt.

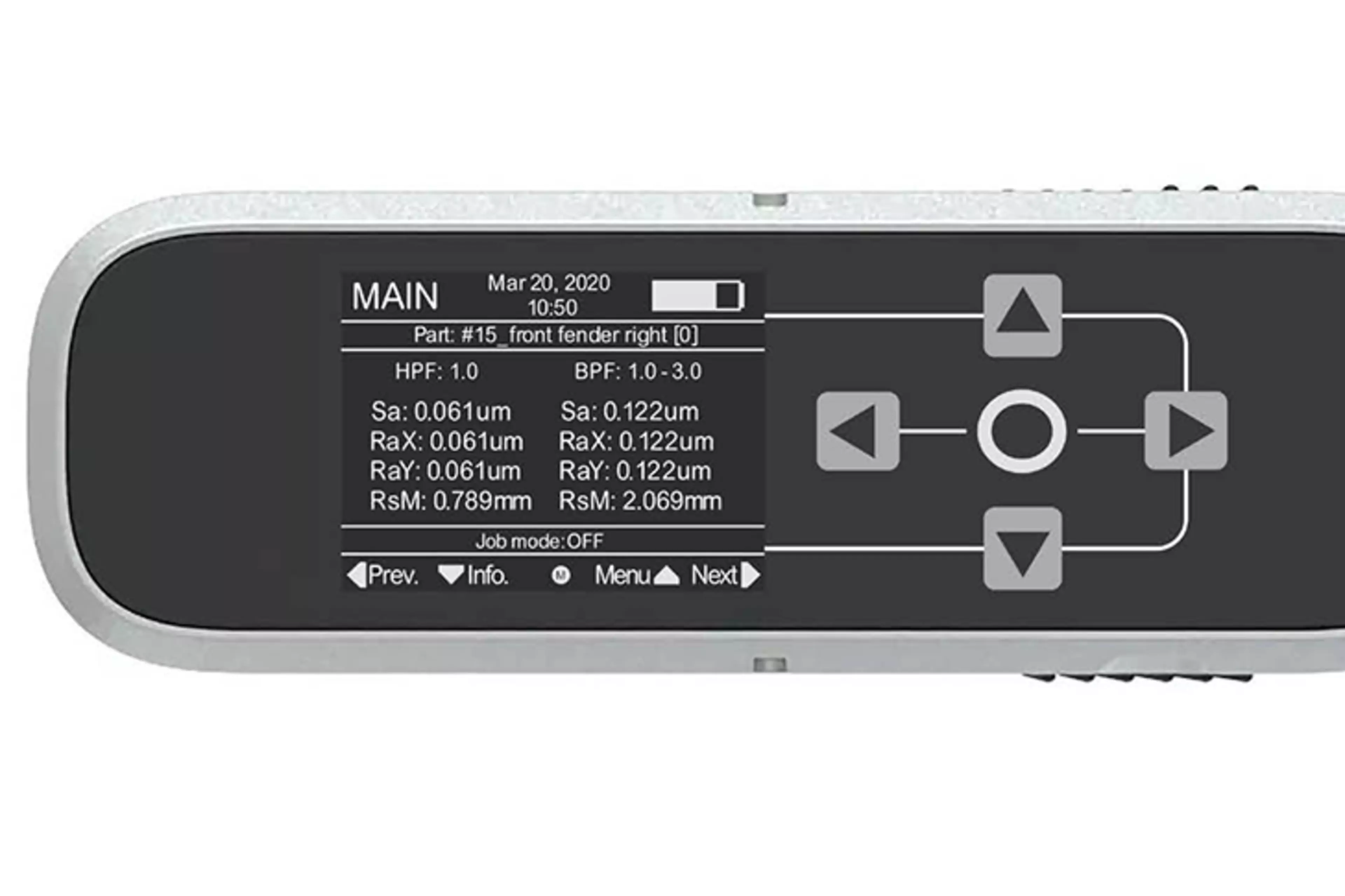

Die Kontrolle des E-Coats mit Rhopoint TAMS™ und seinen fortschrittlichen Qualitätsparametern, z.B. ISO GPS konforme Texturanalyse topographischer Rauheitsindizes wie Sa, gibt Ihnen einen vollständigen dokumentarischen Überblick über Ihren Lackierprozess. Dies führt nicht nur zu einer besseren Endqualität, sondern auch zu niedrigeren Stückkosten.

Aber nicht nur relevante topographische Indizes können analysiert werden. Wenn Sie es einfach halten wollen, ermöglicht das Rhopoint TAMS™ eine einfache Dokumentation und Berichterstattung

Klarlackmessung - beurteilen Sie die wahrgenommene Qualität so, wie es Ihr Kunde tut

Für eine maximale optische Wirkung muss eine Automobillackierung sofort einen ansprechenden visuellen Eindruck beim Kunden erzeugen. Die verbesserte Korrelation zur visuellen Wahrnehmung und ihre leicht kommunizierbaren Parameter geben dem Rhopoint TAMS™ einen großen Vorteil gegenüber derzeit verwendeten Methoden.

Klarlackmessungen werden mit dem Rhopoint TAMS™ durch Messung eines 2D-Bereichs der Oberfläche von einer festen Messposition aus durchgeführt. Zusätzlich zu den wichtigsten Oberflächenparametern Kontrast, Schärfe, Welligkeit und Größe der dominanten Struktur können die visuellen Präferenzen der Kunden durch einzigartige Qualitäts- und Harmonieindizes beurteilt werden.

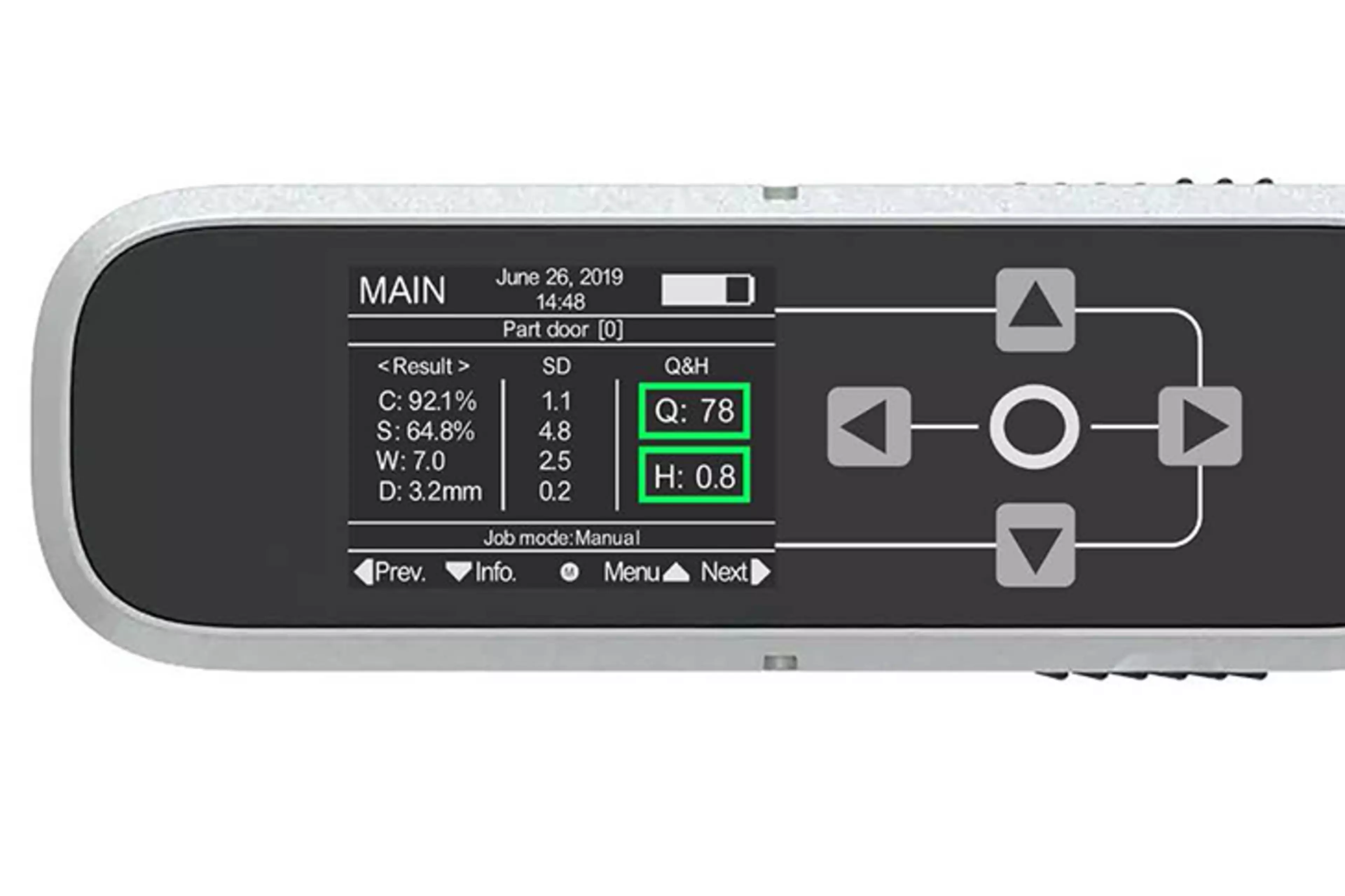

TAMS Display Showing Quality and Harmony score

- Kalibrierplatte
- Zertificat
- Reinigungstuch
- Batterien (2x)
- SD-Karte (Full size)
- AC Adapter
- Tragetasche

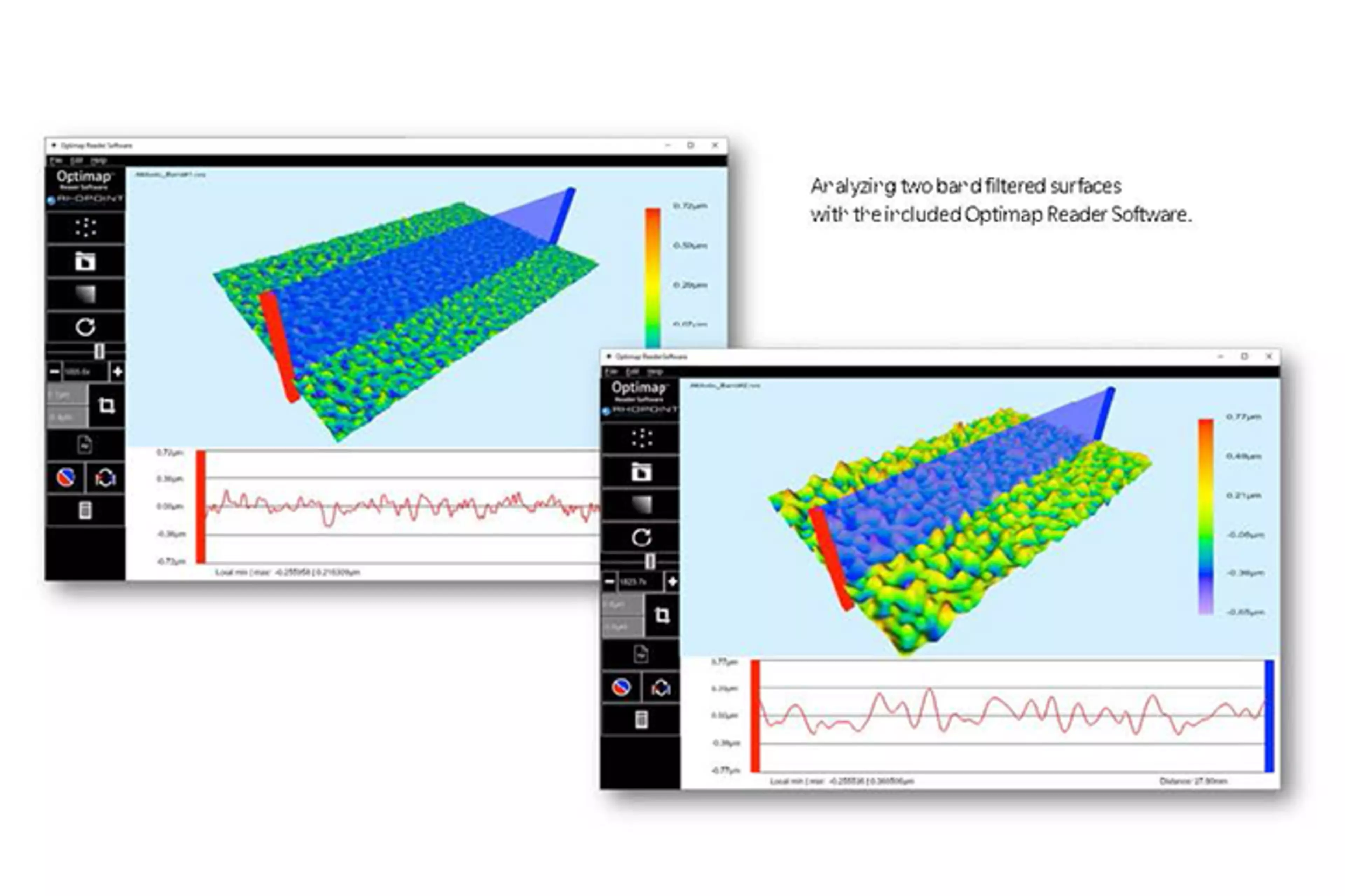

- Optimap Reader - Oberflächenanalyse Lizenz
- Rhopoint TAMS Docking Station
- Docking Station
- Batterien (2x)
- Optimap-Leser-Lizenz
